В подключении бойлера косвенного нагрева, или по-простому «косвенника», к котлу есть свои нюансы. В статье мы, как всегда, постарались дать максимум пользы на основании нашего опыта по монтажу систем отопления в частных домах с 2012 года. Изучив материал, вы узнаете:
- Что такое бойлер косвенного нагрева;
- К каким котлам его можно подключить;
- Варианты подключения водонагревателя косвенного нагрева – со стопроцентной приоритезацией и параллельно другим потребителям;
- Правильные схемы подключения бойлера косвенного нагрева к одноконтурному котлу;
- Ошибки при установке косвенного водонагревателя;

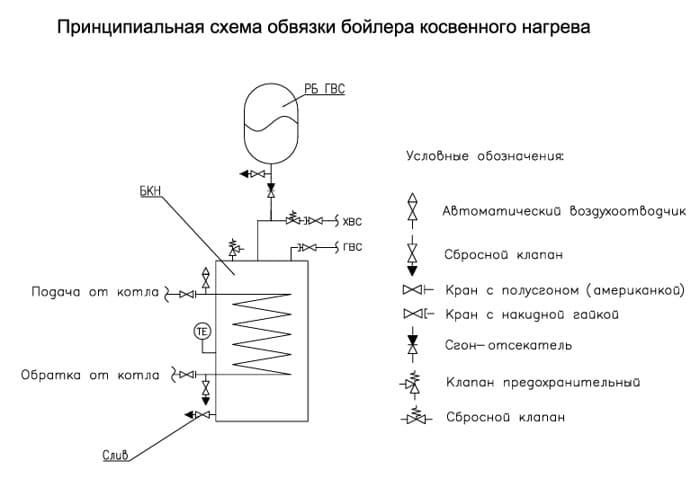

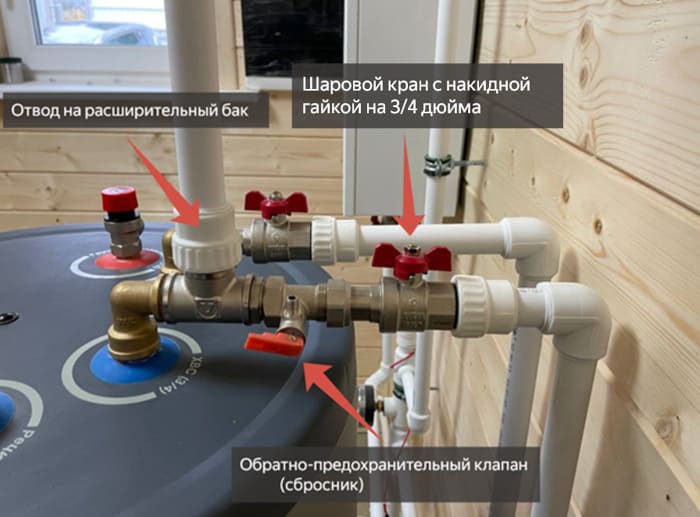

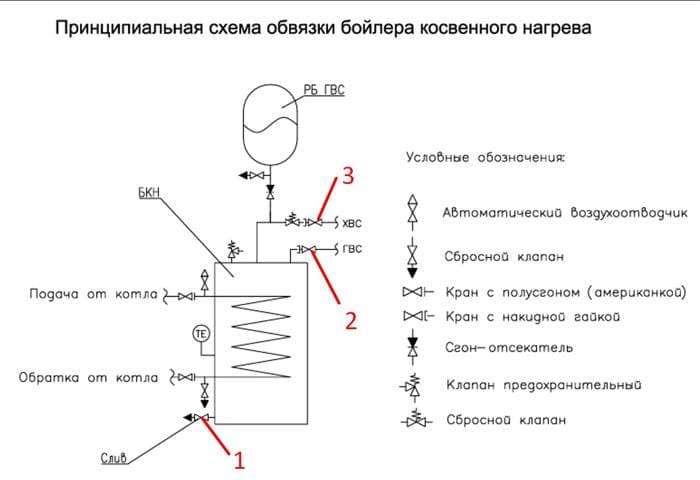

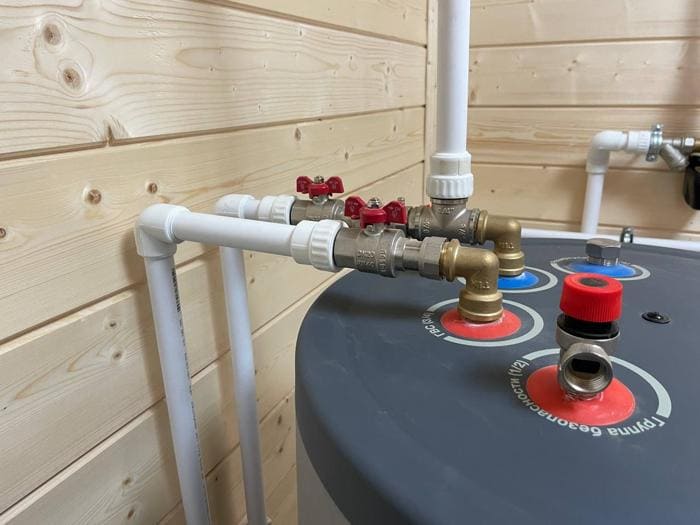

- Обвязка косвенного с фото;
- Список фитингов и труб, которые потребуется для его установки;
- Руководство, как установить водонагреватель косвенного нагрева своими руками;

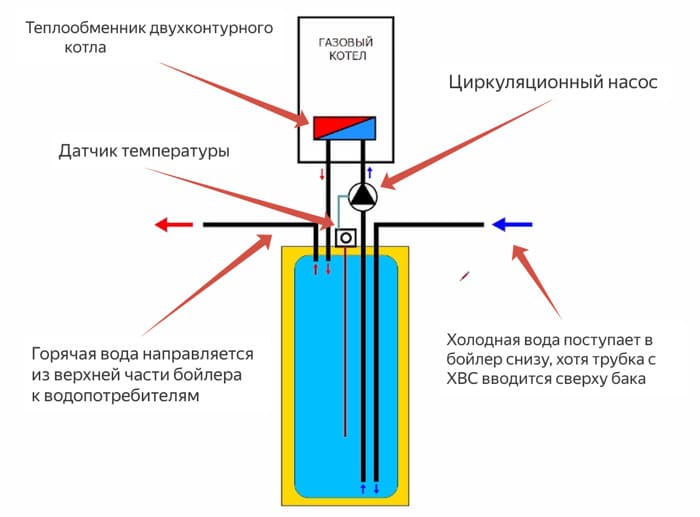

- Можно ли подключить «косвенник» к двухконтурному котлу;
- Пошаговая инструкция, как заполнить и запустить водонагреватель.
Что такое бойлер косвенного нагрева
Бойлер косвенного нагрева (или сокращенно БКН) – это емкость, которая служит для накапливания и нагрева санитарной воды. Нагрев называют косвенным, потому что происходит не напрямую в бойлере, а с помощью передачи тепла от нагретого теплоносителя из внешнего источника. В нашем случае – котла отопления. Котел при этом может быть электрическим, газовым или твердотопливным.

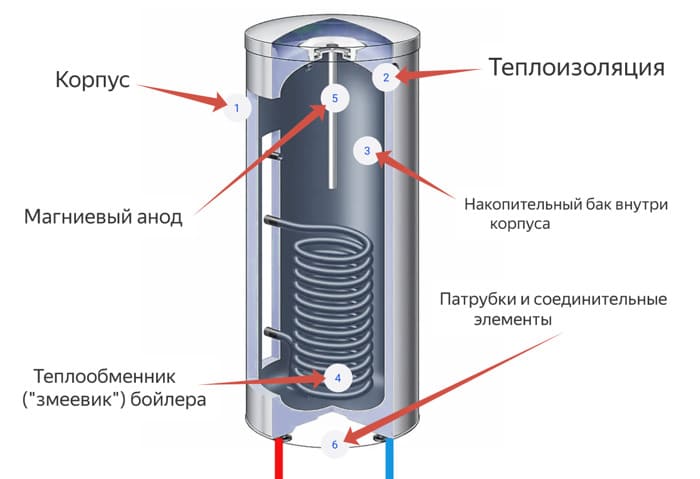

Конструкция бойлера косвенного нагрева
Внутренний бак водонагревателя (который заполняется водой) изготавливается либо из углеродистой стали с покрытием из эмали, либо из нержавеющей стали. Нержавейка надежнее, так как эмалевое покрытие растрескивается с течением времени из-за температурных перепадов, и обычная сталь под ним начинает быстро коррозировать.
Обычно теплообменником в водонагревателе является стальная труба в форме спирали («змеевика»), по которой циркулирует теплоноситель. Но есть и так называемая конструкция бак в баке (англ. Dual-Tank). В этом случае есть две емкости – во внутренней находиться нагреваемая вода, а между внутренним и внешним протекает теплоноситель. Получается своеобразная матрешка: внутренний бак и нагреваемой жидкостью находится в рубашке из горячего теплоносителя.
Подача теплоносителя от котла осуществляется к верхней части теплообменника-«змеевика» бойлера косвенного нагрева. Проходя по трубе внутри бака, жидкость системы отопления отдает свою тепловою энергию и нагревает воду. Затем теплоноситель выходит из нижней части змеевика и возвращается по обратному трубопроводу в котел.
Сверху или сбоку в БКН вводится трубка с холодной водой, протягиваясь ко дну емкости. Поступая в бак снизу, вода сначала нагревается более холодной частью «змеевика», потом – более горячей. Происходит конвекция: горячая вода поднимается вверх, а холодная опускается вниз емкости. Поэтому забор воды для нужд системы горячего водоснабжения (ГВС) всегда обустроен из верхней части бойлера.
Таким образом вода в бойлере соприкасается с теплоносителем системы отопления через стенку теплообменника. Но эти две среды не смешиваются при нормальном функционировании водонагревателя. В качестве теплоносителя в системе отопления может применяться подготовленная вода, а могут и различные антифризы.
Важно! Если устанавливается БКН, то кроме воды в системе отопления можно применять раствор пропиленгликоля, но не в коем случае не этиленгликоля – он сильно токсичен. В случае нарушения герметичности теплообменника теплоноситель может попасть в систему хозяйственного водоснабжения. Это может произойти в случае коррозии или заводского брака (он особенно часто происходит в месте сварных швов, например в местах врезки патрубков).
Принципы подключения бойлера косвенного нагрева к котлу
Чтобы установить бойлер, необходимо подключить его к системе отопления (обеспечить циркуляцию теплоносителя через теплообменник) и к системе водоснабжения.
Важно! Бойлер косвенного нагрева работает только в связке с одноконтурным котлом, который нагревает теплоноситель. К двухконтурным котлам БКН не подключается из-за особенностей конструкции и принципа действия. Создать запас воды с двухконтурником можно, если подключить к нему бойлер послойного нагрева или электрический водонагреватель – об этом подробнее расскажем ниже.
Для управления нагревом воды в бойлере косвенного нагрева, нужно выполнение двух принципов подключения его к отопительному одноконтурному котлу:
- Для быстрой и эффективной теплопередачи требуется обеспечить температурный перепад (от 15°С) между требуемым нагревом хозяйственной воды и жидкостью системы отопления. При типовой температуре ГВС в 60 °С, температура теплоносителя, поступающего в змеевик водонагревателя, должна быть минимум 75 °С, а лучше больше - 80 °С.
- Циркуляцию отопительной воды по змеевику водонагревателя следует запускать, когда вода в БКН требует нагрева, и прекращать её, когда достигнута заданная температура. То есть по запросу.
Мнение эксперта! Лучшая схема работы БКН, это та, в которой температура теплоносителя поступающего в змеевик бойлера, одна, а к потребителям системы отопления друга. Даже для высокотемпературных отопительный контуров – сети радиаторов или внутрипольных конвекторов температура в 75- 85 °С избыточна, особенно при несильных морозах и в межсезонье: это будет приводить частому закрытию термоголовок или сервоприводов на радиаторах, а также к возможности обжечься об отопительный прибор.
Правильные варианты подключения косвенного водонагревателя
Есть две принципиально разные схемы подсоединения БКН к одноконтурному котлу, которые обеспечивают эти два принципа:
- Со стопроцентной приоритезацией (другое название данной схемы подключение БКН через трехходовой клапан). Когда возникает необходимость нагреть, весь теплоноситель от котла направляется в «змеевик» БКН. Делается это с помощью трехходового клапана (крана) с сервоприводом. Приводом управляет автоматика котла. После нагрева воды, клапан переключается и перенаправляет теплоноситель обратно в контур отопления. Важной особенностью является то, что во время нагрева воды теплоноситель в системе отопления не подогревается.
- Параллельный нагрев (без приоритезации). При падении температуры воды в бойлере запускается насос циркуляции, который отбирает часть теплоносителя на себя и обеспечивает ее циркуляцию через теплообменник водонагревателя. Котел в этом случае работает одновременно на несколько контуров сразу – не только бойлер, но также радиаторную сеть, теплые полы и т.д.
Во втором варианте можно выделить три разновидности схем обвязки:
- без гидравлического разделителя (или схема «с двумя насосами»);
- с гидравлическим разделителем (гидрострелкой) или байпасом
- по системе первично вторичных колец;
Мы рассмотрим каждую их схем подключения подробно. Но сначала предлагаем проанализировать, как делать не нужно.
Параллельное подключение БКН и других пользователей: как делать не надо
Дилетанты часто подключают змеевик водонагревателя просто подключают через тройники к системе отопления или к коллектору радиаторной сети, в качестве еще одного отопительного прибора. Выглядеть это будет примерно так:

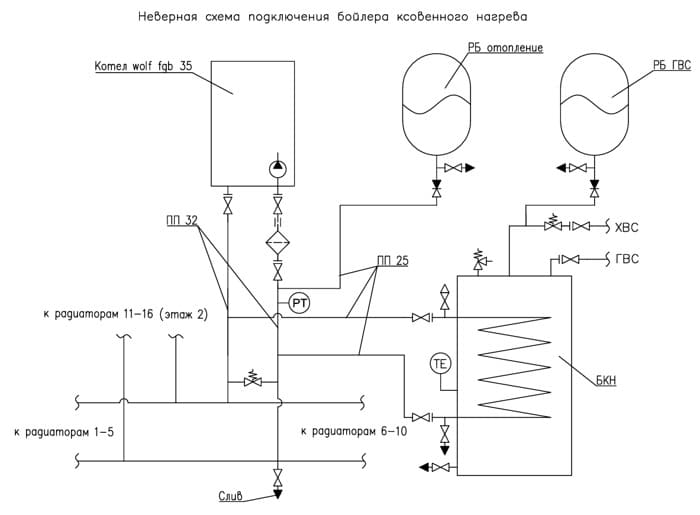

Неправильная схем подключения параллельно системы радиаторной разводки
Это специально испорченная для нужд данной статьи принципиальная схема из нашего реального проекта по системе радиаторного отопления ангара.
Работать нормально такая система не будет из-за трех моментов:
- При врезке в систему отопления бойлера циркуляция по системе отопления может остановиться вовсе, так как весь или большая часть объема теплоносителя предательски побежит через теплообменник водонагревателя (у него небольшое сопротивление). В таком случае его обычно зажимают вентилем и после балансировки бойлер начинает как-то греться. Ключевое слово “как-то”: циркуляция теплоносителя через него снижается, как и скорость нагрева.
- Невозможность поддержания заданного температурного режима. Насос котла будет постоянно гоняет теплоноситель через змеевик БКН. Это приведет к тому, что в периоды отсутствии водоразбора (например, за ночь) температура воды будет стремиться к температуре теплоносителя, а в часы пикового расхода бак будет не успевает прогреваться из-за малой разницы температур между теплоносителем и санитарной водой.
- Отсутствует температурное разделение, а значит, комфортно настроить нагрев радиаторов в межсезонье не получится, без перестройки системы.
В итоге сформулированный нами принципы не соблюдаются: вода как-то греется, но о поддержании заданной температуры ГВС (горячего водоснабжения) речи не идет. Часто встречаем такое подключение на объектах, которые переделываем за другими «мастерами». Интегрировать таким способом бойлер косвенного нагрева в систему отопления не получиться.
Вывод Для теплообменника бака косвенного нагрева необходим отдельный контур со своим циркуляционным насосом или изолированный от других потребителей клапаном.
Подключение бойлера косвенного нагрева со стопроцентной приоритезацией: лучшая схема подключения
Данный способ применяется в частных домах площадью до 200 кв м в большинстве случаев для подключения БКН к настенным газовым и электрическим котлам. Остановимся на нем подробнее.
Для подключения бойлера косвенного нагрева к котлу со 100% приоритезацией понадобятся:
- Котел, который может управлять нагревом бойлера. Большинство современных настенных газовых и электрических котлов подразумевают подключение бойлера косвенного нагрева – именно со стопроцентной приоритезацией. Но это необходимо проверить еще на этапе выбора котла до его покупки.
- Трехходовой клапан с сервоприводом для приоритизации бойлера. Ставиться на подающей линии котла и служит для перенаправления потока теплоносителя либо в контур отопления, либо БКН. Он может быть встроенным в котел или устанавливаться дополнительно.
- Датчик температуры бойлера (чаще всего типа NTC). Это аналоговый датчик t °C, по которому котел или система автоматики контролирует нагрев ГВС.
Совет! Выбирая котельное оборудование, следует удостовериться, что котел предназначен для управления нагревом санитарной воды в БКН. Не верьте только описанию особенно на маркетплейсах. Изучите техническую документацию на конкретную модель котла. В техпаспорте котла или инструкции должно быть указано наличие клемм для подключения трехходового клапана приоритета БКН и датчика NTC и описано, как выполняется его подключение и настройка. Если не хотите самостоятельно заниматься подбором устройств или сомневаетесь, что правильно его подключаете – обратитесь к специалистам компании «Загород».
Отдельный циркуляционный насос для бойлера при таком способе подключения БКН не требуется. У современных настенных котлов, электрических и газовых, уже есть собственный насос – его называют котловым. Приоритет ГВС стопроцентный: когда есть запрос на нагрев воды, котел будет работать исключительно на загрузку бойлера, не переключаясь на отопление.
Важно! В схеме подключения БКН через трехходовый клапан с сервоприводом отдельный насос на бойлер не нужен.

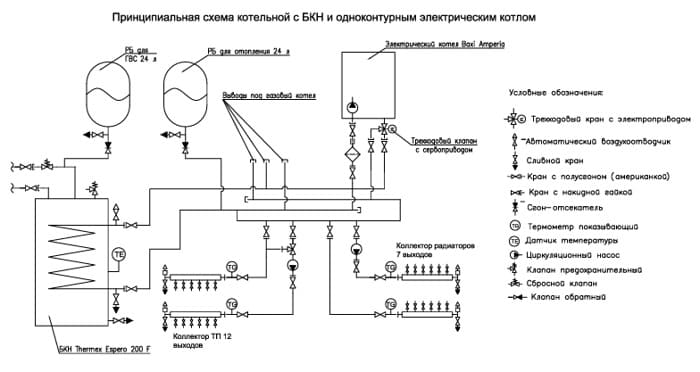

Вот пример принципиальной схемы котельной с нашего проекта – первый этаж теплые полы, второй этаж коллекторная разводка радиаторов под потолком. Котел электрический Baxi Amperia 12 кВт, к которому подключается внешний трехходовой клапан:
Схема присоединения косвенного водонагревателя к одноконтурному электрическому котлу через трехходовой клапан
Инструкция по подключению трехходового клапана к котлу
У большинства производителей газовых настенных котлов в линейке есть одноконтурные устройства со встроенным трехходовым клапаном, он уже подключен к плате. Мы рекомендуем изначально выбирать такие теплогенераторы, если хотите присоединить к котлу БКН, например, Baxi Eco Life 1.24 (серия F) или Arderia серии SB (буква «B» в названии как раз означает Boiler), Laggar TT B30 (бренд для РФ от концерна Bosh Buderus).
Мнение эксперта! Вообще в линейке газовых котлов многих производителей бывает сложно найти аппарат, который просто работает на отопление. Обычно либо они двухконтурные или одноконтурные со встроенным клапаном приоритизации бойлера.
Электрокотлы же в большинстве случаев не оборудуются встроенным клапаном для подключения бойлера. Для них мы отдельно приобретаем комплект для подключения БКН с трехходовым клапаном и сервомотором.

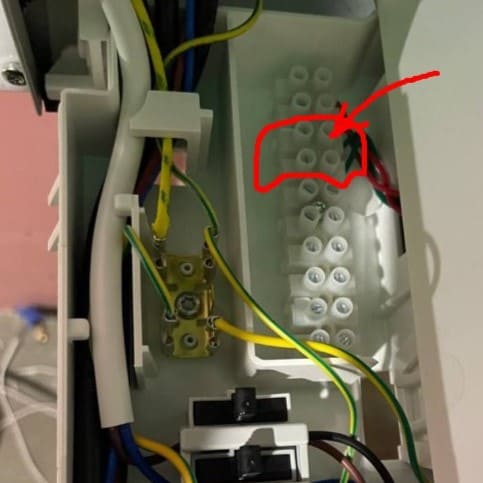

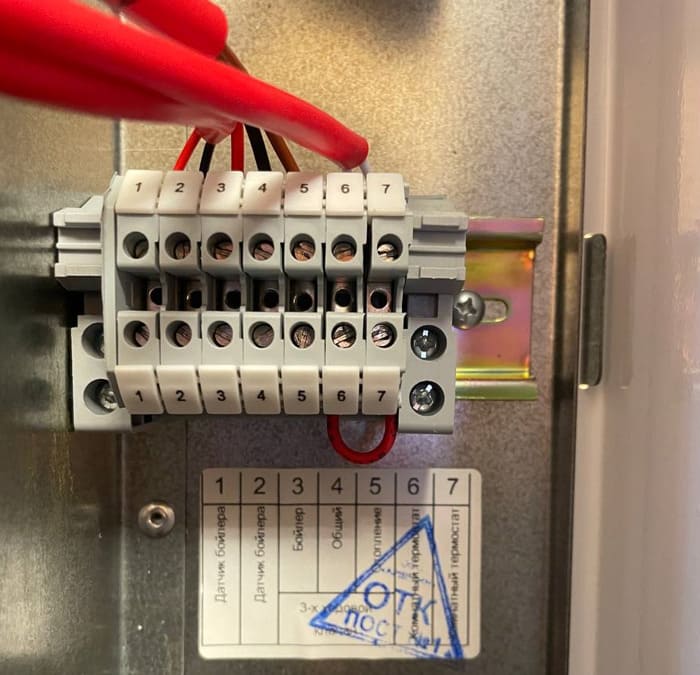

Клеммы для подключения бойлера косвенного нагрева в электрическом котле Arderia E
Комплекты клапанов приоритета бойлера, как правило, схожи по строению и функционалу, так что можно выбрать любого производителя, причем не из самых дорогих. По нашему опыту они не уступают в надежности именитым брендам котлового оборудования. Распространены комплекты Thermex dLine, Protherm Fugas включают, кроме прочего, тройник на «обратку». А название «Фугас» и вовсе стало нарицательными в монтажной среде. Как правило, в комплекте клапана поставляется термодатчик NTC.

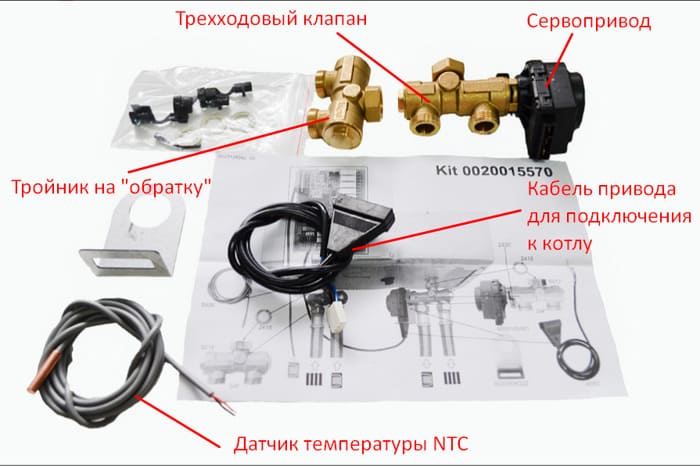

Комплект для подключения БКН Protherm Fugas
Управление нагревом воды в бойлере производится прямо на котле, а именно задается температура ГВС. У многих заказчиков здесь возникает вопрос, а как же быть в теплый период года, когда отопление не нужно? У всех котлов, которые управляют нагревом БКН, есть 3 режима работы:
- Зима – устройство автоматически переключается между отоплением и загрузкой бойлера, управляя трехходовым клапаном.
- Лето – теплогенератор работает по запросу только на нагрев ГВС.
- Только отопление – котел не переключается на нагрев санитарной воды.
При наступлении теплого периода просто выставляем соответствующий режим работы на панели котла. При использовании сторонних систем (например Zont) этот процесс можно автоматизировать. Настраивается это так: при достижении определенной температуры наружного воздуха определенного значения, контроллер включит режим «лето» на теплогенераторе без участия пользователя.
Клапан с сервоприводом устанавливается на патрубок подачи теплогенератора. Бытовые котлы отопления мощностью до 35 кВт имеют выход на 3/4” НР (Наружная Резьба), на который и накидывается накидная гайка клапана. Сервопривод крепиться на корпусе трехходового крана с помощью скобы.

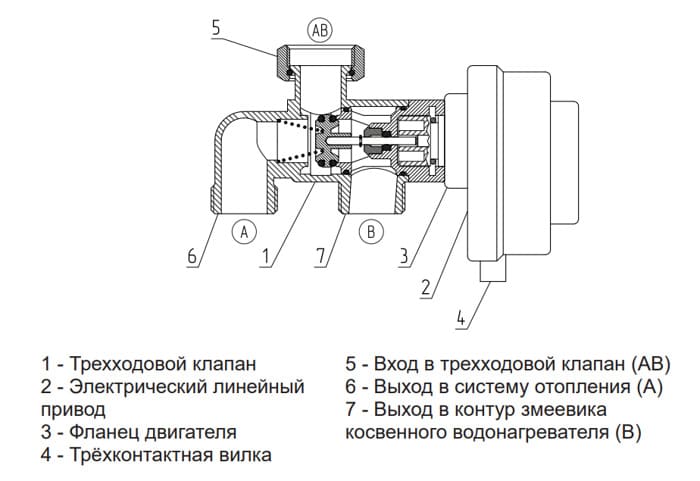

Устройство трехходового клапана приоритета бойлера
У трехходового клапана один вход сверху это подача теплоносителя от котла и два выхода. В документации они часто обозначаются, как отвечающие за контур отопления или водонагревателя, но это, по сути, это два равнозначных выхода. Такое деление условно и сделано для удобства. Общепринято, что выход, который расположен ближе к электроприводу, это подача в контур бойлера. Для правильного подключения электрокабеля сервопривода к котлу нужно ориентироваться цветам проводов, согласно техническому паспорту на изделие. У большинства производителей цвет кабельных жил от мотора следующий:
- Общий проводник (нейтраль) – синий.
- На контур ГВС – коричневый.
- На контур отопления – желтый или черный.
Но бывают и исключения, так что читаем инструкцию на конкретный прибор от производителя. Например, у Бакси и Зота расцветка проводов отличается:
- Общий проводник (нейтраль) – черный.
- На контур ГВС – красный.
- На контур отопления – белый.

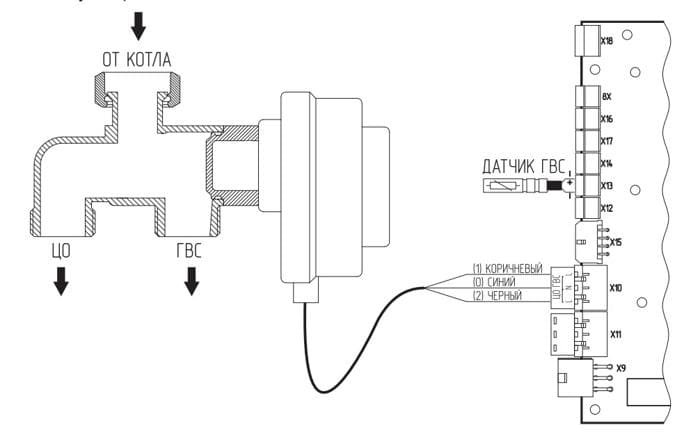

Электрическая схема подключения сервопривода внешнего клапана приоритизации бойлера к котлу

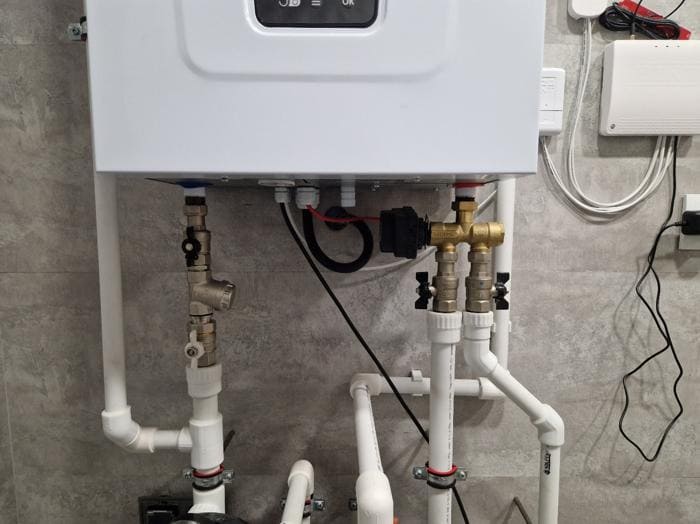

Фото с монтажа, наглядно демонтирующее присоединение клапана к котлу:

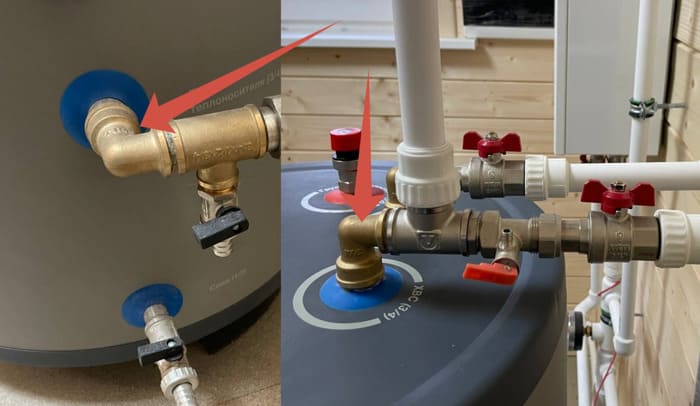

Обвязка котла с трехходовым клапаном на практике (слева обратка справа подача)
А теперь монтажный секрет - главное правильно подключить общий кабель (обычно он располагается по центру шлейфа и синего цвета): если будут перепутаны провода, отвечающие за конкретные контура их можно будет поменять местами в клеммной колодке платы котла.
Важно! При монтаже своими руками, не забудьте все многожильные провода обжать наконечниками НШВИ, прежде чем заводить в клеммы.
Работает клапан приоритета бойлера следующим образом: программа котла при переключении режима подает на релейный выход напряжение, при этом замыкается нейтральный проводник и один из дополнительных проводов сервопривода. Напряжение 220 Вольт в течении короткого времени (обычно в алгоритме котла заложено 5 секунд), за это время клапан успевает переключиться из одного положение до другое, полностью перекрыв один из выходов и открыв другой.
Иногда время подачи питания на электропривод можно изменять в сервисном меню – закладывают такой функционал, например, в котлах Baxi Amperia и Zota с контроллерами X-Line он имеется. Данная настройка должна соотноситься с значением, указанным в документации на трехходовый вентиль, а именно с временем его полного переключения.
Установка датчика NTC – электрическая схема подключения
Сопротивление датчика температуры вида NTC меняется в зависимости от его температуры: при нагреве сопротивление падает, при охлаждении растёт. Такие приборы называют термисторами. Электронная плата котла постоянно измеряет это сопротивление и преобразует его в значение температуры согласно своей прошивки. Большинство приборов рассчитаны на сопротивление 10 кОм – такое значение имеет сопротивления полупроводникового элемента при температуре 25°С. Но встречаются термисторы с отличным сопротивлением, в частности:
- 5 кОм - в котлах Wolf;
- 50 кОм - Thermica Electra и в некоторых моделях котлов Ардерия.
Если датчик подобрать неправильно, то котел будет считывать температуру искаженно. Поэтому стоит заранее уточнить в паспорте котла, какое сопротивление датчика необходимо.
Совет! Необязательно покупать датчик того же производителя, что и котел. Чтобы не переплачивать наценку за бренд, можно выбрать любой NTC из доступных. Главное, чтобы его сопротивление соответствовало требованиям котла.
Так же есть измерители температуры, которые крайне похожи на сенсоры вида NTC, но работают по другому принципу. Например, для котлов Zota используют температурный датчик типа LM335. Это полупроводник, напряжение стабилизации которого меняется от температуры устройства (стабилитрон).
Точно такие же измерители применяются в электрокотлах Baxi Amperia (как обычные, так и серии Plus и Pro), так как производятся они на заводе Zota под брендом Baxi (контрактное производство). Датчик идет в комплекте поставки с котлом. Тут важно помнить, что необходимо применять сенсор из комплектации котла, а не трехходового клапана (там обычно идет «стандартный» NTC-термистор на 10 кОм).

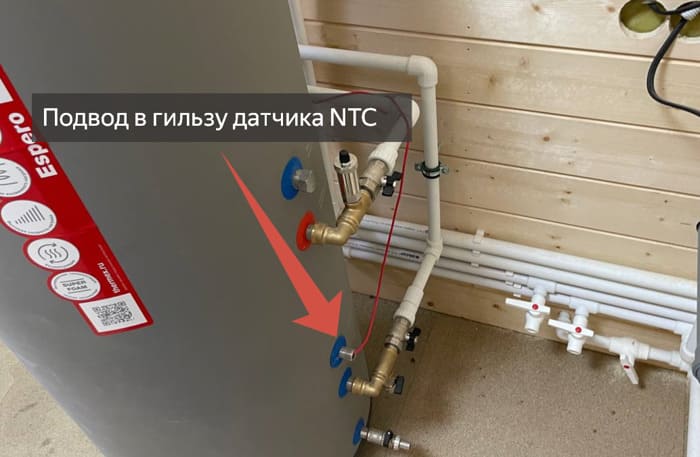

Датчик температуры помещается в гильзу примерно в нижней трети бойлера. Так как холодная вода поступает в БКН снизу, котел быстро это «заметит» и своевременно переключиться на нагрев ГВС.
Если необходимо удлинить кабель датчика (стандартная его длина всего 1.5 м), можно соединить его с обычным медным многожильным проводом 2х0,75 или 2х0,5 мм2 с помощью самозажимных клемм Wago или других соединителей. Отдельного закрепления не предусмотрено: просто погружаем щуп устройства в гильзу. Единственный «лайфак», который можем дать - закрыть выход кусочком утеплителя, например, пенополистирола. Так чуть меньше тепловой энергии будет рассеиваться в помещение, и меньше вероятность, что кто-то случайно вытянет его из гильзы за провод. Применения различных гермовводов считаем излишним.
Важно! Рекомендуем приобретать бойлер, в котором есть погружная гильза для датчика NTC. Встречаются водонагреватели (обычно настенные небольшого объема до 120 л), в которых, она отсутствует. Установить датчик в такой водонагреватель будет проблематично.
Но что делать, если в бойлере нет гильзы для погружения термодатчика? Первое – убедиться, что ее точно нет: так, например, в напольных водонагревателях фирмы Rommer, чтобы до нее добраться необходимо снять крышку сверху бойлера. Второе, если ее реально нет, то тут надо добиться того, чтобы гильза датчика соприкасалась со стенкой внутреннего бака, причем в нижней его части. Если бак настенный, то обычно снизу имеется съемный кожух, достаточно удобно установить датчик под него. Для того, чтобы добраться до стенки емкости, просто остается проковырять ход в теплоизоляции, вставить сенсор и запенить отверстие. Если крышки нет, то можно посверлить отверстие во внешней оболочке, до внутреннего бака. Но это может повлечь аннулирование гарантии на оборудование.
От сенсора отходит двухжильный кабель, полярность при подсоединении значения не имеет. Куда именно в котле подключается термодатчик бойлера зависит от модели – это указано в инструкции на котел. Основных вариантов тут два:
- выделенные клеммы, причем они могут быть подписанными, а могут и не быть;
- кабель, который имеет на конце разъем и просто «болтается» в настенном котле за лицевой панелью.
При подключении своими руками требуется внимательно изучить техническую документацию и/или посмотреть соответствующие видео, что бы понять к какому порту нужно присоединить термодатчика. Совет такой: если вы видите перемычку на между двумя контактами скорее всего это место для подключения комнатного термостата или сторонней системы автоматизации (например, по протоколу OpenTherm) – такой разъем нам не подходит. А если штекер на два контакта на конце провода пустой, то скорее всего эти клеммы предназначены для датчика бойлера.

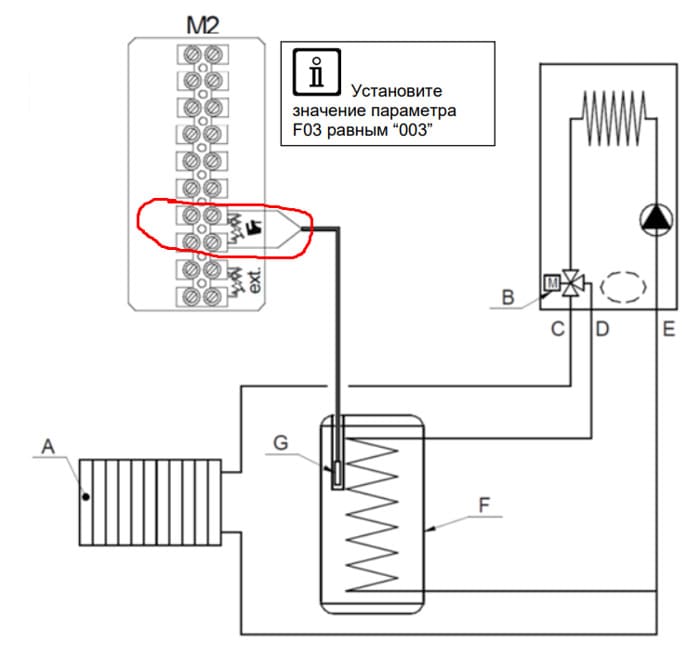

Электрическая схема подключения датчика бойлера к котлу Baxi Eco Life 1.24
Для примера электрическая схема для подключения температурного датчика водонагревателя к котлу Baxi Eco Life 1.24. Красным выделен разъем, куда следует подключиться. Вот как это выглядит на практике:
Фото клеммной колодки котла Baxi Eco Life 1.24
Клеммная колодка M2 даже не подписана (есть еще М1). При самостоятельном монтаже возникают подобные сложности и куча вопросов. По этим причинам установку и подключение котельного оборудования доверять профессионалам.
Как котел управляет нагревом воды в бойлере при подключении через трехходовый клапан
На котле настраивается температура, которая должна поддерживаться в водонагревателе. Допустим, 60 градусов. Это рекомендуемая температура воды в бойлере. Если хотите установить меньше, например 50 или 55 град, чтобы не опасаться ожогов и пользоваться ГВС более комфортно, убедитесь, что у котла (или сторонней автоматики) есть функция «антилегионелла» и активируйте ее. Легионелла – это бактерия, которая развивается в застойной воде и умирает при температуре свыше 60 Со, поэтому она и является рекомендуемой для горячей воды. При включенной функции антилегионелла котел по расписанию (обычно ночью) прогревает воду в баке до значения порядка 65 Со. И таким способ очищает воду от опасных микробов.
Также важно понимать, что заданная температура на дисплеи котла будет поддерживаться не точно, а в определенных пределах или гистерезисе.
Гистерезис – в переводе с греческого «запаздывание», это свойство системы реагировать на изменение параметров с некоторым лагом. Применительно к теплотехнике и в нашем случае к нагреву бойлера — это разница между температурой при котором нагрев воды запускается (нижний порог) и температурой, при которой он отключается (верхний порог).
Рекомендуемое значение гистерезиса для воды ГВС, которое устанавливается на котлах, 5 – 10 градусов.
Но логике работы в котлового оборудования может быть 3 варианта:
- Выстеленная температура — это верхнее значение, при достижении которой нагрев санитарной воды прекращается, а при регистрации температуры, ниже выставленной минус значение гистерезиса, запускается нагрев. Так работает алгоритм в газовых котлах Метеор (ЛаггарТТ).
- Верхний порог — это заданная температура минус 1/2 от значения гистерезиса, а нижний, соответственно, плюс 1/2 от гистерезиса. Так работает логика котлов Wolf. Это наиболее верное с нашей точки зрения решение – температура поддерживается наиболее точно.
- В третьем из возможных случаев если t Со опускается до выставленной, то запускается подогрев и нагреваем до значения заданной температуры + дельта. Так заложено в алгоритмах газовых котлов Baxi. В этом случае возможен перегрев водопроводной воды.
Важно! Котел, согласно своей программе, поддерживает температуру бойлера в некотором диапазоне (гистерезисе) около заданной. Делается это во избежания неоправданно частого переключения из режима отопления в режим загрузки бойлера.
В программном обеспечении котла «зашит» алгоритм, по которому он переключается на нагрев БКН на полной мощности. Чем больше разница между температурой теплоносителя и воды, тем происходит нагрев. Обычно котел разогревает отопительную жидкость до 80-85 °C в режиме загрузки бойлера. Некоторые производители (например, Baxi) пишут о том, что поддерживают температуру теплоносителя выше 15 град от требуемого нагрева ГВС. В итоге, как видно на этом графике (скриншот из интерфейса автоматики Zont) нагрева бойлера 150 литров газовым котлом Baxi Eco Life на 24 кВт с 10 °C до 60 °C составило примерно 40 минут.

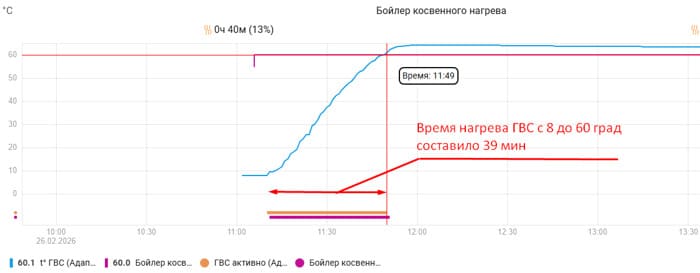

Скорость нагрева воды в баке косвенного нагрева от газового котла мощностью 24 кВт
Часто наши клиенты спрашивают, а как часто котлу приходится включаться и подогревать воду в баке, если водоразбора нет. Из графиков работы систем автоматизации мы видим, что бойлер косвенного нагрева в 150 литров остывает на значение Δt=5 градусов (с 65 °C) примерно за 3-5 часов, а подогреет ее газовый котел на 24 кВт на 5 градусов всего за 2-3 минуты:

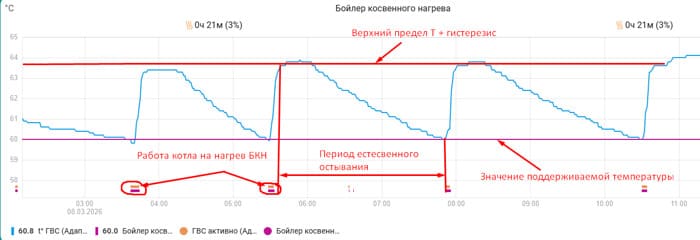

График подогрева бойлера котлом в режиме ожидания (когда нет потребления ГВС)
Это говорит о том, что потери энергии для поддержания постоянного уровня нагрева воды минимальны.
Преимущества и недостатки подключения БКН со 100% приоритезацией
В данной схеме отлично выполняется два наших принципа – есть температурное разделение и циркуляция теплоносителя запускается по запросу.
Данную схему чаще всего выбирают по нескольким причинам:
Нагрев воды в БКН быстрый: вся мощность котла перенаправляется на нагрев хозяйственной воды.
Контура отопления и нагрева ГВС полностью разделены. При этом в контур отопления может подаваться сниженная температура. В межсезонье это позволяет с комфортом использовать и горячую воду, и отопление.
Не нужен отдельный циркуляционный насос на контур водонагревателя. Это дает небольшую экономию при обвязке водонагревателя по данной схеме.
Нагревом водопроводной воды можно управлять на котле – не требуется сторонняя автоматика. Большинство современных котлов предлагают различные функции, чтобы настроить систему под себя. Например, «антилегионелла» или «работа по расписанию».
За счет разделения контуров бойлера и отопления данная схема подключения не требует предварительных гидравлических расчетов, так как взаимное влияние их друг на друга исключено.
Из недостатков схемы можно выделить следующие:
- Тепловая мощность коммутируемой устройством системы ограничена. Это с условным проходным диаметром клапанов, представленных на рынке – 3/4”. Но отмечаем, что для подавляющего большинства частных домов это более чем достаточно.
- Отсутствие обогрева здания во время нагрева ГВС. Но для жильцов это практически не ощутимо: температура в помещениях не успевает значимо снизиться.
- Клапан приоритета бойлера может «закисать». Но опять же это не повсеместная проблема. По нашему опыту клапана стабильно работают годами и даже десятилетиями.
Для настенных газовых и электрических котлов мы рекомендуем именно эту схему подключения БКН, в первую очередь, из-за стабильной работы и относительной простоты подключения.
Принцип работы схем подключения бойлера без приоритета
При параллельном подключении бойлера косвенного нагрева, контур теплообменника водонагревателя присоединяется через тройники к трубопроводам системы отопления и оборудуется своим циркуляционным насосом. Важно, что в этой схеме одновременно греется и система отопления, и бойлер. Соответственно, котел должен иметь запас по мощности.
Настенные газовые котлы преимущественно предназначены для работы именно в режиме приоритета нагрева бойлера. В случае с напольными газовыми котлами обычно все наоборот – у них часто есть клеммы (релейные выходы на 220 в) для подключения насоса на загрузку бойлера и датчика температуры, а вот моторчик трехходового клапана к ним не подключить. Поэтому схема с гидрострелкой больше подходит для напольных котлов и чаще всего применяется в коттеджах площадью от 300 кв м, когда остановка отопления на час и более может привести к значимому снижению температуры внутри помещений.
Напольные котлы чаще всего не имеют встроенного насоса и для системы отопления монтируется внешний. А «циркуляционник» контура бойлера подключается либо к релейному выходу котла, либо к внешней системе автоматизации (обыкновенно, к релейному выходу отопительного контроллера). Команду на запуск насоса загрузки БКН дает датчик температуры NTC, который присоединяется к плате.
Если в котле нет возможности управлять нагревом ГВС, следует использовать стороннюю автоматику. Распространения получили отопительные контроллеры Zont и My Heat. Например Zont Climatic – он как раз рассчитан на управления циркуляционным насосом бойлера. Термодатчик NTC и насос бойлера подключается к соответствующему выходу контроллера. Так же нем уже предусмотрены необходимые программы, чтобы управлять системой отопления в зависимости от заданных температурных настроек.
Контур водонагревателя при параллельном подключении может подсоединяется либо к гидравлическому разделителю, либо непосредственно к подаче/ обратки котла.

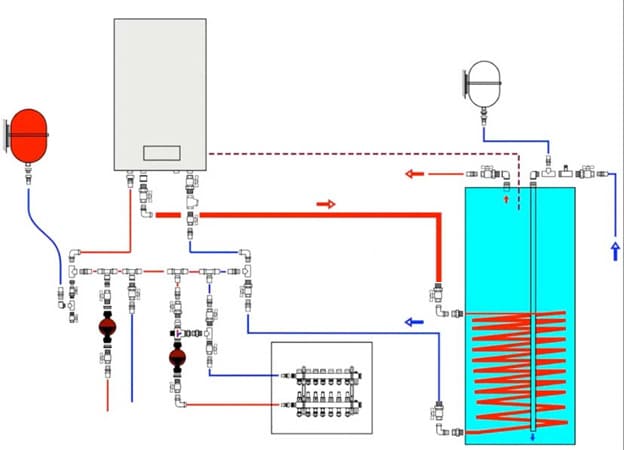

Правильная схема параллельного подключения водонагревателя с двумя насосами
Рассмотрим схему подключения БКН через тройники к системе отопления.

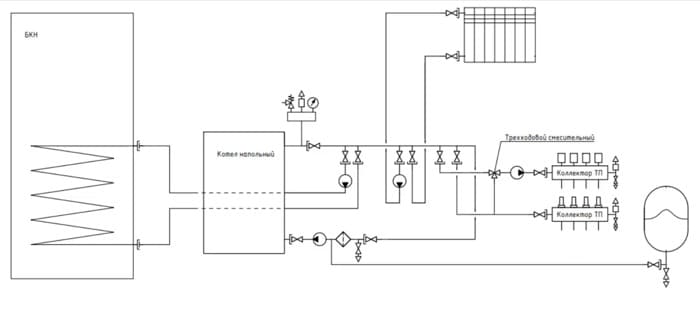

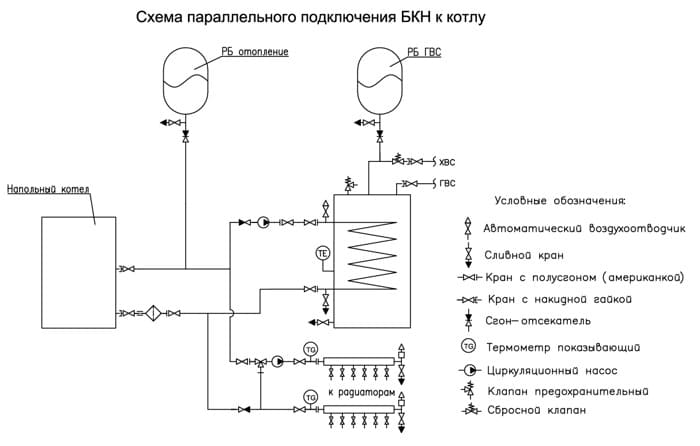

Схема с параллельным подключение бойлера косвенного нагрева к напольному котлу
Внимание - данная схема применяется если у котла нет собственного насоса, это чаще всего напольные котлы и дешевые электрические устройства. Важная деталь: циркуляционные насосы устанавливается после ветвления (тройника) на отопление и бойлер. Каждая помпа таким образом отвечает и за свой контур, и за проток теплоносителя через котел. В отсутствии умной автоматике «летний режим» включается в данной системе просто – вилка циркуляционного насоса, отвечающий за отопление, вынимается из розетки.
Важно! В системах, где есть несколько контуров со своими помпами, насосы устанавливают на подаче, нужно это для того, чтобы все потребители находились в зоне нагнетания (повышенного давления). Для этого критически важно, чтобы расширительный бак находился перед насосами. Обратите внимание - в данной схеме расширительный бак расположен до тройника, разделяющего контур отопления и БКН.
И на контуре змеевика водонагревателя и отопления обязательно устанавливается обратные клапана. Иначе, например, при отключении насоса бойлера, помпа, отвечающая за контур отопления создаст обратный поток теплоносителя по петле водонагревателя (а не теплообменника котла), как указано стрелочками на данном чертеже:

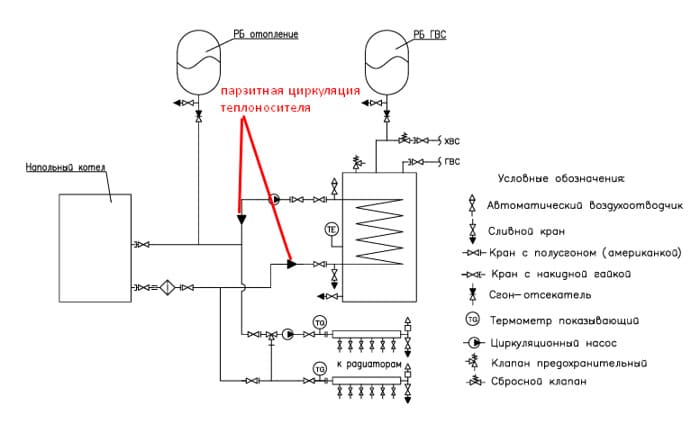

Возможная паразитная циркуляция с параллельным подключением бойлера, если не поставить обратные клапана
Для контроля температуры теплоносителя, поступающего в контуры потребителей, можно устанавливать смесительный клапан. Они снижают температуру в подачу контура за счет подмеса исходной жидкости от теплогенератора с остывшей обраткой.
Они бывают двух типов: термостатические и механические трехходовый краны. Первые основаны на эффекте термического расширения тел: в зависимости от температуры подачи и обратки, термостатический клапан самостоятельно регулирует свои холодный и горячий порты, чтобы на выходе получалась постоянная температура. Регулировка производится вручную.

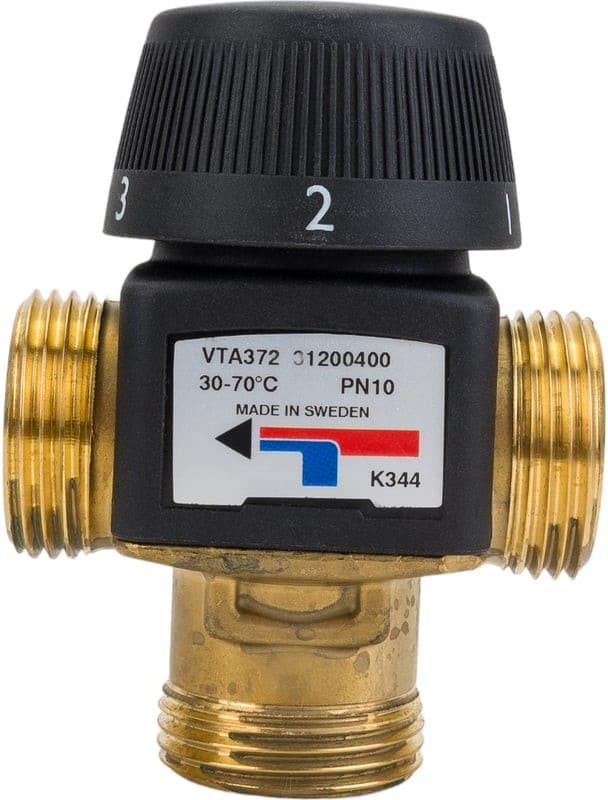

Термостатический смесительный клапан, подходящий для радиаторной сети отопления
При установке и подключении трубопроводов к термостатическому клапану следует руководствоваться обозначениями на корпусе. Например, у клапана на фото - справа подача горячего теплоносителя, снизу поводиться обратка контура, а слева уже смешенная жидкость необходимой температуры. При выборе клапана учитываем требуемый диапазон настройки температуры- для радиаторной сети оптимально от 45 до 70 град.
Второй это трехходовой клапан, который непосредственно регулирует поток, как в смесителе. На него обычно устанавливается сервопривод, который подключается к системе автоматики, для поддержания заданной температуры подачи без участия человека.
Клапана обоих типов подбираются и рассчитываются по проекту, исходя из пропускной способности (kvs). Сборка, состоящая из смесительного клапана и насоса называется насосно-смесительный узлом. Вот схема смесительного узла на базе трехходового клапана:

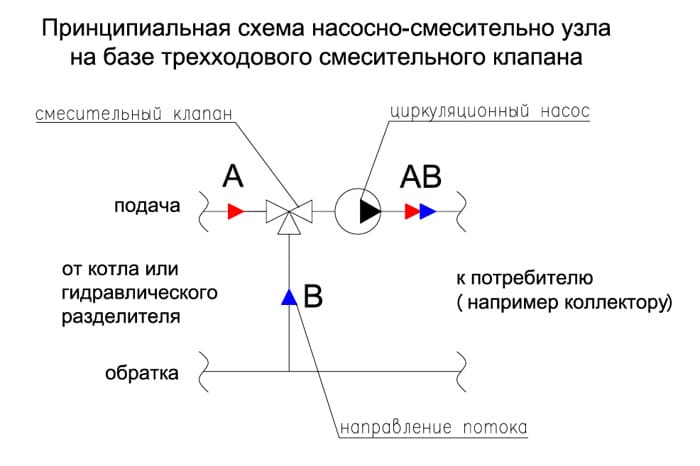

Схема насосно-смесительного узла на базе трехходового клапана
Важно! Циркуляционный насос устанавливается таким образом, чтобы он «тянул» отопительную жидкость из клапана и подавал ее к потребителям. На котле при этом устанавливается температура 75-85 °С – она напрямую будет поступать в змеевик водонагревателя из котлового контура.
Простой и недорогой способ установки БКН к одноконтурному электрическому котлу
Этот раздел для тех, кто хочет сэкономить на электрокотле и подключении БКН к нему. Недорогие электрические котлы не имеют системы управления нагревом бойлера и встроенного циркуляционного насоса. По сути, они представляют собой бак, в который вставлены ТЭНы и термостат, регулирующий их включение и отключение по температуре теплоносителя.
Используем схему с двумя насосами, описанную выше. Но насос загрузки БКН подключаем не к котлу, а через специальное недорогое устройство - термостат. Выглядит он вот так:

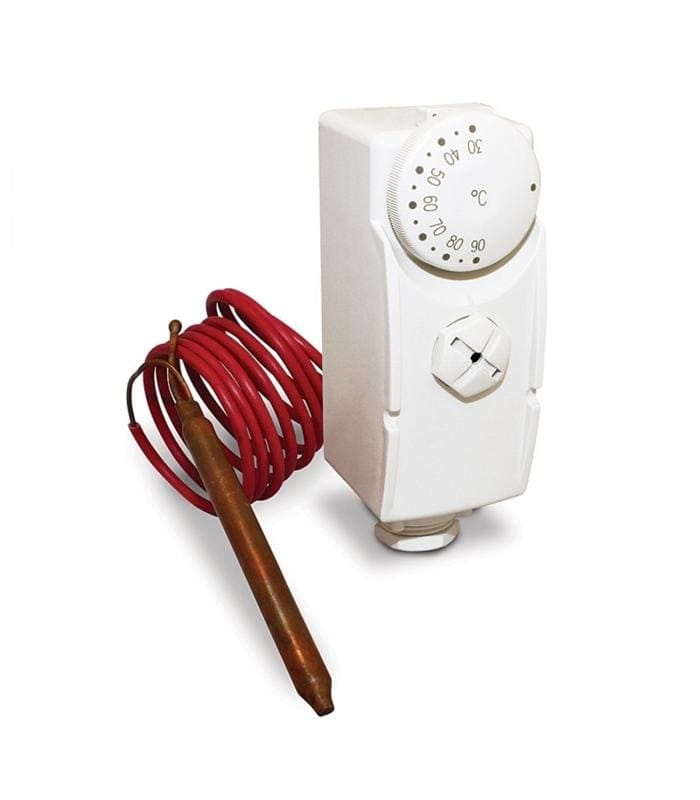

Термостат Salus-Controls AT10F с погружной капиллярной трубкой (термоэлементом) для управления насосом загрузки БКН
К нему же подключаем контакты питания (сеть 220 V) и насоса. Термостат будет работать как реле – смыкать контакты и подавать напряжение на циркуляционный насос «змеевика» бойлера, когда температура опустится до минимальной, и размыкать, когда бойлер нагреется.

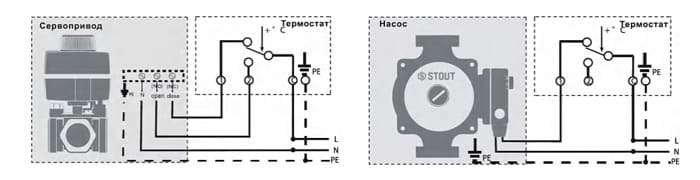

Схема электрического подключения насоса бойлера через терморегулятор
Данных по гистерезису срабатывания прибора мы нашли, но предполагаем, что он всего 1 ⁰С. Чтобы избежать тактования (частого срабатывания реле), мы рекомендуем подключать насос через реле времени с задержкой включения. Сначала включится термостат, а через некоторое время – реле, которое замкнет контакты из запустит циркуляционный насос. Время задержки можно выставить около 3-7 минут. Соединяются они в электрическую цепь последовательно, где реле устанавливаем между термостатом и насосом.

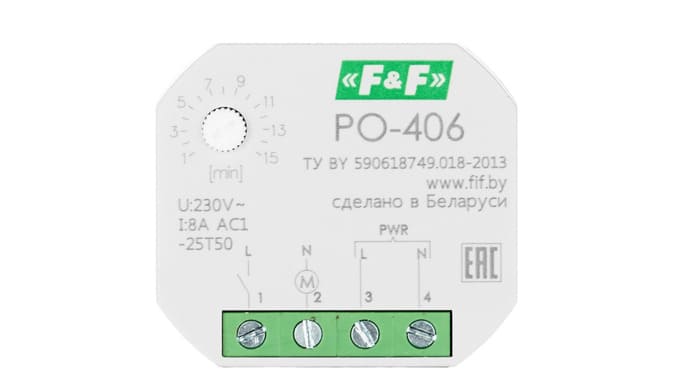

Реле времени Евроавтоматика PO-406
Дополнительных расходов тут немного – нужен циркуляционный насос, обратный клапан и дешевый трехконтактный термостат. Гидравлическая схема следующая:

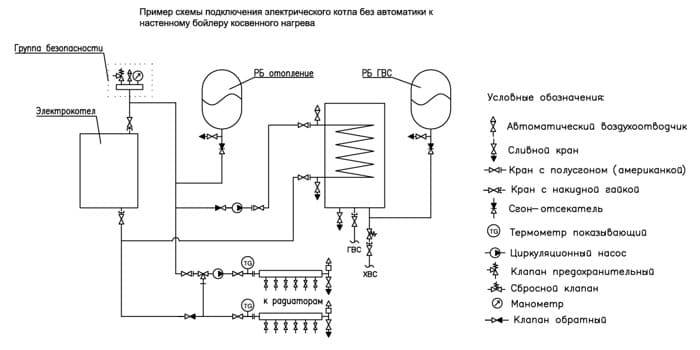

Простая схема подключения настенного косвенного водонагревателя к «тупому» одноконтурному электрокотлу

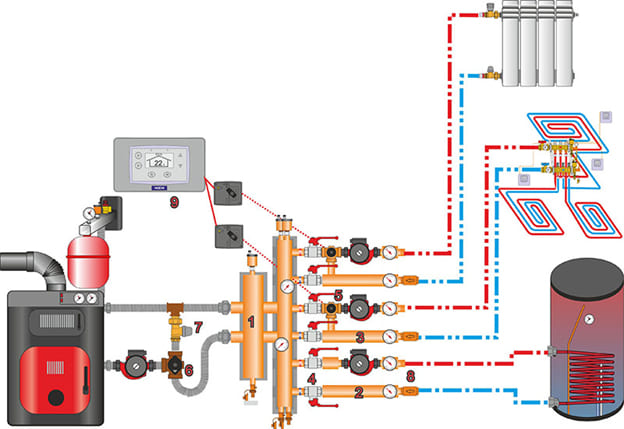

Схема подключения бойлера косвенного нагрева без приоритезации через гидрострелку
Основным недостатком схемы с двумя насосами мы считаем взаимное влияние контуров отопления и бойлера друг на друга. То есть, когда греться вода, поток теплоносителя через других потребителей снижается. А при неверном подборе насосов система может работать искажённо. Чтобы гидравлически развязать контура различных потребителей друг от друга используется гидравлический разделитель (гидрострелка) или байпас. Это второй по популярности вариант обвязки БКН.

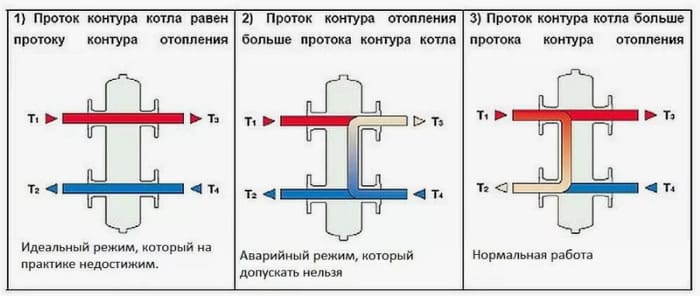

По сути гидрострелка – это байпас между подачей и обраткой котла увеличенного диаметра, который делит систему отопления на несколько гидравлически независимых контуров. Контур гидравлического разделителя (байпаса) называется котловым. А петли теплообменника бака косвенного нагрева, радиаторов, теплого пола и т.д. – контуры потребителей. В данное схеме котловой насос отвечает за циркуляцию теплоносителя именно через гидрострелку.
Мнение эксперта! Использование заводских гидравлических разделителей вариант распространен, но легко может быть заменен отрезком трубы (байпасом). Плюс гидрострелки – в большом диаметре. На ней можно организовать слив шлама и удобно установить автоматический воздухоотводчик.
Схема подключения бойлера косвенного нагрева через гидрострелку с вертикальным коллектором
При такой схеме каждый потребитель оборудуется собственным циркуляционным насосом, в том числе, и водонагреватель. Для контроля температуры, поступающей в петли радиаторов и теплых полов оборудуем их насосно-смесительными узлами. Сборку можно сделать самостоятельно из соответствующих фитингов. Но проще использовать так называемые группы быстрого монтажа. Они представляют собой готовую обвязку клапана и насоса с арматурой для подключения к коллектору гидрострелки.
Мнение эксперта! В данной схеме следуют не забыть выставить на котле температуру в 75- 80 °С . Теплоноситель с данной t°С будет поступать в гидрострелку и затем непосредственно в бойлер. Все другие потребители запитываются через термостатические вентили. Обратные клапана на самом деле ставить не обязательно – контура потребителей гидравлически отвязаны друг от друга: ни один насос в системе не сможет создать циркуляцию по контуру другого потребителя.
Нюансы работы схемы подключения БКН через гидрострелку
Чтобы система с параллельным нагревом работала должным образом, нужен гидравлический расчет расхода в контурах и подбор соответствующих насосов по производительности и напору. Циркуляция теплоносителя по котловому контуру должна быть больше, чем во всех остальных контурах вместе.
Если подобрать насосы неправильно, то при запуске циркуляционного насоса на загрузку бойлера гидрострелка «переворачивается». Дело в том, что сопротивление «змеевика» водонагревателя небольшое и расход через него получается существенным. В итоге потребители начинают расходовать больше теплоносителя, чем приходит от котла. При этом бойлер начинает «питаться» своей же холодной «обраткой» и подмесом «обраток» от других потребителей, температура, поступающая на подачу в БКН, снижается. ГВС нагреться не сможет, а насос загрузки БКН, соответственно не отключится.
Режимы работы гидравлического разделителя
Мнение эксперта! Виден переворот гидравлического разделителя по следующему характерному признаку – температура в верхней части гидрострелки меньше, чем на выходе из котла.
Часто пользователи, пытаясь справиться с проблемой увеличивают скорость на циркуляционном насосе контура бойлера, чем еще больше усугубляют проблему. Чтобы отбалансировать систему и наладить нагрев БКН, стоит, наоборот, уменьшить расход в контурах потребителей. То есть перевести ползунок трехскоростных насосов в положение II или даже I. Вот такое контринтуитивное решение. Далее следует сравнить температуру на подаче котла с температурой на подачи в контуры потребителей – она должна быть примерно одинаковой.
Нюансы установки и подключения БКН к твердотопливному котлу
Многие пользователи и в отопительный сезон хотят нагревать воду используя тепловую энергию от твердлотопливного котла. Это возможно и разумно. Единственно следует подбирать БКН с ТЭНами – комбинированного нагрева. Не растапливать же котел летом, ради нагрева воды для бытовых нужд.
При обвязке твердотопливного котла соблюдаем следующие правила:
- Котел защищаем от холодной обратки специальных термосмесительным клапаном. Принцип действия у него такой же как от термостата в двигателе внутреннего сгорания: при запуске жидкость циркулирует по малому кругу (только через байпас и теплообменник теплогенератора), а с возрастанием температуры открывается большой (через систему отопления). Выставляемая температура обратки на нем обычно 55°C.
- Обязательно подключаем насос котла через источник бесперебойного питания, если останавливается циркуляция (при отключении электроэнергии) котел закипает очень быстро. И может даже взорваться, если не сработает предохранительный клапан.
- Для того, чтобы теплосъем был всегда устанавливаем в помещении теплогенераторной радиатор без терморегулятора (термоголовки).
- Обвязку твердотельного котла, бойлера и буферной емкости до насосно-смесительных групп делаем металлическими трубами (нержавейка или медь).
- Не забываем установить специальную группу безопасности для твердотельного котла.
Бойлер косвенного нагрева к автоматическим пеллетным котлам (типа КТМ, ВСКЗ и Zota Cuba и другие) можно подключать по схеме с гидрострелкой или параллельно. Но с соблюдением всех правил, описанных выше.
Полуавтоматические угольные и дровяные котлы, которых большинство, регулируют подачу воздуха в камеру сгорания (регулирует поддувало и/или скорость вентилятора). Это известные и распространенные котлы Теплодар Куппер, Зота Тополь/ Мастер и прочие. Из-за ограниченных возможностей по регулировке горения и, соответственно, степени нагрева теплоносителя советуем установить к дровяному или угольному котлу буферную емкость (теплоаккумулятор). По сути, он представляет собой гидрострелку большого объема.
Что дает установка буферной емкости:
- можно реже протапливать котел;
- снижение вероятности перегрева теплоносителя из-за большой инерции;
- стабильная температура подачи в контрах потребителя (достигается посредством установки смесительных клапанов;
- увеличение КПД системы с 40 до 80% (лишнее тепло забирает аккумулятор).
Для частного дома 100-150 кв м подойдет буферная емкость объемом от 1000 литров. При остывании теплоносителя в нем с 85 до 55 град данный теплоаккумулятор отдаст 34,9 кВт тепла, что для дома 100 кв м хватит примерно на 3-6 часа. Зависит это от того насколько морозно на улице и как хорошо утеплен дом, говоря по-научному от теплопотерь здания.
Важно! В буферной емкости и в системе отопления циркулирует одна и таже отопительная жидкость. В отличии от БКН, в котором в змеевике находиться теплоноситель, а в баке водопроводная вода.
Насос бойлера подключаем через термостат или внешнему контроллеру.

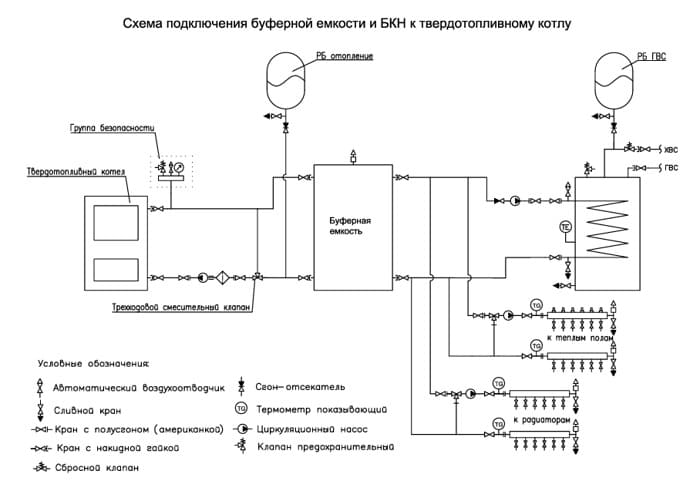

Принципиальная схема обвязки твердотопливного котла с буферной емкостью и бойлером косвенного нагрева
Некоторые материалы по этой теме рекомендуют подключать петлю змеевика бойлера до буферной емкости и смесительного клапана, чтобы тот получал самую горячий теплоноситель. Это рабочая схема, но с нашей точки зрения не оптимальная. При правильном режиме работы буферной емкости (читаем большой гидрострелке) температуры подачи от котла и в верхней части теплоаккумулятора будут равны. Зато котел будет защищен от холодной обратки и, соответственно, выпадения конденсата внутри камеры сгорания.
Схема подключения бойлера косвенного нагрева к первично-вторичным кольцам
Это третий вариант подключения бойлера без приоритезации. Схема с первично-вторичными кольцами чем-то похожа на подключение через гидрострелку.
Первичное кольцо – это котловой контур, выполняется в виде петли из трубопровода от подачи к обратке котла. От него идет разбор на потребителей, отличительной особенностью, что контура подключатся к первичному кольцу согласно температуре - от высокотемпературных контуров к низкотемпературным контурам. В частном домостроении:
- высокотемпературные потребители — это радиаторы и внутрипольные конвектора;
- низкотемпературные - теплые полы или стены.
Идея такой обвязки котельной в том, что самый горячий теплоноситель получают высокотемпературные потребители, а теплый пол и прочие низкотемпературные контура получают уже сниженную температуру из-за подмеса прохладной «обратки» высокотемпературного контура с подачей от котла. Это создает температурно-последовательное разделение. При данной схеме часть теплоносителя используется (остужается) повторно.
Последовательность подсоединения контуров при подключении водонагревателя следующая:
Бойлер косвенного нагрева.
Радиаторы.
Теплые полы.
Схема подключения БКН через первично-вторичные кольца к напольному газовому или дизельному котлу (не твердотопливному)
Важно! Если в системе есть одновременно высокотемпературные и низкотемпературные контура, схема подключения БКН к первично-вторичным кольцам будет эффективнее гидрострелки. Ее мы часто используем если система отопления комбинированная: в загородном доме есть и радиаторы, и теплые полы.
Но при включении в нее водонагревателя косвенного нагрева считаем, что данный вариант обвязка не самый удобный. В первичном кольце требуется поддерживать температуру для нагрева БКН. Что может быть излишне для радиаторной сети.
Также температура теплоносителя, поступающего в радиаторы, будет зависит от того есть происходит ли в данный момент нагрев воды. Что бы стабилизировать, нужно подключать радиаторную сеть, как и теплые полы, через термосмесительный клапан.
При большом теплосъеме (в сильные морозы или при холодном пуске системы) «обратка» с бойлера, дополнительно пропущенная через радиаторы и теплые полы, будет слишком холодной. Что не хорошо для традиционных конвекционных газовых котлов. На их теплообменнике выпадает конденсат, что может приводить к его разрушению: конденсат продуктов сгорания газа содержит угольную кислоту, которая, хоть и медленно, но будет его разъедать. А напольные котлы с чугунным теплообменником требуется и вовсе нужно дополнительно защитить: при холодном запуске такой системы они могут получить температурный шок и просто лопнуть.
В итоге по такой схеме предпочтительнее подключать БКН к электрическим или газовым конденсационным котлам.
Обвязка бойлера косвенного нагрева
При обвязке бойлера косвенного нагрева необходимо предусмотреть возможности:
- слива теплоносителя из «змеевика» водонагревателя;
- слива санитарную воду из самого бака;
- демонтажа БКН для обслуживания или замены.
Расскажем на нашем опыте обвязки напольного бойлера косвенного нагрева с внутренним баком из нержавеющей стали Thermex Nixen. Мы довольно часто используем из-за высокой надежности при довольно низкой цене. Плюс он предполагает установку ТЭН-ов при необходимости.
Подключение бойлера косвенного нагрева к системе водоснабжения
Холодная вода поднимается из источника (скважины или колодца) и проходит по трубопроводу. На нем рекомендуем в обязательном порядке установить фильтр-грязевик и фильтр тонкой очистки, чтобы шлам и мусор не попадали в бойлер. После автоматики и фильтров, как правило, идет разветвление: отводка в систему ХВС (например, к коллектору) и на БКН.
Подвод холодной воды и отвод горячей у бытовых водонагревателей обычно составляет 3/4” (три четверти дюйма). Но обязательно уточняем эту информацию в паспорте на изделие, чтобы правильно подобрать фитинги.
Важно! Обращаем внимание на надписи на самом баке – все патрубке на водонагреватели обычно подписаны производителем и выделены соответствующими цветами – красным и синим.
На трубопроводе перед водонагревателем необходимо установить шаровой кран с разъемным соединением. Направить его следует так, чтобы можно было перекрыть подачу воды в водонагреватель, и отсекающий кран остался на системе трубопровода при разборке соединения. Мы обычно используем краны с накидными гайками 3/4 “ НР-ВР (наружная – внутренняя резьба)
После шарового крана на вводе в бойлер должен быть обратный клапан, который часто совмещается с предохранительным, такое совмещенный агрегат называют сбросным. В большинстве случаев идет в комплекте с водонагревателем. Предохранительный клапан обычно срабатывает при давлении 6 или 7 bar. Монтируется на подводе холодной воды.
На выходе горячей воды из БКН достаточно установить только шаровой кран с разъемным соединением.
Установка и обвязка расширительного бака ГВС
При объеме водонагревателя свыше 100 л мы рекомендуем установить расширительный бак на систему горячего водоснабжения. Тройник с отводом на бак размещается после сбросного клапана. Он компенсирует тепловое расширение воды, которое при нагреве от 5 до 60 Со составляет примерно 4-5% от первоначального объема холодной воды в системе. Он должен быть предназначен именно для ГВС – бак для отопления не подойдет. Чаще всего они белого цвета (иногда синего). В них мембрана грушевидного типа, изготовленная из специальной термостойкой резины, пригодной для питьевой воды. Требуемы объем бака – 10-15% от объема бака водонагревателя.
Важно! Расширительный бак можно подключить и к линии горячего водоснабжения (после водонагревателя), и к ХВС. Однако мы в наших системах подключаем его к линии холодной воды – так мембрана прослужит дольше. И при подключении бака к линии холодного водоснабжения отвод на него обязательно идет после обратного (сбросного) клапана, иначе система работать не будет.
Вот типовая схема обвязки БКН и расширительного бака ГВС, которую мы используем в наших системах:

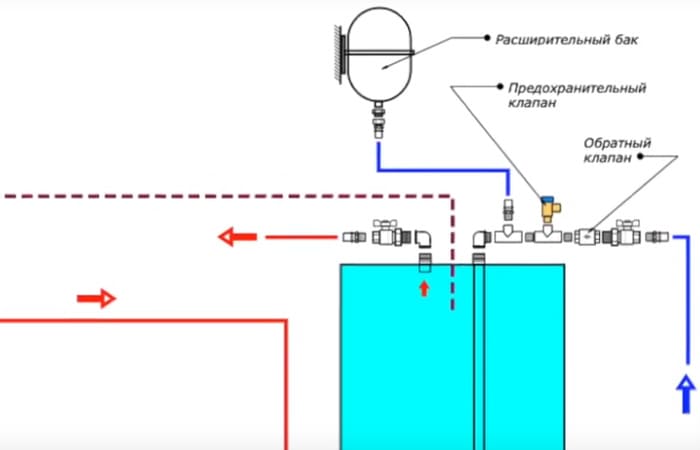

Принципиального схема обвязки напольного бойлера косвенного нагрева и расширительного бака
При подключении расширительного бака к ГВС следуем такому порядку. К патрубку бака прикручиваем тройник 3/4”ВР – 1/2” ВР– 3/4”ВР (обычно выход расширительных баков 3/4” НР, но бывает 1” НР). Один выход тройника (который на полдюйма) используем на сливной кран – он потребуется для обслуживания расширительного бачка. На нижний выход монтируем сгон-отсекатель, но не шаровый кран. Он похож на обычный сгон, но внутри есть подпружиненный шток, который при раскручивании отсекателя перекрывает подвод и со стороны бака, и со стороны водоснабжения. Это своеобразная «защита от дурака», чтобы никто случайно повернул кран и не перекрыл отвод на расширительный бак и ГВС и не создал аварийную ситуацию.

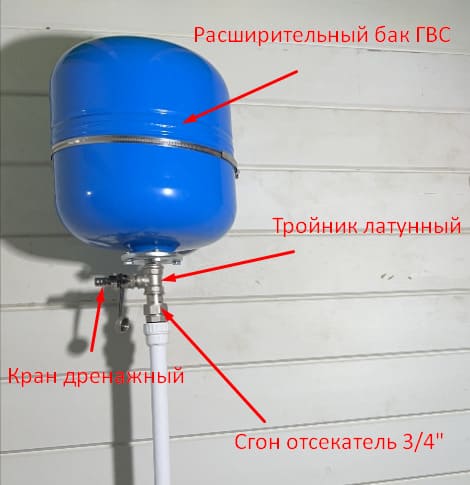

Фото обвязки расширительного бака бойлера косвенного нагрева
Если потребуется сервис, мастер спокойно разъединит две части сгона, при этом трубопровод герметизируется, как со стороны бака, так и со страны системы отопления. А кран со штуцером на тройнике позволяет легко слить с него теплоноситель (что нужно при такой регулярной операции, как проверка давления воздуха в нем).
И только потом трубопровод подключается к соответствующему патрубку БКН. Повторим ещё раз последовательность обвязки ввода холодной воды от трубопровода к бойлеру:
- шаровый отсекающий кран – с разъемным соединением;
- сбросной клапан для бойлера;
- отвод на расширительный бак.
Последовательность подключения трубопровода: шаровой кран, обратный клапан, предохранительный клапан, расширительный бак, БКН
Мнение эксперта! Некоторые специалисты не доверяют обратно-предохранительным клапанам, которые идут в комплекте с водонагревателем. Поэтому заменяют их на отдельные клапана – обратный и предохранительный. В чем дополнительный плюс бойлера Thermex Nixen – в комплекте есть и сбросной клапан и предохранительный. Первый устанавливаем на холодную воду, а второй на дополнительный патрубок – он пописан как группа безопасности.
Патрубок группы безопасности бойлера Thermex Nixen с установленным на нем предохранительным клапаном
Заземление косвенного бойлера
Еще один важный момент, который многие упускают, это электробезопасность – бойлер следует заземлить. Это защит от человека от поражения электрическим током через воду. Такое может произойти, например, при неисправности стиральной или посудомоечной машин.
Так же заземление защищает от блуждающих токов, которые приводят к электрохимической коррозии стенок бака. В итоге с заземлением ёмкость прослужит дольше.
Подключения змеевика бойлера к подаче и обратке котла
В самой верхней точке подающего патрубка (на трубопроводе от котла к бойлеру) устанавливается воздухоотводчик. Он особенно важен, если бойлер настенный – в этом случае верхняя часть «змеевика» часто оказывается самой высокой точкой в системе. Здесь естественным образом скапливается воздух, который можно стравить, чтобы избежать воздушных пробок.
Монтаж датчика температуры бойлера
Если бак напольный, воздухоотводчик – не самый необходимый элемент. Но мы все равно его устанавливаем, чтобы обеспечить легкий слив «змеевика», если потребуется обслуживание бойлера. Без доступа воздуха «змеевик» будет сливаться довольно медленно, и его содержимое может вытечь не полностью. Автоматический воздухоотводчик устанавливаем через латунный тройник 3/4” ВР- 1/2” ВР – 3/4” ВР в данном случае. Для удобной замены в случае выхода его из строя рекомендация использовать отсекающий клапан на 1/2”.
На обратной линии ставим тройник со сливном краном. Важно- он сливает не санитарную воду из бака, а теплоноситель змеевика.

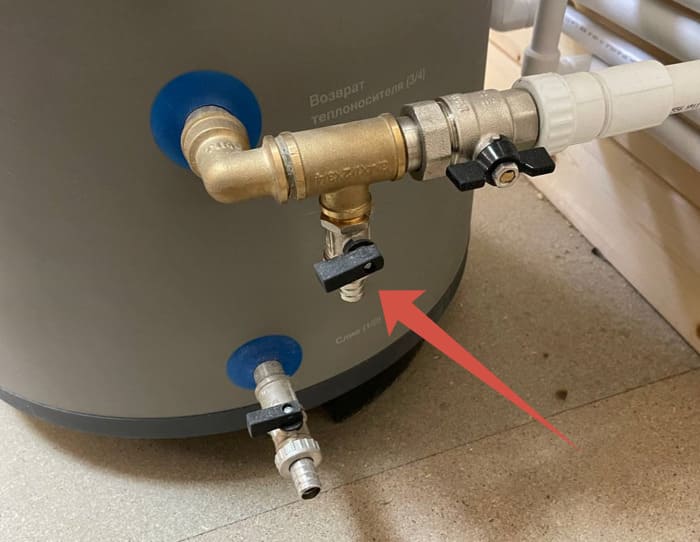

Сливной кран теплоносителя из теплообменника бойлера
Трубы и фитинги, необходимые для обвязки бойлера
Один из частых вопросов о подключении БКН к одноконтурному котлу – какой трубой подвести теплоноситель к бойлеру. Вообще это зависит от двух факторов это мощность теплообменника бойлера и котла. Они должны быть сопоставимы:
- при подключении с приоритизаций бойлера примерно равны;
- без приоритизации мощность теплообменника бойлера должна быть меньше мощности котла.
Обычно патрубки бытового бойлера с теплообменником на 18-24 кВт (это самая распространённая мощность для газовых котлов в частном домостроении) составляют 3/4”, что примерно соответствует полипропиленовой трубе 25 мм наружного диаметра. Труба должна быть армирована алюминием. Это исключает проникновения кислорода через поры материала в теплоноситель. Если мощность котла выше 24 кВт, патрубки диаметром с дюйм или больше – применяется полипропиленовая труба 32 мм наружного диаметра. Если сборку котельной делаем трубами из нержавеющей стали, для котлов мощностью до 24 кВт используем трубу наружным диаметром 22 мм, для котлов мощнее – 28 мм.
Для обвязки патрубков применяем латунные уголки 3/4 дюйма ВР-НР (внутренняя резьба / наружная резьба). Это позволяет удобно увести трубопровод к стене. Это лучший вариант и с точки зрения эстетики обвязки, и для эргономики помещения. Так же такое сочетание позволяет сократить количество ниппелей, муфт и прочих резьбовых соединителей.
Латунные резьбовые уголки для труб 3/4”
Важно, чтобы монтаж по данной схеме выполнялся квалифицированным специалистом. Для обвязки БКН таким способом используется резьбовое соединение сразу к патрубкам: необходимо точно определить количество льна. Если переборщить и намотать его слишком обильно на патрубке бойлера, можно ненароком их не свернуть: это приведет к протечке. Что бы избежать такой проблемы, можно воспользоваться анаэробными герметиками для данных соединений. Патрубок для слива воды из бака предусматривается самим производителем и располагается в самом низу БКН. Сливной кран используем со штуцером для удобного подключения шланга.

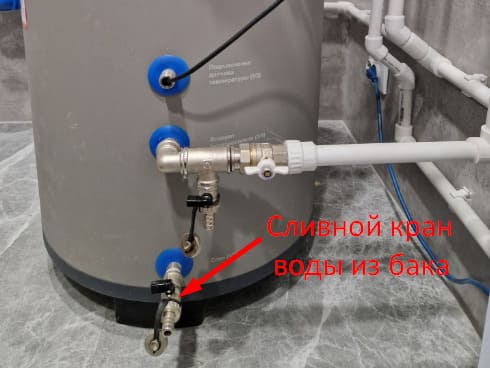

Установка сливного крана бойлера
При необходимости демонтажа бойлера (если его нужно обслужить или заменить) мы действуем в следующей последовательности:
- перекрываем краны поступления холодной воды в водонагреватель, подачи и обратки змеевика (кран на ГВС в положении открыто);
- сливаем «змеевик» через дренажный кран;
- открываем любой смеситель на горячую воду;
- сливаем воду из емкости, через соответствующий вентиль;
- раскручиваем разъемные соединения кранов – накидные гайки и сгоны;
- демонтируем емкость.
Обвязка водонагревателя с рециркуляцией ГВС
Рециркуляция горячей воды делается, чтобы долго не ждать пока горячая вода дойдет по трубе от водонагревателя до смесителя. Для этого монтируется замкнутая петля трубопровода, которая проходит через бойлер и точки водоразбора, и по которой циркулирует горячая вода. По мере остывания воды в трубопроводе ГВС она подогревается в бойлере. Таким образом, когда пользователь открывает смеситель с из него практически сразу же бежит горячая вода.
В бойлерах косвенного нагрева чаще всего есть специальный патрубок рециркуляции, он располагается в верхней половине бака. Но в настенных БКН малого объема часто его нет. Это неудобно, но не критично: рециркуляционный трубопровод можно подсоединить на подвод холодной воды в бойлер. Тройник в этом случае монтируется между патрубком бойлера и сбросным (обратным) клапаном.
Правила монтажа рециркуляции ГВС:
- Линия рециркуляции представляет петлю между подачей ГВС от водонагревателя к потребителям и обратным трубопроводом, также подключенным на вход бойлера.
- Следует использовать помпы с латунным или нержавеющем корпусом. Циркуляционные насосы для систем отопления не подойдут: обычно у них чугунный корпус.
- На обратке рециркуляции ставиться обратный клапан. Если его не поставить при пользовании водой, насос системы водоснабжение передавит циркуляционный насос, и вода потечет рециркуляционному трубопроводу в противоположном направлении.
- Для того чтобы поток воды равномерно распределился по контурам нужно установить на каждую ветку по вентилю. Иначе большая часть воды будет протекать по самым коротким петлям.
Наиболее распространённая схема при коллекторной разводке труб водоснабжения по дому — это рециркуляция по точкам. Делается она следующим образом:
- Перед каждой водорозеткой ГВС устанавливается тройник, от которого прокладывается петля обратного трубопровода к водонагревателю.
- Эти трубы собирается в коллектор рециркуляционных трубопроводов, который в свою подключается к соответствующему патрубку бойлера.
- На данном трубопроводе врезается, насос с обратным клапаном с отсекающими кранами. Принципиальная схема следующая:

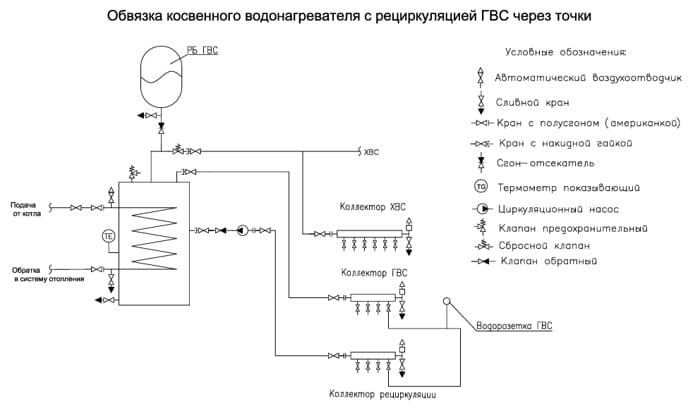

Обвязка бойлера косвенного нагрева с рециркуляцией
Преимущества данного варианта:
- Легкая балансировка – короткие петли легко поджимаются вентилями на коллекторе.
- Минимальное время ожидания горячей воды, так как тройник можно смонтировать прямо у водорозетки.
Минус отмечаем только один– высокая материалоемкость схемы: используется относительно много труб.
Еще больше чертежей и расчетов по рециркуляции ГВС в нашей статье: https://3agorod.ru/s/recirkulyaciya-goryachej-vody/
Схема электрического подключения блока ТЭНов в бойлер косвенного нагрева
Многие наши клиенты просят дополнительно установить в косвенник ТЭНы. Чтобы в случае проблем с подачей газа или с газовым оборудованием иметь возможность пользоваться горячим водоснабжением. Это имеет смысл, когда в системе только один газовый котел.
У большинства производителей блок электронагревателей с термостатом — это дополнительная опция. Также надо смотреть на совместимость устройств между собой. Например, Thermex Nixen имеется специальный фланец в нижней части бака, который заглушен, именно через него можно вставить комплект ТЭНов. Его брат близнец Espero такого фланца не имеет, но и стоит он дешевле.
Блок ТЭНов мощностью до 3 кВт подключают к однофазной сети кабелем 3 на 2.5 мм кв. Обязательно обустраиваем отдельную кабельную линию со следующими системами защиты:
автоматический выключатель на 16 (тип С или B)
УЗО (Устройство Защитного Отключения) или более правильное название выключатель дифференциального тока (ВДТ).
Наша рекомендация подключить на отдельный дифференциальный автомат, это и автомат, и УЗО в едином корпусе. Он защитит и от короткого замыкания, и от утечки тока. Причем пробой в водогрее крайне опасна для жизни человека. УЗО берем с ток утечки 10 мА (это рекомендация ПУЭ для мокрых зон). Для резистивные нагрузок (коими и являются ТЭНы) подойдет УЗО типа AC. Но лучше взять электромеханическое устройство типа A. Оно защит от утечки тока, который создают светодиоды (синусоида, сглаженная, с одной стороны): LED подсветка сейчас присутствуют в большинстве блоков для индикации работы.
К водонагревателю Thermex Nixen идут ТЭНы суммарной мощностью уже 6 кВт (3 шт. по 2 кВт). Их лучше подключать к трёхфазной сети. Для этого потребуется трехфазный дифференциальный автомат на 4 полюса С16, с током утечки 10 mA тип A и пятижильный кабель 5 на 2.5 мм. Таким кабелем можно подключить трехфазную (!) нагрузку мощностью до 9 кВт.
Для подключения ТЭНов большей мощностей, которые используются в промышленные водонагревателях (объемом 1000, 2000 литров и более) используйте расчеты тока по мощности нагрузки.

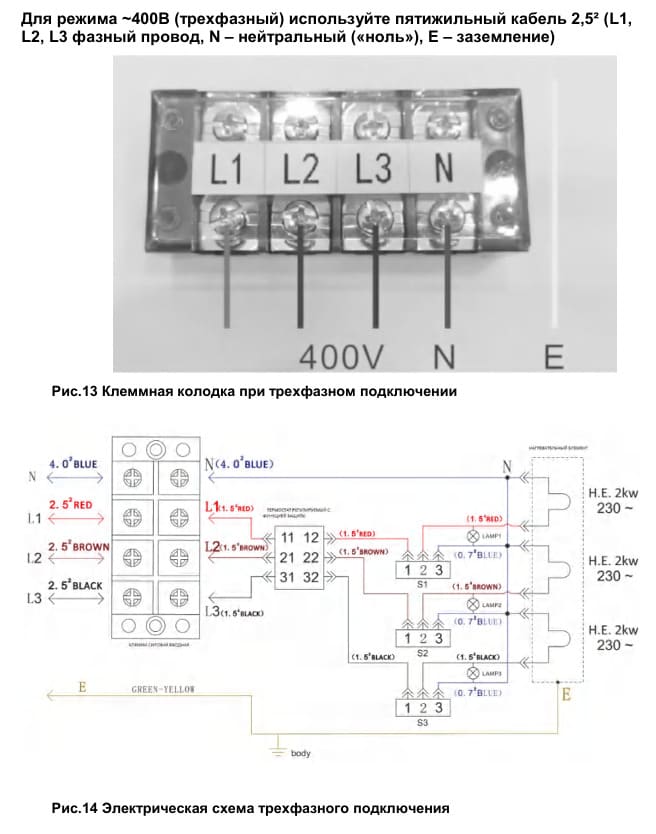

Схема трехфазного подключения электротэнов из инструкции производителя следующая:
Электрическая схема подключения ТЭНов
Если сеть однофазная, то можно поставить перемычки с фазного проводника на L2 и L3, если выделенная мощность на фазе это позволяет. Но ток в жилах провода при однофазном подключении будет в 3 раза выше. Из-за чего берем провод большего сечения и ставим соответствующий автомат защиты. Для однофазной нагрузки 6 кВт расчет такой:
Для защиты такой линии подбираем двухполюсный автомат 32 A с характеристикой электромагнитного расцепителя B и кабель сечением 3 на 6 мм2. И выключатель дифференциального тока с характеристикой 30 мА,10мА для такой однофазной нагрузки будет мало – возможны ложные срабатывания.
Можно ли подключить бойлер косвенного нагрева к двухконтурному котлу
Сам по себе двухконтурный котел изначально рассчитан и на отопление, и на нагрев санитарной воды в проточном режиме – для этого у него имеется встроенный теплообменник.
Подключить «змеевик» БКН к контуру нагрева ГВС не получится. Данные устройства не задуманы для совместной работы. Идея дилетантов следующая - петлю теплообменника бойлера, интегрируем не в систему отопления, а подключаем к контуру ГВС котла. Для чего в БКН ставим термостат, через который запитываем циркуляционный насос, как в нашей схеме с параллельным подключением. Когда нужен нагрев санитарной воды, помпа включается и создает проток по змеевику бойлера. Автоматика котла считывает расход через теплообменник ГВС переключается на нагрев воды. Нагрев продолжается до тех пор, пока термостат разомкнет цепь насоса загрузки БКН.
Проблема такого решения в том, максимальная температура ГВС, которую можно выставить в настройках двухконтурного котла обычно составляет 60 град. Это недостаточно, чтобы нагреть бойлер, и на выходе мы получим постоянно прохладную воду 40-45 град (нагрев до бо́льших температур будет занимать неоправданно много времени, в течении которого дом не будет греться). Не забываем про легионеллу – это будет для нее почти идеальные условия для существования и развития.
Если в системе с двухконтурным котлом нужна буферная емкость с запасом горячей воды, следует использовать другие варианты.
Бойлер послойного нагрева (БПН)
Внешне похож он на бойлер косвенного нагрева. Но отличается устройством – в бойлере послойного нагрева нет теплообменника.
Общий принцип работы БПН следующий. У бака четыре патрубка. Два – для ХВС и ГВС: холодная вода поступает в бак снизу, забор горячей воды осуществляется сверху. Еще два патрубка служат для подключения к контуру ГВС газового котла. Под верхней крышкой бойлера – встроенный циркуляционный насос и термостат для управления его работой.
Когда вода в емкости остывает, датчик температуры подает сигнал на запуск циркуляционного насоса. Тот направляет жидкость по трубе контура ГВС котла. Датчик протока двухконтурного котла считывает расход в контуре ГВС и переключается на нагрев. Вода из бака проходит через пластинчатый теплообменник, нагревается и поступает в верхнюю часть бойлера послойного нагрева. Уже оттуда идет ее подача на ГВС.
Так вода в баке постепенно нагревается до нужной температуры (задается на термостате), циркулируя через теплообменник двухконтурного котла. Датчик отключит циркуляционный насос, когда tо поднимется до заданной. Котел перестанет считывать проток и снова переключит поток теплоносителя на контур отопления.
Температура, которую нужно поддерживать в бойлере, задается на термостате, к которому подключен циркуляционный насос. Важно, чтобы это температура была ниже, чем температура, выставленная на котле для горячей воды. Иначе котел просто не нагреет БПН до заданной температуры, термостат не отключиться, проток ГВС будет продолжаться, и котел будет постоянно работать на ГВС.
Мнение эксперта! Вообще, называть БПН бойлером не совсем корректно, так как нагрев воды в нем не происходит. По сути, бойлер послойного нагрева является буферной емкостью по мере остывания или расходования воды, жидкость прогоняется через теплообменник двухконтурного котла и догревается до заданной температуры. И, что касается его «послойности», любой водонагреватель из-за конвективных процессов в жидкостях, по сути, является послойным – забор ГВС делается всегда делается с верхней части, а подвод холодной снизу.
Вот принципиальная схема подключения бойлера послойного нагрева к двухконтурному котлу:
Схема подключения напольного бойлера послойного нагрева
Важно! На контур циркуляции ставится обратный клапан во избежание паразитной циркуляции через теплообменник.
Использовать такую систему удобно. Котел не запускается на нагрев ГВС при каждом кратковременном открытии крана, и никакого несанкционированного контрастного душа. Плюс, к ней можно подключить рециркуляцию, что невозможно при использовании одного только двухконтурника.
Недостаток – в цене. Стоимость бойлеров послойного нагрева на 100 л стартует от 60 тысяч рублей на середину 2026 года. Мы рекомендуем модели Rispa RPB-100 или Federica Bugatti INOX LH 100.
Бойлер послойного нагрева Rispa RPB-100
Электрический бойлер в паре с двухконтурным газовым котлом
Электробойлер ставится в разрыв на линию подачи ГВС после прохождения вторичного теплообменника котла. Принцип совместной работы двухконтурного котла и электрического бойлера следующий:
- При водоразборе ГВС, датчик протока на котле включает нагрев ГВС;
- Двухконтурный газовый котел нагревает воду во вторичном или битермическом теплообменнике в проточном режиме;
- Подогретая в котле вода поступает в электробойлер;
- Если вода в бойлере остывает, ее нагревает ТЭН – так в электрическом накопителе постоянно поддерживается необходимая температура встроенной системой автоматики;
- Пользователи расходуют воду из бойлера, и на ее место приходит подогретая вода из котла.

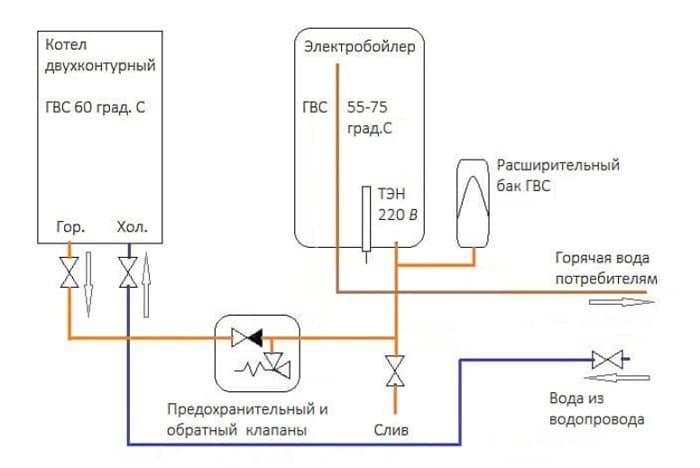

Схема подключения электрического бойлера к двухконтурному котлу
У такой системы есть свои плюсы. Один из самых важных – она обеспечивает стабильную подачу горячей воды без скачков температуры. Плюс, служит своеобразным резервом на случай отключения котла из-за неисправности или по другим причинам. Экономит значительную долю средств - вода к электрической водонагреватель поступает уже нагретая в газовом котле. Поддерживаться может любая температура, согласно автоматике электробойлера.
И вишенка не торте – двухконтурный газовый котел в паре с электроводонагревателем, стоят значительно дешевле чем бойлер косвенного нагрева и одноконтурный газовый котел. Так как ниже стоимость самого водонагревателя. Первоначальные вложения в систему водоснабжения и отопления можно сократить примерно на 50 тыс рублей.
Но когда вода она поступает в бойлер недостаточно нагретой, например, при высоком расходе ГВС, бойлере она нагревается, уже используя относительно дорогую электроэнергию. БКН и косвенник, для сравнения, вообще не тратят энергию на нагрев воды: циркуляционный насос для его загрузки имеет мощность порядка 25 Ватт.
Ответы на часто задаваемы вопросы клиентов при установке «косвенника»
У неподготовленных пользователи возникает ряд вопросов, которые плохо освещены в статьях и других материалах, представленных в сети.
Как лучше подключить бойлер косвенного нагрева к одноконтурному котлу
Самая желательная схема для частного дома – это приоритизации бойлера, она работает наиболее стабильно и лучше всего управляется. Если у вас в системе отопления есть и теплые полы и радиаторы, то хороший вариант подключить радиаторы и теплые полы через первично-вторичные кольца, а БКН отдельной петлей через клапан с сервоприводом.
Вот пример отличной схемы, выполенной в приложении для BIM проектирования Revit:
Пример схемы котельной с подключенным бойлером косвенного нагрева к настенному одноконтурному котлу со встроенных трехходовым клапаном
Нужен ли насос для бойлера косвенного нагрева
Отдельный насос для подсоединения бойлера косвенного нагрева нужен в тех схемах, в которых он подключается параллельно с другими потребителями, и не требуется, когда присоединение к котлу производиться через клапан приоритезации ГВС (трехходовой клапан с сервоприводом). В первом случае насос запускается, когда требуется нагрев воды в баке. Во втором случае циркуляцию через змеевик в режиме ГВС обеспечивает котловой насос. Автоматика котла управляет нагревов ГВС в бойлере по средством трехходового клапана с электроприводом.
Какой насос нужен для бойлера
Нас часто спрашивают, какой циркуляционный насос нужен для контура бойлера косвенного нагрева. Судя по нашим расчетам, насос 25/40-180 (или 130) будет работать производительностью, достаточной для нагрева бытового бойлера объемом до 250 литров.
В маркировке насоса:
- 25 мм обозначает условный проходной диаметр помпы.
- 40 (или 4) – создаваемое давление до 4 м водного столба (примерно 0,4 атм).
- 180 или 130 мм – это установочная длина корпуса насоса.
Выбор такого насоса минимизирует вероятность «переворота» гидрострелки. По незнанию пользователи, да и частные мастера подбирают насос с запасом (с напором в 6 или даже 8 м), что и приводит разбалансировке системы.
Какой трубой подключать бойлер косвенного нагрева
Поговорим о материалы труб и фитингов при обвязке БКН. Для объектов, где важно оптимальное соотношение цена-качество мы используем полипропиленовые трубы (PP-R), исключительно армированные алюминием (из-за слоя фольги они не пропускают кислород) и толстостенные SDR 6. Они выдерживают температуру до 95 °С. Сразу скажем, что такая температура недостижима - у современных электрических и газовых котлов несколько ступеней защиты от перегрева, а максимальная температура 85 °С. Так что опасность расплавления материала труб в котельной сильно преувеличена. Но вот вблизи твердотопливного котла их не нужно устанавливать. К недостаткам полипропиленовых труб можно отнести толстые стенки (у трубы с наружным диаметром 32 мм – 5,4 мм), что заставляет использовать трубопроводы относительно большого наружного диаметра. Это в купе с массивными фитингами «дешевит» котельною. Срок же службы полипропиленовых трубопроводов при температуре 80 градусов более 25 лет, что более чем достаточно. При обвязке бойлера со стороны системы водоснабжения можно использовать трубы, в том числе армированные стекловолокном и меньшей толщиной стенки SDR 7,4. Из плюсов – меньшая теплоотдача от труб в котельной. И пластиковые трубы не проводят блуждающие токи.
Нержавеющая сталь – отличный материал для котельной: не коррозирует, выглядит отлично, срок службы практически неограничен. Стенки тонкие (1 мм), что позволяет использовать трубы небольшого наружного диаметра в частном домостроении, как правило, 22 мм. Удобность монтажа – можно сначала все соединить, при необходимости скорректировать и потом только опрессовать все фитинги. Для монтажа потребуется специальный дорогостоящий инструмент, что может быть неудобно при установке своими руками. Лайфхак - его можно взять в аренду на пару дней. Еще один и главный минус – это цена. Обвязка котельная с бойлером косвенного нагрева обойдется примерно на 40 тысяч рублей дороже точно такой же на полипропилене.
Металлопластиковые (металлополимерные) трубы. К самим трубам вопросов нет, они подходят для систем отопления. Но мы их не используем при обвязке котельной трубы по двум причинам:
- Из бухты их не разогнуть ровно, в итоге внешний вид теплогенераторной страдает.
- Относительно полипропилена цена выходит выше из-за дорогих фитингов.
Медь – дороже нержавейки и менее удобна в монтаже: бывают участки, где сложно или невозможно работать паяльником. Поэтому в нашей работе используем редко, только по пожеланию заказчика.
По фитингам: резьбовые используем только латунные, никого чернометала. Его будет не разобрать из-за коррозии. Если применяете металлопластиковые трубы для обвязки котельной берите пресс-фитинги – соединение получается надежным. Обжимные (цанговые) часто текут из-за перепадов температуры и нуждаются в обслуживании (периодической подтяжке). Любых соединений в стяжке или других строительных конструкциях избегайте.
Как запустить и настроить бойлер косвенного нагрева
Часто у пользователей возникают трудности с запуском бойлера – обычно котел упорно не хочет его греть. В схемах с подключением через отдельный трехходовой клапан проблема, как правило, заключается, в том, что недостаточно просто подключить сервопривод крана и датчик температуры к котлу. Также следует настроить режим работы котла в сервисном меню (меню монтажника) согласно инструкции. После этого можно будет установить температуру нагрева ГВС. Для примера, в газовых котлах Baxi Eco Life требуется выставить значение параметра F03 в сервисном меню на 003 – это обозначает что котел управляет нагревом ГВС в бойлере. Далее на главном экране появиться возможность отрегулировать t °C санитарной воды рекомендуемое значение 60 °C. В принципе настройка на этом заканчивается.
И если котел, в тот момент, когда нужно греть ГВС, упорно греет контур отопления нужно переключить провода сервопривода следующим образом: общий не трогаем, а два других меняем местами на клеммах.
И, конечно, самое важное - перед запуском системы необходимо полностью заполнить бак водонагревателя водой.
Как заполнить бак косвенного нагрева водой
После обвязки водогрея согласно нашей схемы. Требуется выполнить три простых шага:
- Проверить, что сливной кран для воды из емкости заперт (поз. 1 на схеме). Открыть один из смесителей на горячую воду (или другим способом разрешить проток на стороне горячей воды). Проверить, что кран забора ГВС из емкости открыт (поз. 2).
- Запустить систему водоснабжения, например включить водяной насос и открыть кран подачи холодной воды в водонагреватель (поз. 3).
- Дождаться пока воздух перестанет выходить из смесителя и после закрыть его.
Заполнения косвенного бойлера водой
Все бак полностью заполнен. Теперь можно запускать его нагрев.
Стоимость установки бойлера косвенного нагрева
А сколько вообще стоит обвязать и присоединить бойлер к котлу?
В нашей организации расценки следующие:
- Установка и обвязка бойлера косвенного нагрева объемом до 200 литров- всего - 14500 руб.
- Установка и обвязка бойлера косвенного нагрева объемом до 300 литров- 16500 руб.
- Монтаж и обвязка расширительного бака – 2200 руб
- Монтаж и коммутация датчика бойлера - 1900 руб
Из дополнительных работ, в зависимости от выбранной схемы и оборудования могут потребоваться:
- Обвязка циркуляционного насоса - 3900 руб
- Установка внешнего клапана 100% приоритета бойлера с электроприводом- 6000 руб
- Установка и пуско-наладка блока ТЭНов в водонагреватель – 3500 руб.
Данные цены действительны при монтаже системы отопления под ключ, что называется с нуля. При интеграции БКН в существующую систему отопления цена рассчитывается индивидуально от объема работ.
Подключение БКН к одноконтурному котлу: итоги
Бойлер косвенного нагрева устанавливают в связке с одноконтурным котлом. Тогда котел работает не только на отопление, но также греет воду для горячего водоснабжения. Однако важно выбрать правильную схему подключения БКН, чтобы и котел, и водонагреватель работали как должно, при этом не нарушая и не перегружая систему.
В большинстве случаев для частного домостроения мы рекомендуем подключать бойлер косвенного нагрева со 100% приоритезацией, но бывают исключения. Чтобы не ошибиться при выборе, обратитесь за консультацией и подключением БКН к команде «Загород».
Мы подключим водонагреватель и смонтируем систему отопления под ключ: поможем с выбором котла и БКН, выберем правильную схему установки, проведем замеры и монтажные работы. Работаем в СПБ, Москве, Нижнем Новгороде, Пскове и областях. Гарантия на выполненные работы – два года!
-
Газгольдеры для загородного дома: цена в СПб
Отопление дома электричеством – дорогое и не всегда надежное. Газ дешевле, но подключение к центральному газопроводу обходится в сумму от 250 до 750 тыс. рублей (Северо-Западный и Центральный регионы). Отопление сжиженным газом автономное, бесперебойное и самое выгодное по стоимости
-
Как выбрать газгольдер для частного дома
Отапливать дом электричеством дорого, а газ не подведен: что делать в такой ситуации? Рекомендуется использовать для отопления сжиженный газ. Его стоимость – около 20 руб. за литр. При сезонном проживании газ можно покупать в баллонах, но если в доме живут круглый год, то это невыгодно. Лучше установить газгольдер
-
Газгольдер в частном доме «под ключ»
Чтобы газгольдер исправно подавал газ, его нужно правильно установить. К газовому оборудованию предъявляются повышенные требования безопасности. Поэтому, например, на корпус обязательно наносят антикоррозийное покрытие (если его нет), трубы соединяют только сварным способом, а в доме ставят датчик газа и отсечной клапан для аварийного отключения
Виталий Седунов,
генеральный директор компании «Загород»,
автор книги «7 ошибок при выборе и монтаже септика»
Комментарии
