Система водоснабжения с накопительной емкостью: расчет объема, схемы и правила монтажа своими руками, варианты подключения
Накопительный бак – емкость для воды, встроенная в систему водопровода частного дома, обычно из пластика. Необходим, если источник водоснабжения не может круглосуточно обеспечить жителей дома достаточным объемом воды из-за низкой производительности (дебита) или перебоев в подаче. Причин использовать накопительный бак несколько, о них мы поговорим ниже.

Также в этом материале вы найдете правильные схемы системы водоснабжения частного дома с накопительной емкостью, советы по установке и антипримеры вариантов монтажа водопровода с баком – то есть как делать не надо.

Все примеры и антипримеры мы взяли из своего опыта монтажа водоснабжения. Мы занимаемся обустройством частного водопровода более 9 лет, у нас можно заказать расчет и монтаж системы водоснабжения с баком под ключ.

Кому нужна система водоснабжения частного дома с накопительным баком

В каких случаях его используют:

  • Вода от центральной системы подается в определенные часы (например, только утром и вечером) или подается с низким расходом (нет напора);
  • Низкий дебит скважины. В этом случае резервуар еще называют буферной емкостью.
  • Нет естественных источников воды, используется привозная.
  • Для сбора в резервуар дождевой воды. В этом случае обычно выбирают подземный бак. Хороший вариант, если нет других источников воды на участке или они обходятся слишком дорого. Например, вода есть в водоносном горизонте, но он на глубине более 100 м.

Все эти случаи встречались в нашей практике, и мы делали нашим клиентам водоснабжение с накопительной емкостью под ключ. Ниже расскажем, по каким схемам работали, и к каким выводам пришли.

Если вы не хотите разбираться в тонкостях монтажа накопительной емкости, а просто хотите приобрести или заказать ее с монтажом – обращайтесь к нашим менеджерам по телефонам в шапке сайта.

Накопительный бак при водопроводе от колодца

Если на участке колодец, то он сам по себе выполняет роль резервуара для воды. Дополнительно ничего устанавливать не нужно. Если же колодец летом пересыхает или на участке вообще нет источника водоснабжения, то небольшой бак в доме не поможет – нужна будет накопительная емкость для привозной воды.

Некоторые владельцы частных домов заливают привозную воду в пересохший колодец. Например, так делал наш замерщик Иван, который построил себе дом в деревне Яльгелево Ленобласти. Увы, в этом случае есть риск, что дорогая вода просто уйдет в подземные слои – полностью или частично. Это произошло и у нашего замерщика – из трех заполненных колец у него осталось два.

Накопительные баки: какие бывают, принцип работы

Важно отличать накопительные баки от мембранных (гидроаккумуляторов). Накопительный бак – это пластиковая емкость с крышкой или без крышки, сделана она обычно из полиэтилена. Весь объем накопительного бака можно заполнить водой.

Баки из полиэтилена встречаются чаще, так как они надежные – не ржавеют, не протекают. Изготовлены бесшовным методом или методом ротоформования. Это когда в форму засыпают порошкообразный полиэтилен и нагревают его, форму при этом вращают – до тех пор, пока пластик не распределится равномерно по стенкам и не застынет. После бак вытаскивают из формы и монтируют на него крышку.

Некоторые клиенты хотят использовать еврокуб. При том же объеме они зачастую дешевле, чем баки для воды. Но они обычно не пищевого назначения, так как изготовлены из вторично переработанного пластика. Пищевой еврокуб стоит дороже – от 16 000 руб. Их непросто пронести через дверной проем, поэтому в частном доме приходится делать пристройку под бак. Проще купить узкую пищевую емкость.

Мы предлагаем накопительные баки от компании Экопром – производителей септиков «Росток». Если бак нужно пронести через дверь технического помещения в доме или санузла, то заказывайте версию S или T, их ширина как раз позволяет это сделать. Например, бак на 500 литров в ширину всего 575 мм.


Накопительные баки для водоснабжения из пищевого полиэтилена производителя Экопром

Существуют накопительные емкости не из полиэтилена, а из стеклопластика и металла, их часто используют для привозной воды и закапывают в землю. Но можно применить и для резервного накопления. Мы рекомендуем такой вариант для сбора дождевой воды с целью дальнейшего использования в водоснабжении.

Установка мембранных баков с целью накопления воды – нюансы использования

Мембранные гидробаки делают из углеродистой стали. Внутри у них установлена резиновая груша (мембрана), которую и наполняют водой. Вокруг груши – воздух, поэтому, когда мембрана расширяется, в стенки она не упирается.

Воздух между мембраной и стенкой находится под давлением. На заводе для бытовых баков обычно выставляют 1,5 атм. Давление нужно контролировать время от времени, делают это с помощью автомобильного компрессора с манометром. Для этого в верхней части гидроаккумулятора есть выход ниппель. Бак при проверке должен быть пустым.

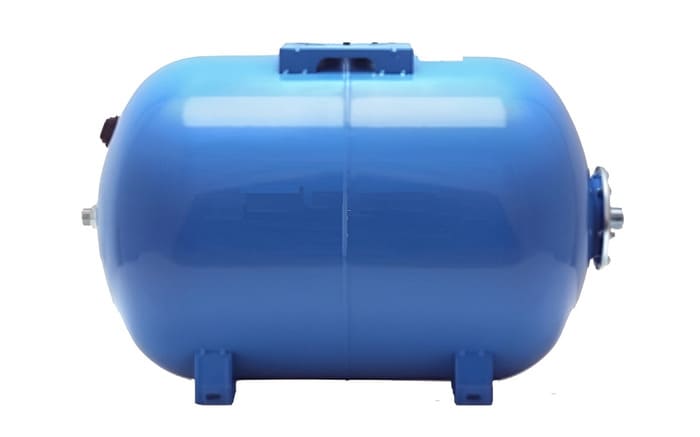

Устройство гидроаккумулятора

Главная задача гидроаккумулятора – предупреждение гидроудара при перепаде давления в системе. Его обязательно устанавливают, если в автономной системе водоснабжения используют погружные или поверхностные насосы. Иногда такие баки называют расширительными, хотя это название больше применимо к бакам для отопления. Внешне отличить их от бака для водоснабжения можно по цвету: аккумуляторы для отопления красные, для холодного водоснабжения – голубые.


Что такое гидроудар и чем он опасен?

Гидроудар – резкое повышение или понижение давления в системе, заполненной жидкостью. Происходит из-за того, что жидкость не сжимается, и когда вы закрываете кран, вода резко останавливается, на краткое мгновение ее становится больше, чем нужно. Это опасный момент для системы. Без расширительного бака вода начнет давить на трубы. Если поставить аккумулятор, вода поступит в мембрану, та расширится, а воздух в баке сожмется.
Гидроудар приводит к образованию продольных трещин в трубах. Происходит это резко, поэтому есть риск затопления жилища, особенно если не сработает аварийное отключение насоса.

У бытовых насосных станций гидробак обычно идет в сборе с поверхностным насосом, но часто он небольшой – на 8-24 литра.

Для водоснабжения небольшого частного дома подойдет насосная станция Belamos. У этой станции хорошее соотношение цены и качества. Стоит она около 12 000-14 000 рублей на май 2022 года. У станции есть встроенный гидробак на 24 литра и реле давления. Глубина всасывания – 8 метров. Такая глубина у всех поверхностных насосов, дело тут не в мощности и не в производителе, а в физических принципах.

Часто именно поверхностные насосы используют в системе водоснабжения из накопительной емкости для перекачивания воды во внутренний водопровод.


Насосная станция Belamos XA 06 ALL

Смонтировать гидробак в качестве накопительного можно, но экономически невыгодно. Например, мембранный бак на 100 литров стоит 10 800 рублей, а накопительный в три раза меньше – 3 040 руб. И чем больше объем, тем сильнее разница в цене.

И еще важный момент. Заполняемость гидробака не стопроцентная, она зависит от давления включения и выключения насоса. Посмотрим на таблицу:

Р воздуха, бар

1,3

1,3

1,8

1,8

Р вкл.нас., бар

1,5

1,5

2,0

2,0

Р выкл.нас., бар

2,5

3,0

3,0

4,0

Общий объем бака, л



Запас воды, л



24

6,31

8,28

5,60

8,96

50

13,14

17,25

11,67

18,67

80

21,03

27,60

18,67

29,87

100

26,29

34,50

23,33

37,33

200*

52,57

69,00

46,67

74,67

Таблица заполняемости гидроаккумуляторов. Зависимость такая: чем меньше давление воздуха и чем больше давление отключения насоса, тем больше груша раздувается и тем больше запаса воды в мембранном баке

*200 литров – часто это максимум, который берут для частных домов.

Так, гидробак на 100 литров при установках реле давления:

Включение насоса — 1,5 бар;

Выключение насоса — 3,0 бар;

(это почти заводские настройки реле давления – 1,4-2,8 атм)

Давление воздуха — 1,3-1,5 бар;

накопит в себе 34,5 литра воды, то есть примерно треть от всего объема. При этом реле включит насос в тот момент, когда бак полностью опустошится. Это сводит на нет его функции как накопителя для воды.

Важно! Для накопления воды используйте обычные безнапорные резервуары, а для защиты системы от гидроудара и оптимальной работы насосной установки – мембранные баки.

Формула расчета объема гидроаккумулятора. Составили по действующему и обязательному документу СП 30.13330.2020 «Внутренний водопровод и канализация зданий», который выпустили взамен СНиП 2.04.01-85:

V = Q*beta / 4*n

beta = 1 / (1 - (P2 - 2) / P1))

V - объем гидроаккумулятор, м3

Q - расход насосной установки, м3/ч

n - количество включений насоса в час, вкл/ч

P1 - давление отключения насоса, м

P2 - давление включения насоса, м.

Пример:

Скважинный насос Беламос TF-3 60 качает 2 кубометра воды в час. У него стоят заводские настройки реле давления 1,4-2,8 атм. Применяем формулу:


Количество включений насоса (n) должно быть в диапазоне 10-20. 20 – это максимальное количество включений в час бытовых маломощных (до 10 кВт) насосов.

В СП говорится: «n – допустимое число включений насосной установки в 1 ч, принимаемое для установок с открытым баком 2-4; для установок с гидропневматическим баком - 6-10. Большее число включений в 1 ч надлежит принимать для установок небольшой мощности (до 10 кВт)».

Если n равно 10, то получаем объем бака:

V = 0,83*2/(4*20) = 0,02075 кубометров или 21 литр

То есть достаточно бака 24 литра. При меньшем количестве включений лучше взять 50 литров.

Мы в работе используем заранее просчитанные объемы гидробаков. Для небольшого дачного дома с одним санузлом подбираем бак емкостью 24 литра, для загородного дома с двумя и более санузлами – 50-80 литров.

Для накопителя наоборот важно, чтобы при открытии крана и даже при незначительном падении уровня воды включался насос, заполняющий резервуар.

Есть способ сделать так, чтобы гидробак накапливал воду. Для этого поднимите давление включения насоса, подающего жидкость в бак. Сделайте это по инструкции к прибору или обратитесь к нашим специалистам. А давления воздуха в баке наоборот можно уменьшить. Тогда насос будет включаться, когда в баке еще остается некоторый объем воды. Это может помочь если у вас уже есть система водоснабжения, но воды иногда не хватает.


Устройство реле давления

Краткая инструкция: поднимите общую шкалу вверх. Например, давление включения насоса сделайте 2 атм, выключение – 4. Так в баке при включении насоса останется небольшой объем воды. Однако надо подбирать насос с учетом этого изменения.

Пример:

У вас динамический уровень воды в скважине 10 метров, давление отключения насоса выставлено на 4 бар (что соответствует 40 м водного столба). В этом случае рабочая точка насоса сместится, потребуется насос с большим напором.



Напорные характеристики TF3.jpg

Напорные характеристики насосов TF3

При давлении до 3 атмосфер берите TF3 40, с большим давлением берем TF3 60. Подробнее о выборе насоса мы писали в статье «Водоснабжения частного дома из скважины» (ссылка).

Важно! Оптимальное давление в системе водоснабжения частного дома – до 3 атмосфер, максимум 4. Выставлять более 4 бар в системе водоснабжения не рекомендуем – очень некомфортно умываться. Но при необходимости можно поставить на входе во внутреннюю разводку понижающий редуктор давления.


Система автономного водоснабжения с гидробаком в процессе монтажа. Фото Загород

Система водоснабжения с накопительным резервуаром при центральной системе водоснабжения

В каком случае требуется накопительная емкость при центральном водоснабжении:

1. Когда водопровод работает по часам. Такое бывает в старых СНТ.

2. Водопроводные сети не обеспечивают необходимый расход. Владельцы загородной недвижимости говорят про такое – «нет напора».

Во втором случае мы рекомендуем установить накопительный бак с поплавковым клапаном.

Схема центрального водоснабжения с накопительным баком и поплавком

Когда все жильцы активно пользуются водой, то можно столкнуться с таким явлением как «писающий мальчик». В этом случае до второго этажа вода не доходит. Вот тогда на помощь приходит накопитель поступающей из водопровода воды. Из него во внутренний водопровод воду качает уже насосная станция. Она и создает необходимый напор.


Схема монтажа накопительного бака (центральное водоснабжение), накопительный бак установлен на линии байпаса. Обратите внимание, что здесь не хватает сливного крана и аварийного перелива баку. Первый нужен для обслуживания, второй – чтобы избежать затопления при выходе из строя поплавкового клапана

Как это работает:

Когда идет расход, а вода из бака уходит во внутреннюю систему, срабатывает поплавковый клапан. Тогда вода из центрального водоснабжения снова наполняет бак. Жильцы не ощущают падения напора в системе. При этом когда клапан закрывают, не происходит никаких скачков давления.




Принцип работы накопительного бака с механическим поплавком

Тут все просто:

- Сверху в бак поступает вода до тех пор, пока не поднимается поплавок – дальше клапан запирается. Система как в бачке унитаза.

- Снизу расположен патрубок, через который вода отправляется во внутреннюю систему водоснабжения. Для организации водоснабжения из бака обычно используют поверхностные насосы, например, Беламос или Grundfoss Skala 1.


Латунная врезка в бак

- Также снизу делают сливное отверстие.


Схема монтажа водопровода с накопительным баком. Тут показаны 2 слива: один для обслуживания, другой на случай аварии

Для поплавка, возможно, придется делать отверстие, хотя обычно оно уже есть. После вставить штуцер поплавка вместе с прокладкой в отверстие и закрутить снаружи фиксирующую гайку. Принцип действий тот же, что и при вкручивании латунного штуцера. На выходе к патрубку с резьбой с помощью фитингов присоединяют трубу для подачи жидкости.


Устройство поплавкового клапана для емкости

На ввод нужно установить обратный клапан – так вода останется в баке, не сольется обратно в источник. Перед баком обязательно нужно установить счетчик на воду – обязательное условие при центральной магистрали.

Из СП 30.13330.2020, пункт 14.6:

«Для водонапорных баков и баков-аккумуляторов (безнапорных) следует предусматривать трубопроводы:

- подающий, для подачи воды в бак с поплавковыми клапанами. Перед каждым поплавковым клапаном следует устанавливать запорный вентиль или задвижку;

- отводящий;

- переливной, присоединяемый на отметке максимально допустимого уровня воды в баке;

- спускной, присоединяемый к днищу бака и к переливному трубопроводу с вентилем или задвижкой на присоединяемом участке трубопровода».

На схеме выше все перечисленное в СП есть. Экономия на каком-либо элементе, например, на аварийном патрубке, может привести к затоплению.

Важно! Если в частном доме стоит септик или автономная канализация, то делать слив излишек воды в канализацию мы не рекомендуем. Так можно затопить септик, заилить поле фильтрации или фильтрующий колодец или вылить неочищенный сток в канаву.

Схема с поплавковым клапаном не подойдет, если вода подается из колодца или скважины – получается слишком дорого. Чтобы данная система работала, нужно на подводящей магистрали разместить автоматику – реле давления и гидроаккумулятор для предотвращения гидроудара при закрытии клапана и для автоматического включения и выключения насоса. Объем гидробака следует рассчитать по формуле выше из количества включений. При этом из бака воду качает насосная станция, которая тоже оснащена автоматикой и мембранным баком. То есть некоторое оборудование придется покупать в двойном экземпляре.

Мы в своих решениях стараемся экономить деньги клиентов и предлагать правильные схемы водопровода. Поэтому ниже расскажем, что делать при низком дебите скважины.

Расчет объема накопительного бака для системы водоснабжения из низкодебитовой скважины частного дома (согласно своду правил)

Рассмотрим два случая:

1) Воду от центральной системы подают в определенные часы (например, только утром и вечером).

В этом случае дополнительно в баке нужно иметь суточный запас воды. В частных домах без ванн в расчетах мы используем норму 180 литров в сутки на человека. Также помните, что реальный используемый объем резервуара меньше расчетного.

В своде правил говорится:

Коэффициент запаса вместимости бака принимается: … 1,1 ‒ при производительности насосных установок менее максимального часового расхода воды;

Формула для расчета выходит такая:

V = 180*U*1,1

где U – количество жильцов.

2) Если в доме не хватает напора из водопровода.

Тогда расчет будет сложнее. Тут нужно замерить подачу воды на вводе в дом. Самый простой способ включает в себя секундомер на мобильном телефоне и ведро – с их помощью вы сможете узнать, за сколько секунд набирается 1 литр воды. Затем рассчитайте секундные расходы от пользователей в доме, и исходя из этих данных вычислите необходимый объем бака.

Ниже мы приведем довольно сложные расчеты, согласно действующим нормам. Если вы не хотите с ними заморачиваться, то пропустите кусок текста, а вместо этого позвоните нам. Мы подбираем объем бака, ориентируясь на свой опыт установки их в частных домах и на похожих объектах, так что сможем помочь вам с подбором бака и его монтажом под ключ.

Итак, сначала предлагаем оценить секундные расходы воды и сравнить их с подачей воды в дом (с помощью насоса и от поселкового водопровода). Для примера возьмем семью из 4-х человек, в доме пусть будет установлена стандартная ванная.

Согласно своду правил СП 30.13330.2020 максимальный расчетный расход воды на участке сети определяется по формуле, л/с:


где qпо таблице А2 для домов с ваннами равняется 0,3 л/с, для домов с душевыми – 0,2 л/с. Тут все просто. Для нашего случая получается q0 = 0,3 л/с

С коэффициентом α все интереснее: его вычисляют по трем критериям: из общего числа жильцов (U), количества сантехприборов (N) и вероятности их использования (P). Логика такая – чем больше жильцов и меньше приборов, тем вероятнее будет их использование и тем больше расход воды в моменте.

Чтобы расчет был нагляднее, возьмем пример, в котором количество пользователей равно 4 и в доме есть ванна. Вычисляем:


Коэффициент α определяем по таблице Б2 свода правил. Она более полезна для частного дома, так как вероятность использования сантехприборов (P) по расчету обычно меньше 0,1. Смотрим таблицу и получаем α = 0,261.

Итого максимальный расход в системе:


При переводе в метры кубические в час умножаем значение на 3600 (в часе 60 минут и в каждой минуте 60 секунд) и делим на 1000. Выходит 1,2 м3/ч.

То есть максимальный секундный расход обеспечит насос с производительностью от 1,2 м3/ч. При этом дебит скважины должен быть не менее 1,2/0,8 = 1,5 куба. Если скважина не обладает таким дебитом, то нужна буферная емкость с запасом на пиковые часы водопотребления или с регулировочным объемом. Если дебит больше, то использовать накопитель в системе смысла нет. Достаточно поставить мембранный бак с реле давления.

Важно! Чтобы определить, нужен ли накопительный бак в системе, сравните максимальные секундные расходы в системе с подачей воды в дом. Если подача меньше, то нужно использовать бак-накопитель.

Насос из скважины будет подавать воду в емкость, а из емкости ее будет качать насосная станция с большей производительностью, чем у скважинного насоса.

Далее вычисляем максимальный часовой расход воды в системе в м3/ч (количество воды в кубометрах, которое может быть израсходовано в системе за 1 час):


Чему равно α, мы уже определили ранее. В нашем примере выходит α = 0,261, а q0,hr выбираем по таблице А2 СП, там:

q0,hr= 300, если в доме есть ванная

q0,hr= 200 л/час, если в частном доме только душевые


Получившееся значение в м куб/час. То есть в пиковые часы расходуется почти 400 литров воды. Если ориентироваться на наш опыт, значения верные.

Дальнейшие вычисления зависят от производительности насосной установки, которая подает воду в накопительный бак. Рассмотрим два случая:

1) Если производительность насосной установки, подающей воду в бак, меньше значения максимального часового расхода qhr.

В частных домах это случается редко. Обычно воды подается в час больше, чем расходуется.

В этом случае СП обязывает использовать простую формулу:


где значение наверху – это производительность подающего скважинного насоса или подачи центрального водопровода в м3/ч;

n – количество включений в час. По своду правил значение колеблется от 2 до 4. Мы возьмем среднее n = 3.

Важно! Мы не рекомендуем использовать эту формулу. Свод правил создавался для сетей водоснабжения поселков, предприятий и многоэтажных домов. Там запас воды больше, поэтому при определении норм ориентировались только на количество включений насоса, не учитывая, что вода в баке может закончиться в самый не подходящий момент. Например, когда вы только намылились в душе. Воду из бака во внутреннюю систему подает насосная станция, и нужно, чтобы она хотя бы 5-10 минут отработала до холостого хода (сухого хода). Эта норма есть в советском СНиПе 2.04.02-84* ВОДОСНАБЖЕНИЕ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ.

Так что берем бытовую насосную станцию с производительностью, например, 1,5 м3/час или 0,417 л/с – она обеспечит наши максимальные секундные расходы в системе водопровода – и умножаем значение на 5 минут или 300 секунд:


По итогу нам нужен бак в 200 литров. Это вполне согласуется с нашей практикой.

Но что случится, если расход продлится дольше? Например, когда будет наполняться ванная. Ответ: в это же время бак будет наполняться водой из центрального водопровода или из скважины, поэтому насосная станция может работать гораздо дольше до опорожнения емкости.

Важно! Бака в 300 литров достаточно для частного дома с 5-6 проживающими, если часовой расход в системе меньше или равен поступающему в бак.

2) Если производительность насосной установки больше значения qhr.

Такое часто случается в загородных домах.

Применяем формулу:


где:

T – расчетное время водопотребления воды (сутки, смена), ч. Для частного дома берем 24 часа;

q– общий средний часовой расход воды в м³, принимаемый согласно пункту 5.11 свода правил;

Его считают, исходя из числа проживающих – например, их будет 4 человека.

Норма потребления равна 180 литрам на человека в сутки, поэтому:


В этой формуле:

U – количество водопотребителей;

qu – суточный расход воды в литрах на одного человека. Если есть ванна – 180 л/сут, если только душевые – от 130 л/сут. Данные берем по таблице A2 СП.

Результат получаем в кубометрах в час. При переводе на литры выходит 30 л/час.

С первым коэффициентом в формуле сложнее. Его вычисляют на основании двух параметров. Коэффициента часовой неравномерности потребления воды и параметром часовой неравномерности подачи воды насосом в сутки.

Коэффициент часовой неравномерности потребления воды равен:


q– уже известный нам средний расход воды в час в течении суток (м³/ч);

qhr – максимальный расход воды в час в системе – его мы уже тоже вычисляли.

в итоге получаем:


Расход в пиковые часы более чем в 10 раз превышает средний часовой расход в течение суток. Мы об этом говорим применительно к септикам – в частных домах и на дачах сток поступает неравномерно. И чем больше жильцов, тем меньше неравномерность расхода воды.

Второй коэффициент, влияющий на значение , это параметр часовой неравномерности подачи воды насосом в сутки. Определяется по формуле (в СП формула ошибочная, пришлось найти ее в старом СНиПе):


Так как насос для подачи воды в бак работает равномерно, коэффициент выходит:


Итого регулировочный объем:


Наконец мы получили все значения и можем вычислить объем накопительного бака:


где B = 1,1.

При выборе конкретной модели бака объем резервуара округляем в большую сторону. Получив результат в 222 литра, берем бак в 250 или 300 литров, в зависимости от производителя.


Для случая из примера подойдет емкость Экопром Т на 300 литров – вот ее чертеж

Система водоснабжения из скважины с накопительной емкостью и поплавковым датчиком уровня

Такая схема применяется для водоснабжения из малодебитовой скважины. В бак, который по-другому называют буферной емкостью, монтируют два поплавка. Один дает сигнал насосу в скважине, что пора накачивать воду в бак. Другой работает в паре с насосной станцией и выполняет функцию реле сухого хода. Если воды в баке нет, он опущен, и насосная станция не включается, даже если пользователь открывает кран. Если вода в баке есть, то система работает в стандартном режиме.


Поплавковый клапан, встроенный в крышку бака. Фото Загород

Насос, который подает воду во внутреннюю систему водоснабжения дома, запитан через два размыкателя: поплавок и штатное реле давления.



Электрическая схема подключения поплавкового выключателя в системе водоснабжения из низкодебетовой скважины с накопительным баком. В первом случае замкнуты черный и коричневый провода. Когда поплавок опущен, цепь замкнута и насос качает. Во втором случае в схеме не участвует синий провод, и насосная станция качает, когда поплавок поднят.

Правильная схема водоснабжения частного дома с накопительным баком

Существует две схемы водоснабжения частного дома с накопительным баком: правильная и неправильная. Сначала поговорим о правильной.


Водоснабжение частного дома с накопительным баком: правильная схема

Такая схема предполагает, что нужно купить два насоса: погружной, который опускают в скважину, и поверхностный, который накачивает воду во внутреннюю систему. При этом накопительный бак не обязательно размещать на чердаке, можно выделить для него техническое помещение на первом этаже или в подвале. Давление в системе обеспечит насосная станция.


Накопительный бак с насосной станцией и водонагревателем в недостроенном доме

Вода при открытии крана расходуется из бака. А в бак поступает, когда уровень воды в скважине повысится достаточно для срабатывания насоса в скважине.

Можно ли использовать погружные насосы вместо поверхностной станции?

Колодезные использовать можно, но это не так эффективно. К тому же они всегда должны быть опущены в воду, иначе насос перегревается, вода их охлаждает. Если насос перегреется, то:

- В лучшем случае выключится, так как сработает защита от перегрева. В худшем – выйдет из строя.

- Нагреет воду. Холодная вода будет уже не такой холодной. У нас бывали случаи, когда неисправный насос нагревал воду даже в колодце, хотя там вода остужается быстрее, чем в помещении.

Но у таких насосов есть плюс – они оснащены поплавком с завода, дополнительный устанавливать не нужно.

Скважинные насосы опускать в накопительную емкость не рекомендуем. У них нет поплавка, они обычно узкие (3-4 дюйма в диаметре) и длинные и часто работают только в вертикальном положении. Некоторые нуждаются в специальном чехле для охлаждения в емкости.

Совет: Если у вас есть скважинный или колодезный погружной насос, то «приколхозить» его в бак можно. Но внимательно прочитайте перед этим инструкцию.

Подробности о том, какие насосы в каких случаях использовать, читайте на нашем сайте в разделе «Водоснабжение» или узнавайте у наших инженеров. Мы подбираем, монтируем и обслуживаем оборудование для водоснабжения уже более 10 лет.

Самотечная система водоснабжения из скважины с накопительной емкостью – неправильная схема

Гравитационная схема водоснабжения популярна у дачников-самоделкиных. Отличается от правильной системы двумя моментами:

1) Бак размещают на чердаке или подвешивают на антресоли, как на фото ниже.

2) Насосную станцию не используют.


Для гравитационной системы важно, чтобы бак располагался как можно выше

При такой схеме предполагается, что вода самостоятельно под действием силы тяжести растекается по водопроводу дома. По сути, это водонапорная башня в миниатюре.

Но в частных домах это работает плохо. Минимально допустимое давление в квартире по нормам – 1,5 бара. Такое давление нужно для нормальной работы бытовой техники, накопительного водонагревателя, а так же для комфортного использования сантехприборов.


Теххарактеристики водонагревателя

Минимальное давление для работы бойлера – 0,6 бара. Давления в 0,6 бара можно достичь, если подвесить бак на 6 метров от уровня первого этажа. В остальных случаях давления не хватит. Если в доме 2 полноценных этажа и есть теплый чердак для размещения емкости, то (вроде как) давления хватает. Но будет ощущаться нехватка напора. Помыться в душе нормально не получиться, быстро набрать ванну – тоже. Все приборы придется размещать только на первом этаже.

Владельцы дач и частных домов пытаются сэкономить на насосной станции и затратах на ее электроснабжении. Однако насос, качающий в бак, тратит больше энергии. Насосная станция для небольшонго дома стоит относительно недорого – около 10 000 рублей, а разница в эксплуатации этих двух систем огромная.


Фото – скрин с ролика на YouTube. В видео владелец частного дома рассказывает о своей версии гравитационной системы водоснабжения. Там он жалуется, что стиральная машинка у него работает очень долго из-за низкого давления в системе.

Важно! Используйте правильную схему водоснабжения частного дома с накопительным баком.

Водоснабжение из резервуара с привозной водой

В быту используют две схемы: с наземным резервуаром, который устанавливают в доме, и с подземным. Второй вариант предпочтительнее, так как подземный бак вмещает в себя больше воды. Например, можно установить емкость в 10 кубов. В дом та не поместится, так как в ширину и высоту достигает 2,5 метров, а вот закопать ее не составит труда, да и мешаться она не будет. Плюс надо учитывать, что полный бак воды создает большую нагрузку на перекрытия.


Схема подключения водопровода от подземного резервуара

Водопровод от подземного резервуара проводят в дом по схеме, похожей на схему водопровода от колодца: в бак опускают только колодезный насос, а всю автоматику располагают в доме. Либо используют насосную станцию.

У колодезного насоса есть преимущества – в отличие от насосной станции он не занимает место в вашем частном доме и не создает шум. При использовании колодецного насоса для ввода трубы в бак используйте такую латунную врезку:


Единственное – в продаже обнаружить нам ее не удалось. Если кто знает, где можно ее приобрести, просьба подсказать.

За неимением лучшего можно использовать вот такой пластиковый комплект от компании Евролос:


Монтажный комплект Евролос для кессона

Недостатки такой системы – дорогая вода, которую приходится часто заказывать. Пример: у вас дом на 3 человек. Каждый потребляет в день 180 литров, то есть на всех уходит 540 литров в сутки. Если смонтировать бак на 10 кубов, то воды из него хватит на 18 дней. То есть воду нужно заказывать 2 раза в месяц. Поэтому обычно ставят не более 4 кубов и воду жестко экономят.

Товар, который можем порекомендовать, – емкость ДПВ 4000 от производителя Мультипласт (выпускает также септики Термит):


4-х кубовая емкость для питьевой воды подземного исполнения ДПВ 400

Цена за 1 куб технической воды зависит от региона и удаленности от города, а также от объема. В Ленобласти 10 кубов обойдут в 8400 руб. и более. Это минимум 17 000 рублей в месяц только на техническую воду. Питьевую придется покупать отдельно.

Однако есть возможность сэкономить и не покупать техническую воду, а собирать ее в период дождей.

Накопление дождевой воды под технические нужды

Сбор осадков – идея далеко не новая. Такое часто можно встретить в регионах с дорогой водой и склонных к засухе. Количество воды, падающей с неба, измеряется в мм. Существует норма осадков по месяцам и в целом по году.

Количество осадков — это высота слоя воды в миллиметрах, который образовался бы на поверхности земли, если бы вода не впитывалась в землю и не испарялась. 1 мм осадков — это 1 килограмм воды на каждый квадратный метр земной поверхности.

Для Санкт-Петербурга годовая норма осадков – 706 мм, в Москве 678 мм. Данные с разных погодных сайтов разнятся, поэтому предлагаем использовать вот эту таблицу с нормами осадков по нашим основным регионами работы – Москвой и Санкт-Петербургом:


Хороший «урожай» можно собрать с мая по ноябрь. В этот период выпадает 467 мм жидких осадков. То есть с 1 квадратного метра крыши можно собрать 467 литров воды в год. Например, у дома 10 на 10 кровля 100 кв.м. Она позволит собрать 46700 литров воды в год в Москве и примерно столько же в Питере. Что составляет примерно 18% потребности в воде для четырех жителей загородного дома. Получится сэкономить 37 000-40 000 в год. Это не считая некоторых нюансов. Во-первых, дождь идет неравномерно. Какой-то месяц будет засушливым, а потом за день выпадет месячная норма. Вспомните июнь и июль 2021 года, тогда дождей в Петербурге почти не было. Во-вторых, в сильный дождь часть воды пропадет, так как сработает аварийный перелив. Из-за этой нестабильности системы сбора дождевой воды распространения в России не получили. Например, наша компания несколько раз делала расчет и проект системы сбора осадков, но до реализации проекта у нас ни разу так дело и не дошло, клиенты отказывались.

Как итог: дом для постоянного проживания ливневые стоки на 100% водой не обеспечат. Однако для дачи это может быть актуально, но лишь тогда, когда нет возможности выкопать колодец или пробурить скважину. Также может подойти для промышленных предприятий с большими площадями кровли.

С этой системой есть еще одна проблема – под нее нужна большая емкость. Чем больше емкость, тем меньше воды теряется за счет аварийного перелива Пластиковые баки на 3-4 кубометра стоят 70 000-80 000 руб. Можно закапывать бетонные кольца диаметром 1,5 метра. Последний вариант мы как-то считали, с учетом монтажа получилось дорого. Подземные пластиковые резервуары нужно якорить и обсыпать ЦПС, это тоже деньги.


Обустройство системы сбора дождевой воды. Тут самотечный слив излишков, но можно организовать принудительный с помощью обычного дренажного насоса, если канава не глубокая. Да еще раз отметим, что сброс в автономную канализацию невозможен. В условиях дачного участка надо отводить это в ливневую канализацию и затем в канаву.

Важно! Собирать воду из системы дренажа категорически не рекомендуем – в емкость будут попадать частица песка и грунта. Это приведет к выходу из строя насоса, а вся грязь пойдет в водопроводную систему.
Монтаж водопровода от скважины с накопительным баком своими руками

Применяется при низком дебите скважины.

Дебит – это потенциал скважины. То, сколько воды может дать скважины за единицу времени. Низкий дебит высчитывают, если секундные расходы меньше потребности системы в периоды максимального водозабора. При этом производительность насоса ниже дебита скважины на 20 %. А когда насос не может обеспечить водой все сантехприборы (особенно в пиковые часы), нужна накопительная емкость.

Насосную станцию, которая качает из емкости, наоборот подбирают так, чтобы ее производительность была выше максимального расхода в системе. Для частного дома мы рекомендуем насосную станцию производительностью 2 м3/ч и бак от 300 литров.

Если сомневаетесь в расчетах, обратитесь к нашим специалистам, они помогут в подборе емкости. Вы может приобрести у нас продукцию компании Экопром и необходимые комплектующие, а также заказать монтаж всей системы под ключ.

Оборудование скважины

Ее можно оборудовать двумя способами – с помощью кессона и с применением адаптера. Подробно об этом мы говорили в статье Водопровод на даче из скважины: схемы, устройство и инструкция с фото, как сделать своими руками. Экономным рекомендуем ставить адаптер:

- Просверлить в обсадной трубе отверстие на глубине 1,5 м от уровня земли. Используйте коронку диаметром 40-44 мм. Если нет коронки, возьмите сверло по металлу 10-12 мм, а затем расточите отверстие напильником или шарошкой. Второй вариант менее удобен, так как занимает много времени.

Сверление отверстия для скважинного адаптера с помощью биметаллической коронки.png

- Смонтировать адаптер. Разделите адаптер на две части. Возьмите резьбовую часть адаптера и опустите ее в скважину с помощью Г-образного шланга с загнутым концом. Закрепите адаптер на трубе. Для работы понадобится два человека: один опускает адаптер в скважину, другой фиксирует обжимное кольцо и затягивает гайку.

- Установить насос. Перед этим подсоедините его ко второй части адаптера, а на трубе ПНД между насосом и адаптером установите обратный клапан. Затем с помощью Т-обратного монтажного ключа опустите адаптер с насосом в скважину. Соедините обе части адаптера. Не забудьте перед этим к насосу прикрепить страховочный трос.

- Запитать насос. Электрический провод от насоса подсоедините к крышке для скважины с клеммной колодкой. А уже от крышки проведите кабель в дом в технической трубе. Не забудьте соединить провод насоса с проводом поплавка в баке – схему для этого мы давали выше.

- Подсоединить к адаптеру ПНД трубу с помощью муфты. Для наружного водоснабжения возьмите трубу 32 мм с синей полосой.


Смонтированный адаптер с ключом.jpg

Более подробно об установке адаптера мы говорили в материале «Обустройство скважины с адаптером». Но если вы не хотите делать все своими руками, звоните нам. Здесь мы рассказывали, как монтируем адаптер под ключ и приводили примеры смет.

Прокладка трубы до дома

Глубина траншеи: на глубину промерзания. В Ленинградской области мы копаем траншеи 1,5 метра в глубину. Ширина: 50 сантиметров. Трубу лучше укладывать змейкой, чтобы не было линейного натяжения. В той же траншее проложите техническую трубу 20 мм с электрокабелем.

Ввод трубы в дом и установка автоматики

Заведите трубу в дом через гильзу в фундаменте. Гильзы для водопроводных и канализационных труб нужно закладывать еще на этапе заливки фундамента. Затем на ПНД трубу установите фитинг-переход с ПНД 32 мм на наружную резьбу 1” и латунный тройник 1” с внутренней резьбой. На верх тройника вкрутите футорку 1”- ½”, а затем гермоввод для греющего кабеля. Также нужно смонтировать комплект греющего саморегулирующегося кабеля, который вставлен внутрь трубы вместе со специальным уплотнителем (сальник, идет в комплекте с кабелем).

Сбоку на тройник наденьте фитинг 1” с переходом на внутреннюю трубу – полипропиленовую или металлопластиковую. После идет тройник с отводом на поливочный кран, косой фильтр, фильтр-колба, реле сухого хода, соединитель пятиходовой с манометром и, наконец, накопительный бак.

Также не нужно забывать, что кроме водопроводной трубы в дом заводится электрокабель от насоса в ПНД трубе.


Монтаж водоснабжения с накопительным баком. Так как бак большой, он расположен на улице

Монтаж накопительного бака и насосной станции

Накопительный бак устанавливают на пол или на специально подготовленную площадку. Обратите внимание, что наполненный водой бак тяжелый, закрепите его надежно. Бак монтируют только после фильтров, чтобы туда не попадала грязь. Патрубки можно заказать у производителя или сделать отверстия самостоятельно с помощью сверла.


Парень на YouTube показывает на канистре, как вкрутить штуцер


Штуцер надо разделить. Одну часть с прокладкой завести внутрь бочки, вторую вкрутить снаружи


В конце обязательно затянуть


Система водоснабжения с накопительным баком в коттедже. Фото из Интернета

Важно! Если вы заказываете бак для воды Экопром через нашу компанию, врезки в бак мы делаем бесплатно. Нужно будет оплатить только стоимость самого фитинга.

Развод воды по дому

Монтаж почти готов, осталось сделать разводку внутренних труб по дому. Используйте ПП трубы и тройниковую разводку или металлопластик и коллекторную разводку. Первая дешевле, вторая более эстетична, так как трубы спрятаны в стенах или в стяжке пола. Как это сделать, читайте в нашем материале Разводка труб водоснабжения в частном доме, как правильно сделать своими руками: схемы и нюансы монтажа.

Монтаж подземного бака для воды

Монтаж подземного бака – затратное дело. Мы уже приводили примерную стоимость подземного бака (70 000-80 000 руб), монтаж тоже недешевый.

Если вы все же решились брать подземный бак, то рекомендуем ёмкость для питьевой воды от компании «Мультипласт». Вот ее монтажная схема:


Как видите, при монтаже нужно залить бетонную плиту или привезти готовую. Установить на нее емкость, засыпать все ЦПС. Все это дорого и трудозатратно. Чтобы сохранить гарантию на емкость, нужно доверить монтаж профессионалам, официальным дилерам. Например, компании Загород. У нас эта емкость стоит 76500 рублей на май 2022 года. Актуальный ценник уточняйте у менеджеров.

Важно! При использовании насосной станции перед ней обязательно установите обратный и косой фильтр для отсечения крупного мусора.

7 важных советов при монтаже накопительной емкости своими руками

1.

Используйте пластиковые емкости из пищевого полиэтилена. У них лучшее соотношение цены и качества. Если ее нужно разместить в доме, то заранее изучите чертеж емкости и определитесь, где она будет стоять и как ее занести в помещение.


Чертеж накопительной емкости T 300 л для воды. Такая емкость пройдет в любой дверной проем

2.

Кабель от поплавкового переключателя можно ввести через гермоввод, врезав его в верхнюю часть бака. В комплекте с ним идет груз, который регулирует высоту срабатывания. Либо для регулирования можно врезать в резервуар штангу – например, из полиэтиленовой трубы – и закрепить поплавки на ней с помощью кабельных стяжек.


Тут показан гермоввод для кессона, но его можно использовать и для бака

3.

Для врезки в бак используйте латунные фитинги.

4.

Не пренебрегайте аварийным переливом из емкости. Если вы затопите дом – особенно если у него деревянные перекрытия или деревянный каркас – разоритесь на ремонте.

5.

Для слива воды предусмотрите кран внизу бака. Его можно совместить со сливом для обслуживания.

6.

Для врезки входов/выводов используйте специальные плоские площадки, предусмотренные производителем.

7.

Предусмотрите защиту насосной станции от работы вхолостую.

Заключение

Хотите установить правильный и работающий водопровод с накопительным баком у себя дома или на даче – следуйте нашим инструкциям или сразу звоните по телефонам в шапке сайта. Мы не монтируем «колхоз», применяем только проверенные схемы водоснабжения, даем гарантию на монтаж, предлагаем рассрочку, подбираем качественное оборудование по адекватным ценам. Перед тем, как посчитать смету, к вам на участок выедет наш инженер, который оценит ситуацию на участке и вместе с вами примет решение – нужна ли вам система водоснабжения частного дома с накопительным баком или можно обойтись без дополнительного оборудования и сэкономить.

В конце выезда вы получите готовую схему водоснабжения с правильно подобранным накопительным баком, а также смету с перечнем всех материалов (буквально до винтика) и итоговой ценой за монтаж.

Задать вопрос
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Узнайте стоимость канализации под ключ здесь:

Ответьте на несколько вопросов и получите точную стоимость установки загородной канализации!

Какое количество проживающих планируется в доме?

Уже сделали расчет в
другой компании?

Всегда можно найти еще более выгодные условия и избежать уловок продавцов. Мы сделаем бесплатный аудит вашей сметы на возможные подводные камни и поможем сэкономить.

Прикрепите расчет или проект

    Выберите файл Заменить файл
    Выберите файл с расширением (doc, docx, xls, xlsx, txt, rtf, pdf, png, jpeg, jpg, gif) и размером, не превышающим 20 МБ.
    * - Обязательные поля

    Нажимая на кнопку "Отправить", вы даете согласие на обработку персональных данных


    Online-калькулятор: узнайте стоимость канализации за минуту!

    Сколько будет стоить установка автономной канализации под ключ? Узнайте прямо сейчас!

    Просто заполните форму и получите готовую смету на установку септика / станции биологической очистки.

    На основании введенных Вами параметров, мы за несколько секунд рассчитаем для Вас цену оборудования, материалов и работ, необходимых для установки канализации на даче или в загородном доме.

    Online-калькулятор: узнайте стоимость установки водоснабжения за минуту!

    Сколько будет стоить установка водоснабжения в частном доме под ключ? Узнайте прямо сейчас!

    Просто заполните форму и получите готовую смету на установку водоснабжения в Вашем доме.

    На основании введенных Вами параметров, мы за несколько секунд рассчитаем для Вас цену оборудования, материалов и работ, необходимых для установки водоснабжения на даче или в загородном доме.

    Online-калькулятор: узнайте стоимость установки отопления за минуту!

    Сколько будет стоить установка отопления в частном доме под ключ? Узнайте прямо сейчас!

    Просто заполните форму и получите готовую смету на установку отопления.

    На основании введенных Вами параметров, мы за несколько секунд рассчитаем для Вас цену оборудования, материалов и работ, необходимых для установки автономного отопления на даче или в загородном доме.
