В этом материале расскажем о важном элементе домашнего водоснабжения –гидроаккумуляторе. На ваших глазах мы раскрутим его вплоть «до винтика», сделаем массу фото и параллельно разберемся в его устройстве и принципе работы.
Из статьи вы узнаете:
- Как работает гидроаккумулятор для водоснабжения;
- Какие элементы входят в систему автономного водоснабжения частного дома кроме гидробака – и почему они обязательно работают в связке;
- Как устроен и из чего гидроаккумулятор;
- Как определить объем бака;
- Какой гидробак нужен вашей системе водоснабжения – и нужен ли он вообще;
- В чем разница между горизонтальным и вертикальным гидроаккумулятором и какой из них лучше.
Виды гидроаккумуляторов
В широком смысле гидроаккумулятор (от «аккумулятор» и «гидра» – жидкость) – это накопитель энергии жидкости, который подает ее в систему по необходимости. Все гидробаки подразделяются на два основных вида – с механическим и пневматическим накопителем.
У баков с механическим накопителем, в свою очередь, такая классификация:
- Грузовые. Накаливают жидкость и возвращают ее в систему за счет потенциальной энергии груза, находящегося на определенной высоте. То есть, вода набирается и поднимает груз, который в дальнейшем выдавливает ее в систему. Давление в такой системе будет постоянным, оно прямо пропорционально массе груза.
- Пружинные. Заполняя гидроаккумулятор, вода через поршень сжимает пружину. В качестве аккумулятора энергии используется сила сжатия пружины.

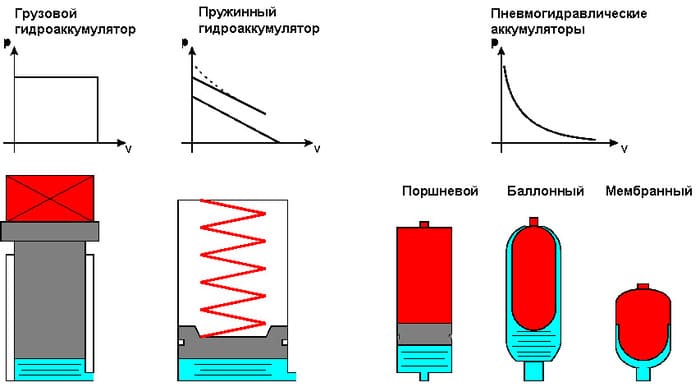

Виды гидроаккумуляторов
Грузовые гидроаккумуляторы довольно массивны – требуется внушительный груз, чтобы создавать достаточное давление. Данные баки имеют плохие массово-объемные характеристики, что, в свою очередь, ограничивает область их применения. Они используются в промышленности, когда необходимо постоянное давление.
Пружинные гидробаки также применяются в гидравлике и иногда в системах водоснабжения, когда системе требуется гаситель гидроударов. Они нашли применение в блоках управления насосом и автоматических станциях водоснабжения. Один из примеров мы покажем ниже.
В работе гидроаккумуляторов с пневматическим накопителем (пневмогидравлические аккумуляторы) используется азотная (или газовая) подушка. Они накапливают жидкость и подают ее в систему под воздействием сжатого газа, как правило, инертного. Именно они получили наибольшее распространение. В быту они получили такое разделение:
- Гидроаккумуляторы – используются для автоматизации холодного водоснабжения;
- Расширительные баки – компенсируют тепловое расширение, используются в закрытых системах отопления и горячего водоснабжения.
Гидроаккумуляторы также имеют свою классификацию в зависимости от того, что является разделителем среды:
- Баллонные – жидкость собирается в жидкостной камере, которая соединена с гидросистемой. При увеличении давления газ в баллоне сжимается, и жидкость поступает в гидроаккумулятор. При понижении давления сжатый газ вытесняет рабочую жидкость в систему;
- Поршневые – работает по тому же принципу, но разделительной средой служит поршень;
- Мембранные – именно эти гидробаки преимущественно используются в частном водоснабжении.
Мембранные баки работают согласно закону Бойля-Мариотта: P×V=const (где P – давление газа, V – занимаемый им объем). Жидкость закачивается в мембрану. При уменьшении объема (сжатии газа) давление прямо пропорционально возрастает.
В пневмогидравлические баки для системы водоснабжения частных домов обычно закачивается воздух. В некоторых дорогих сериях также встречается азот, например, Reflex DE, Flamco Airfix RP. Однако азот чаще применяется в промышленности. Преимущество этого газа в том, что он меньше подвержен изменению давления в зависимости от изменения температуры.
Кстати, мембраны в пневмогидравлических баках также бывают разными. Диафрагменные, заполняясь жидкостью, растягиваются вплоть до корпуса гидробака. Их часто применяют в расширительных баках для отопления или ГВС. В гидроаккумуляторах они не используются – материал такой мембраны не подходит для питьевой воды. В частном холодном водоснабжении предпочтение отдается не диафрагменным мембранам, которые не контактируют со стенками корпуса.

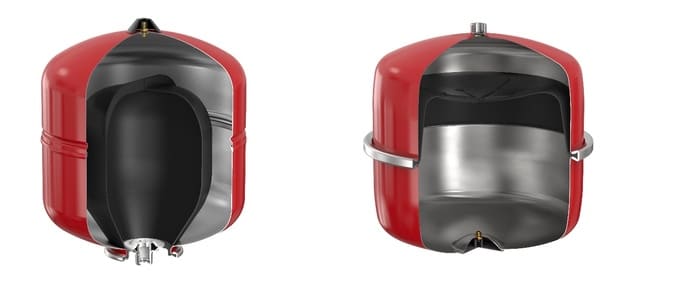

Мембраны в гидроаккумуляторе и расширительном баке
Теперь перейдем к тому, как работает гидроаккумулятор для домашнего водоснабжения.
Что представляет собой гидроаккумулятор для водоснабжения в частном доме
Гидроаккумулятор для водоснабжения – это металлический герметичный бак с мембраной, с одной стороны которой вода, а с другой – сжатый воздух. По сути, гидроаккумулятор – это сосуд, в котором скапливается холодная вода. Но в отличие от накопительного бака, вода в нем не просто собирается, а аккумулируется под давлением.
Вот так выглядит гидроаккумулятор внутри:

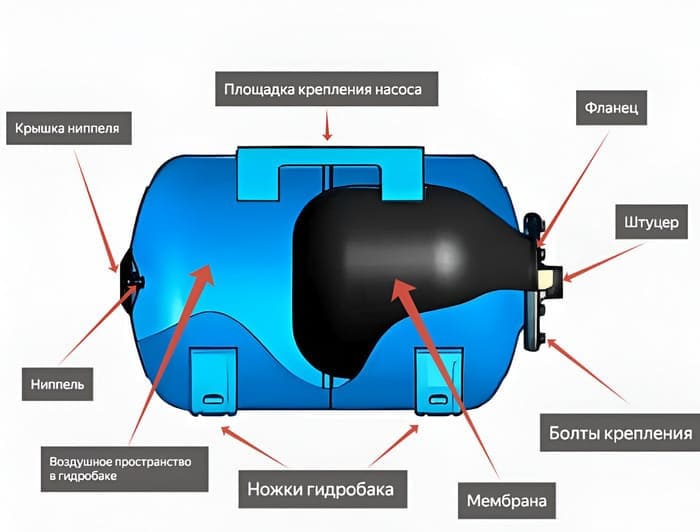

Схематичное изображение гидроаккумулятора
Вода собирается в резиновой мембране (по-другому, «груше»). В воздушное пространство закачивается воздух (начальное давление – P0) или инертный газ - азот.
Воду подает водяной насос. Заполняясь жидкостью, «груша» растягивается, воздух соответственно сжимается, и давление в системе растет. При открытии крана воздух «выталкивает» воду в трубопровод. Подробнее принцип работы гидроаккумулятора рассмотрим ниже.
Зачем гидроаккумулятор нужен в системе водоснабжения
Суть работы гидроаккумулятора – решить основную задачу по автоматизации водоснабжения. Сделать так, чтобы вода поступала по запросу просто при открытии крана. Раньше это решалось с помощью водонапорных башен – насос наполнял башню по сигналу датчика уровня воды в емкости на ее вершине. А затем вода стекала из верхней точки к точкам водоразбора под действием силы тяжести.
Гидроаккумулятор – более современное решение для той же задачи. Проще и экономнее, чем строительство водонапорной башни. С точки зрения физики, гидробак связывает два параметра – давление (P) и запас воды. Зависимость прямо пропорциональная: чем больше запас воды, тем выше давление. Это позволяет автоматизировать работу насоса, отталкиваясь от P в системе, и получать воду по запросу. Конкретно за включение и отключение насоса отвечает автоматика – реле давления (самый распространенный и проверенный вариант) или частотный преобразователь. То есть, понадобилась вода – открыли кран и используем запасенную жидкость. Когда вода в мембране почти заканчивается – автоматика запускает насос, и тот докачивает необходимое количество. Таким образом, пока в гидробаке остается вода, насос не включается каждый раз при небольшом водоразборе – это сохраняет его рабочий ресурс.
При этом необходимо учитывать, что вода – несжимаемая среда, в отличие от газов. Это значит, что даже под давлением она не меняет объем. При закрытии крана или любых других изменениях в системе возникает резкий скачок давления – гидроудар, который может повредить арматуру и трубопровод. Необходим демпфер, чтобы его смягчить – для того и используется гидробак.
В итоге выходит, что гидроаккумулятор в системе водоснабжения частного дома:
- запасает воду под давлением и отдает ее по запросу пользователей;
- благодаря этому же запасу жидкости сокращает цикл включений-отключений насоса, продлевая его службу;
- компенсирует давление и защищает трубопровод от его резких скачков – гидроударов.
Важно понимать, что гидроаккумулятор не служит полноценным резервуаром, как при водоснабжении из емкости. Водоснабжение из емкости, которую еще называют регулирующей, требуется, когда расход воды превышает возможности источника (дебета скважины или колодца). Создается резервуар, водой из которого пользуются люди в доме.
В подобном водоснабжении используется есть два насоса:
- первого подъема – закачивает воду из источника в резервуар, чтобы поддерживать объем в регулирующей емкости.
- второго подъема – подает воду из емкости к пользователям. Его задача – обеспечить расход воды в системе. Этот насос уже работает в паре с гидроаккумулятором, который защищает его от частых включений-отключений.
Насос второго подъема, как правило, более производительный, зачастую в несколько раз. Ему необходимо обеспечивать нормальный напор не только в течение дня, но и в часы пикового расхода, который обычно приходится на вечер, когда все дома: кто-то моет посуду, другой принимает душ, третий запустил стиральную машину и т.д.
Подробнее о такой системе мы рассказывали в другом материале.
Гидробак значительно меньше таких резервуаров, да и по своему назначению не подходит на роль буферной емкости. Питьевая вода не должна застаиваться в мембране, ей необходимо регулярно циркулировать, чтобы не стать рассадником бактерий.
Важно!
Гидробак используется в системе водоснабжения в связке с насосом, который может обеспечить требуемый расход воды.
Кстати, выбор гидробака зависит от используемой автоматики. Например, с автоматикой на базе частотного преобразователя достаточно бака объемом до 8 л. Его единственная задача – компенсировать гидроудары. Обеспечить запас жидкости он не сможет, так что насос будет включаться каждый раз при запросе на воду. И это не вредит насосу – «частотник» снижает нагрузку, обеспечивая плавный запуск и остановку работы. Данная автоматика поддерживает заданный напор посредством преобразования частот электрического тока. Объем в гидробаке практически не меняется. Вода задерживается в мембране, а это, как мы заметили выше, со временем превращается в удобную среду для развития бактерий. Так что смысла в большом объеме гидробака нет.
В качестве гасителя гидроударов можно использовать не только гидроаккумулятор. Есть компенсаторы с подпружиненными пластинами, которые устанавливаются отдельно или используются в составе электронных блоков управления. По сути, это небольшой гидроаккумулятор пружинного типа.
Принцип его действия следующий. Вода в мембране давит на подпружиненный поршень, пружина сжимается, и силой своего собственного сжатия уменьшает гидроудар.
Особенность автоматики с компенсатором гидроударов заключается в том, что в таких системах насос отключается не по достижению верхнего порога давления, а в отсутствие протока жидкости – другими словами водоразбора. Это необходимо, чтобы избежать цикличности в работе автоматики.
Цикличность – это частое включение или отключение насоса, повторяющееся с определенной периодичностью. В случае использования реле давления типа РДМ-5, насос согласно своей расходно-напорной характеристике может достигать порога отключения при маленьком протоке. И, соответственно, такая автоматика будет часто отключать насос, пока водой пользуются. Такой режим работы сокращает ресурс насоса и уменьшает комфорт пользования водой из-за скачков напора.
Для детекции протока в бытовых и промышленных системах автоматизации водоснабжения используются герконовые датчики. При закрытии крана водоразбор прекращается, но насос работает еще несколько секунд. Давление в системе моментально увеличивается до максимума. Пластина принимает на себя гидроудар до момента, пока насос не отключится.

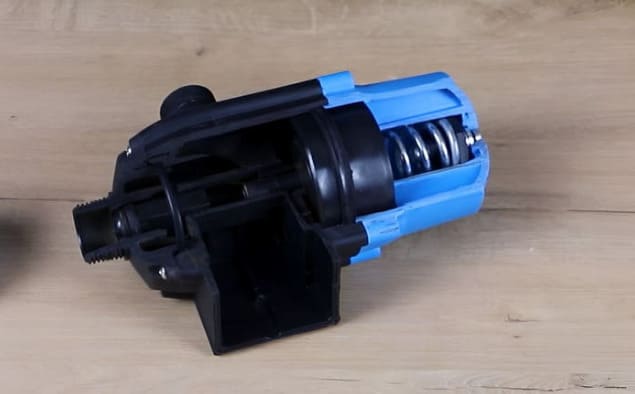

Блок автоматики с пружинным компенсатором давления
Без гидроаккумулятора система водоснабжения подвергается постоянным скачкам давления, а автоматика работает нестабильно. То же самое происходит при разрыве мембраны в гидробаке – реле может несколько раз повторно включать насос, в трубах слышатся глухие удары и вибрация. Поэтому демпфер – необходимость, чтобы обеспечить комфортное водопользование и защитить водопровод.
Горизонтальный или вертикальный гидроаккумулятор – в чем разница
Гидробаки для системы водоснабжения бывают горизонтальными и вертикальными.

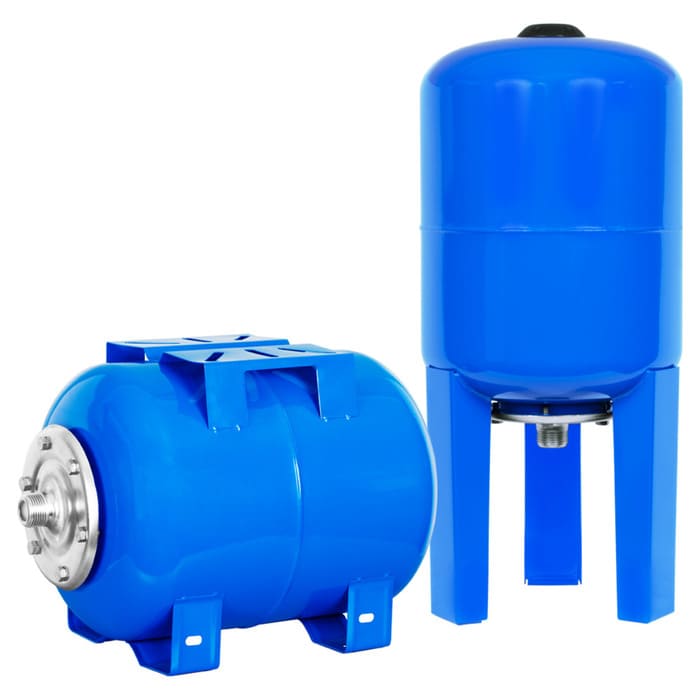

Горизонтальный и вертикальный гидроаккумуляторы
Существенное отличие между ними – в форме мембраны. У вертикальных баков она овальная, а у горизонтальных моделей большого объема (80-100 л) принимает более грушевидную форму.

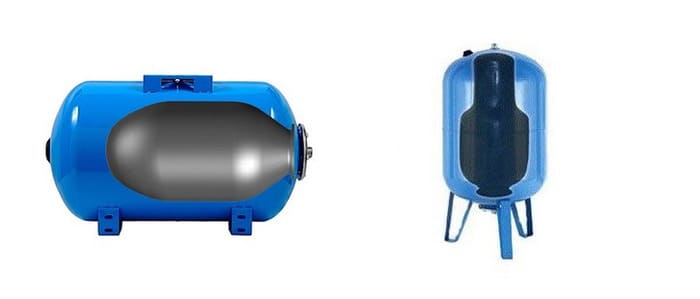

Форма мембраны в горизонтальных и вертикальных гидробаках свыше 100 л отличается
Горизонтальные гидроаккумуляторы ограничиваются объемом в 100 литров. Иначе мембрана, раздувшись, будет провисать под силой тяжести и падать на нижнюю часть корпуса. А это может повлечь растяжение и повреждение мембраны.
Вертикальные же могут быть любого объема. В баках свыше 100 л используется проходная мембрана. Она крепится не только на фланце, но и со стороны ниппеля с помощью специального держателя. Это обеспечивает дополнительную фиксацию и гарантирует, что «груша» не накренится и не станет контактировать со стенками корпуса при заполнении. Часто автоматику для таких гидроаккумуляторов устанавливают сверху на держатель мембраны.
В баках с меньшим объемом мембрана закрепляется только фланцем.
Проходную мембрану используют и в горизонтальных гидробаках для дополнительной фиксации, но их объем все равно не превышает 100 л – даже с держателем «груша» рискует «провиснуть» под силой тяжести воды.

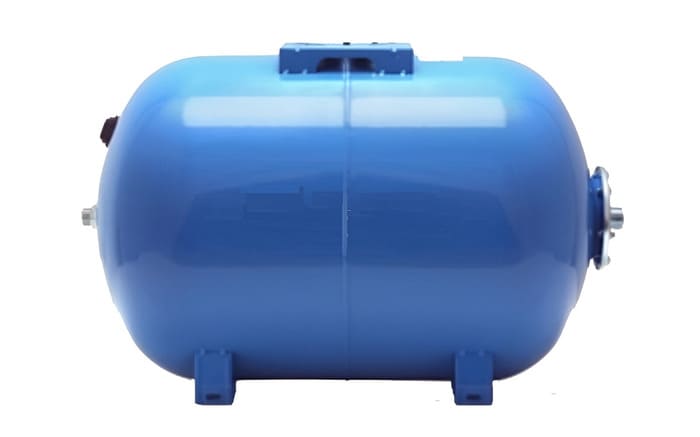

Горизонтальный гидроаккумулятор для водоснабжения в частном доме с проходной
Иногда нам задают вопрос: «Можно ли устанавливать горизонтальный бак вертикально?» Ответ однозначно да горизонтальный гидроаккумулятор вне зависимости от объема может располагаться вертикально, причем как фланцем вверх, так и вниз. И даже более того – вертикальная установка горизонтального гидроаккумулятора предпочтительнее.
При организации водоснабжения для наших клиентов мы обычно руководствуемся следующим принципом выбора исполнения гидроаккумулятора:
- Если бак нужно разместить в техническом помещении частного дома или санузле, и его объем не превышает 50 л, мы выбираем горизонтальную модель и вешаем ее на стену вертикально. У горизонтальных гидробаков нет «ножек», мешающих размещению на стене, и он будет работать в обоих положениях.
- Если автоматику и гидроаккумулятор нужно разместить в кессоне, выбираем вертикальный гидроаккумулятор объемом от 24 л на ножках – он просто стоит на дне.
- Если же объем гидробака свыше 100 л, выбора особо нет – всегда берем вертикальный.
- Маленькие гидробаки до 12 литров не имеют площадок для закрепления. Они фиксируются на стене специальным хомутом или же просто висят на трубопроводе.
В целом, принцип работы вертикальных и горизонтальных баков одинаков. Нельзя сказать, какой гидроаккумулятор лучше или хуже – принципиально то одно и то же устройство.
Гидроаккумуляторы для систем водоснабжения в частных домах предлагают многие производители. Например, Belamos, Джилекс, Вихрь, Wester, Reflex, Zilmet и другие.
Устройство гидроаккумулятора
Чтобы показать, из чего состоит гидроаккумулятор, мы разберем его самостоятельно. Для примера взяли горизонтальный гидробак Belamos баллонного типа объемом 24 литра. Такими баки являются самыми распространёнными в системах водоснабжения для частного дома.

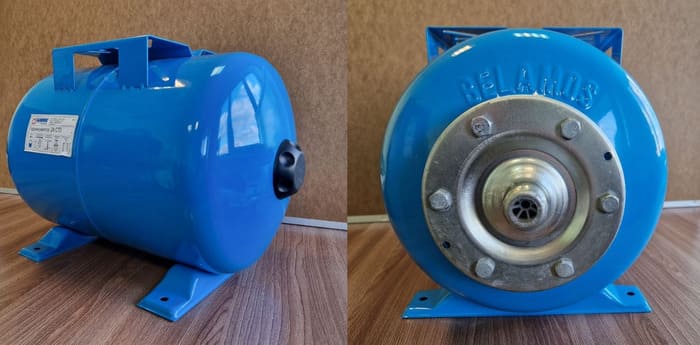

Гидроаккумулятор горизонтальный Belamos 24л
В устройство пневмонидроаккумулятора для водоснабжения входят следующие элементы:
- Металлический корпус;
- Резиновая мембрана или «груша»;
- Стальной фланец;
- Ниппель.
Теперь подробнее о каждом.
Корпус гидроаккумулятора
Корпус гидроаккумулятора выполняют из стали, нержавеющей или оцинкованной. Нержавеющая сравнительно лучше – она не подвержена коррозии и дольше служит. Но такие баки, как правило, дороже.
Стандартная форма баков цилиндрическая, со скругленными или сферическими основаниями. Маленькие гидробаки (до 10-15 л), которые размещают на стене или трубопроводе, могут быть сферическими.

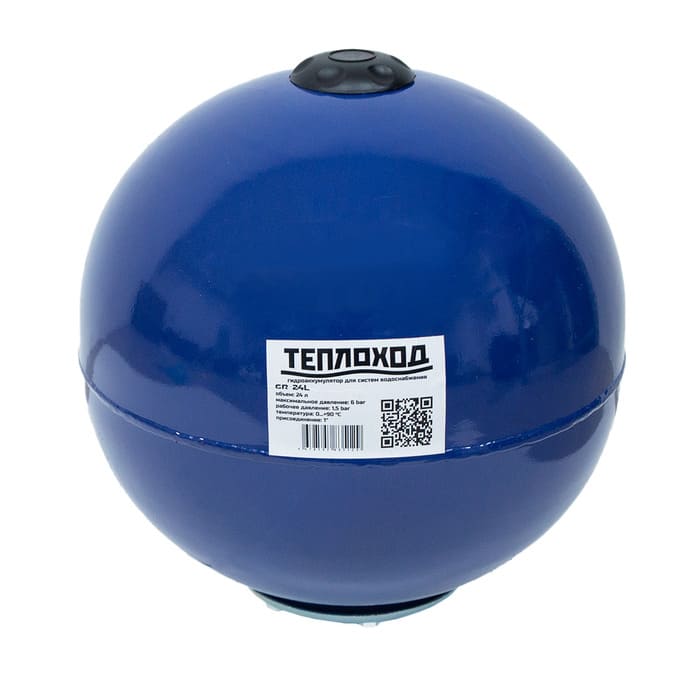

Гидроаккумулятор Теплоход на 24 л круглой формы, его можно повесить на стену

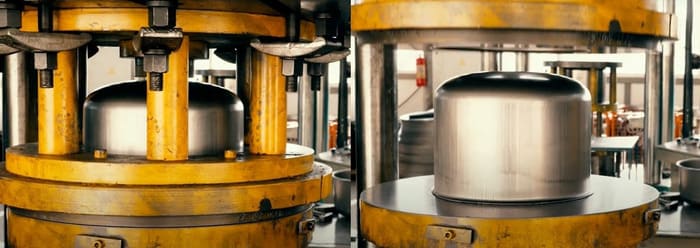

Изначально корпус бака – это стальная пластина, которой придают форму на прессе на заводе. Части корпуса гидробака прессуют отдельно. К одной половине вальцуют фланец с прорезанными отверстиями для болтов, внутри отверстий нарезают резьбу. На другой половине создают углубление и отверстие для ниппеля. Затем две части сваривают.
Форма корпуса прессуется из пластин, затем две части гидробака приваривают
Отсюда и шов на корпусе.

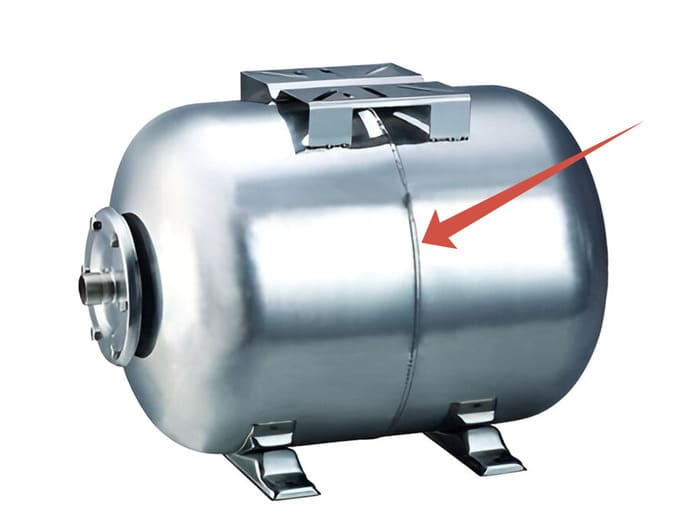

Шов на корпусе гидроаккумулятора
Как правило, на горизонтальных гидроаккумуляторах есть площадка для насоса. Их добавляют для удобства сборки насосных станций (или гидрофоров). Площадку приваривают к корпусу и затем окрашивают весь гидробак.

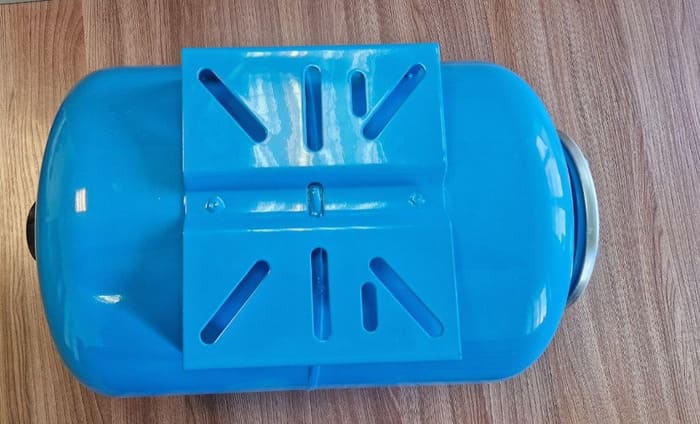

Площадка для насоса на корпусе гидробака
Кстати, можно сразу приобрести систему в сборе. О насосных станциях мы подробно рассказывали в другом материале – из него узнаете принцип работы самовсасывающего насоса, правилах установки и подключения гидрофора и прочих деталях.
Насосная станция Belamos XA с гидробаком 24 л в сборе
Горловина мембраны в стандартных гидроаккумуляторах зажимается между корпусом и фланцем.

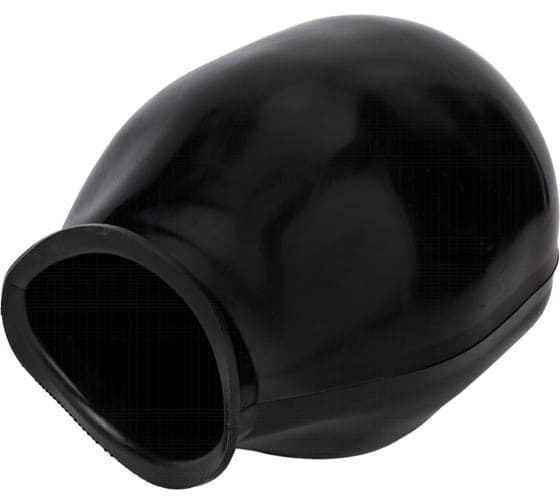

Резиновая мембрана для гидроаккумулятора
Кстати!
В некоторых гидробаках фланец не крепится на болты, а завальцовывается на станке. Такие гидроаккумуляторы неразборные, то есть, в них заменить мембрану нельзя. При повреждениях «груши» их придется менять целиком.
Фланец
К фланцу подключается трубопровод. У горизонтальных гидробаков он находится сбоку. У вертикальных – обычно снизу, но на рынке есть также модели с фланцами, расположенными наверху.
Фланец обычно выполняется из оцинкованной стали. Он съемный, крепится к выходу гидроаккумулятора болтами, закрепляя горловину. Также встречаются фланцы из пластика.

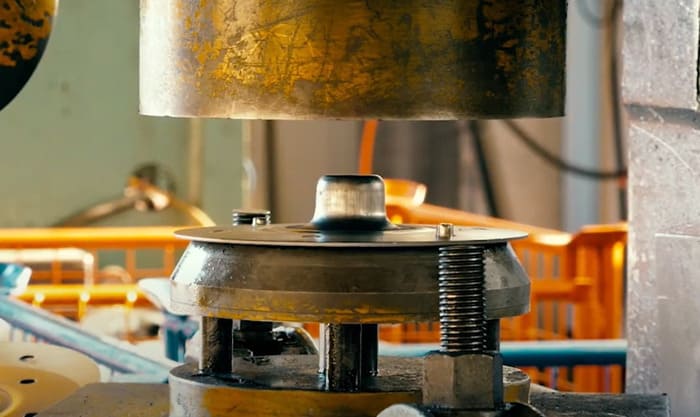

Опрессовка стального фланца на станке
Чтобы снять фланец, болты откручивают ключом. Когда крепление ослабнет, фланец начнет отделяться от корпуса бака и образует прорезь, из-за утечки воздуха давление резко упадет. Это сопровождается резким звуком, похожим одновременно на хлопок и шипение – как если бы вы открыли шампанское. Остатки воды при схлопывании мембраны могут разбрызгаться в разные стороны. Чтобы этого избежать, можно заранее стравить воздух через ниппель.

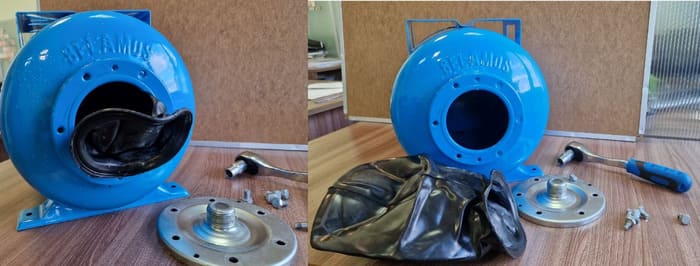

Откручиваем болты фланца ключом и видим мембрану внутри
Мембрана («груша») гидроаккумулятора
Когда фланец снят, мембрану несложно достать вручную через отверстие.
Гидроаккумулятор без мембраны
Мембраны для гидроаккумуляторов разрабатывают из EPDM-резины (этилен-пропилен-диеновый каучук). Это один из видов синтетического каучука, включающей цепь полиэтилена. Материал не только отлично подходит для мембраны гидробака, но в принципе широко используется благодаря своим свойствам – он довольно эластичный, хорошо справляется с воздействием различных внешних факторов (озон, УФ-излучение), стойкий к различным щелочам, кислотам и растворителям.
Этилен-пропилен-диеновый каучук разрабатывается в соответствии с ГОСТ ISO 4097-2013. Такая резина безопасна, подходит для использования в пищевой промышленности. В частности, пригодна для взаимодействия с питьевой водой.
Кроме EPDM-резины, для мембран иногда используют бутилкаучук, но он дороже и встречается реже. Нитрильный каучук или NBR (бутадиен-нитрильный каучук) не подходит для питьевой воды, и для «груш» в гидробаках его не применяют. Зато NBR-резина – подходящий материал для мембран в расширительных баках, которые используются для компенсации теплового расширения воды в системах отопления. Натуральный каучук для производства «груш» гидробака практически не используется.
Важно!
Помните, что материал мембраны не предназначен для отрицательных температур. Это важно учитывать при консервации водопровода на зиму в домах с сезонным проживанием. Необходимо поддерживать температуру в районе минимум 5-10 градусов. Если на даче подходящих условий нет, стоит отключить бак от системы и временно расположить в теплом месте. Иначе мембрана долго не прослужит.
Ниппель (или «золотник»)

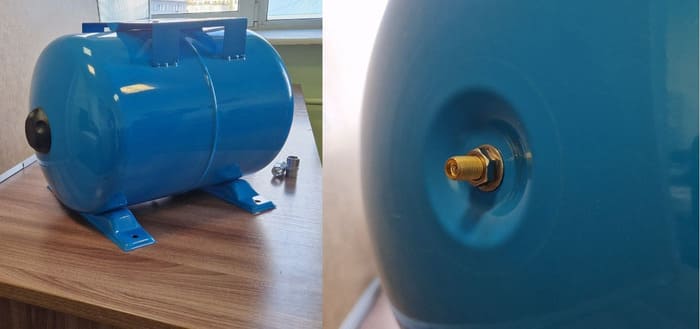

На корпусе гидроаккумулятора расположен ниппель, как на шинах велосипеда или авто, защищенный пластиковой крышкой. Через него в воздушную полость гидробака стравливают или закачивают воздух, регулируют его давление. Назначение ниппеля у всех гидробаков одно, однако его расположение у горизонтальных и вертикальных гидроаккумуляторов отличается. У горизонтальных вариантов, как в случае с нашим баком, ниппель находится с обратной стороны от фланца.
Ниппель под защитной крышкой из пластика
У вертикальных же моделей из-за грушевидной мембраны все расположение ниппеля зависит от объема. В моделях до 80 л ниппель там же, где у горизонтальных, с обратной стороны от фланца. В гидробаках объемом от 100 л он находится сбоку, на оси корпуса. Держатель мембраны устанавливается соосно фланца.

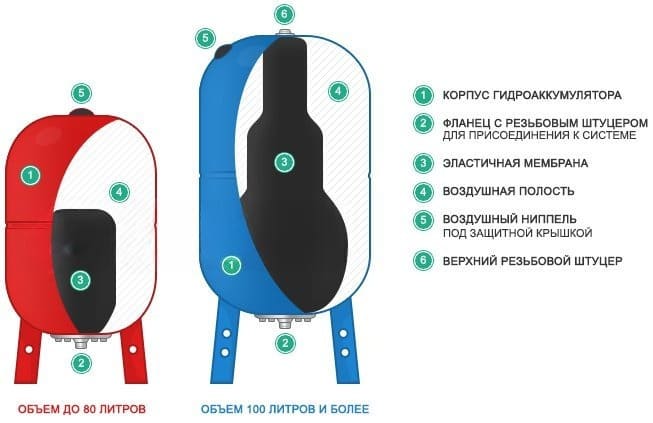

Расположение ниппеля в вертикальных гидроаккумуляторах разного объема
Во всех случаях ниппель защищен пластмассовой крышкой, которая легко откручивается. Его тоже можно снять, если требуется замена. Ниппель вставляется в бак изнутри. Необходимо сначала открутить гайку снаружи корпуса и снять шайбу. Затем просунуть руку и вытащить сальник ниппеля. Сальник оборудован резиновой прокладкой. Прижимаясь изнутри к корпусу бака, она обеспечивает герметичность ниппеля при затягивании гайки.

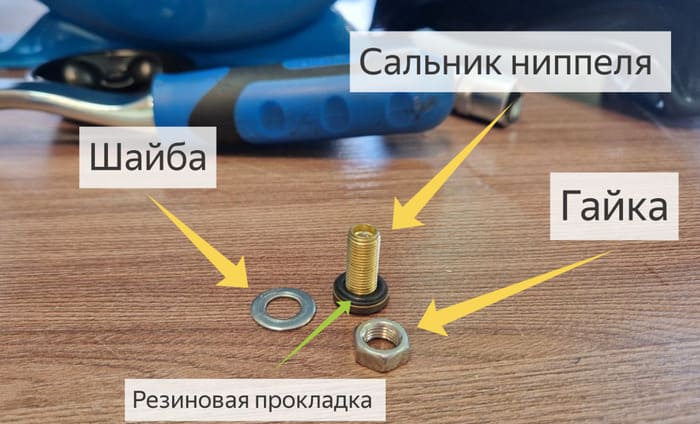

Ниппель достаем изнутри: откручиваем гайку, снимаем шайбу и вытаскиваем сальник ниппеля из отверстия
Однако для организации нормального водоснабжения недостаточно просто знать, из чего состоит гидроаккумулятор. Чтобы автоматизировать работу насоса и продлить срок его службы, необходима система, в которой гидробак работает в связке с автоматикой. Рассмотрим ее детально.
Принцип работы гидроаккумулятора в системе водоснабжения
Работа системы водоснабжения зависит не только от гидроаккумулятора. Запуск и отключение насоса регулируется автоматикой. По нашей практике, самый надежный и распространенный вариант – электромеханическое реле давления типа РДМ-5, которое управляет насосом в зависимости от давления:
- смыкает контакты и замыкает цепь, когда P в системе опускается до установленного показателя – насос включается;
- размыкает контакты и отключает насос, когда он закачает воду и давление поднимется до определенного уровня.
Заводские настройки реле давления по умолчанию – 1, 4 bar для включения насоса (Pпуск), и 2,8 bar для отключения (Pстоп). Однако их можно изменить вручную, если есть потребность. Например, для нормальной работы гидромассажного душа, который обычно требует большего давления. Или при перепаде высот, когда реле и расположено на цокольном этаже, а точка водоразбора – на верхнем. Подробнее о регулировке реле давления, а также о ситуациях, когда это бывает необходимо – читайте в подробностях тут.
Сжатый воздух между мембраной и стенками корпуса внутри бака всегда находится под давлением, даже когда в гидроаккумуляторе нет воды. Жидкость собирается в «груше». Когда пользователи открывают кран, воздух в полости воздействует на резину, сжимая ее. Вода направляется в трубопровод.
Важно!
Начальное давление воздуха в гидроаккумуляторе (P0) не выбирается произвольно. И, вопреки довольно распространенному заблуждению, не зависит от объема бака. Оно должно быть на 10% меньше, чем давление включения насоса, заданное на реле. Так, например, если в системе установлено реле с заводскими настройками Pпуск=1,4 bar, то P0 составит 1,26 bar (1,4*0,9). Если же в качестве автоматики насоса используется частотный преобразователь, то оптимальный показатель P0 – на 30-40% меньше давления, поддерживаемого частотником.
Итак, принцип работы гидроаккумулятора в системе водоснабжения можно представить алгоритмом:
- насос закачивает воду;
- мембрана заполняется жидкостью, постепенно растягивается;
- воздух в полости между «грушей» и корпусом сжимается, P возрастает;
- давление в системе достигает Pстоп, заданного на реле давления;
- реле размыкает контакты, насос отключается;
- пока в системе идет расход воды, запас постепенно заканчивается;
- воздух между корпусом и мембраной воздействует на «грушу» и тем самым выдавливает из нее жидкость в трубопровод до потребителей;
- P в системе падает и достигает уровня Pпуск;
- реле смыкает контакты, насос включается.
Весь процесс повторяется. В результате подобный принцип работы гидроаккумулятора в связке с автоматикой обеспечивает:
- непрерывную подачу воды – насос запускается, когда в мембране еще остается немного жидкости, что позволяет избежать перепадов по напору и сбоев подачи воды;
- адекватный цикл работы насосного оборудования – ему не нужно включаться каждый раз, когда открывается кран.
Помимо, разумеется, уже упомянутого смягчения гидроударов и защиты трубопровода.
Автоматика должна своевременно улавливать изменения давления в трубопроводе, чтобы соответствующе управлять работой насоса. В системе гидроаккумулятор и реле давления должны находиться рядом, разветвлений между ними быть не должно. Для этих целей можно использовать пятиходовой штуцер. Он также предусматривает выход для манометра – по нему мы отслеживаем показатели давления. Манометр должен считывать то же P, что и реле, поэтому их также устанавливают в непосредственной близости друг от друга. Если будут расхождения, мы не сможем вовремя распознать сбои в системе водоснабжения и скорректировать ее работу.

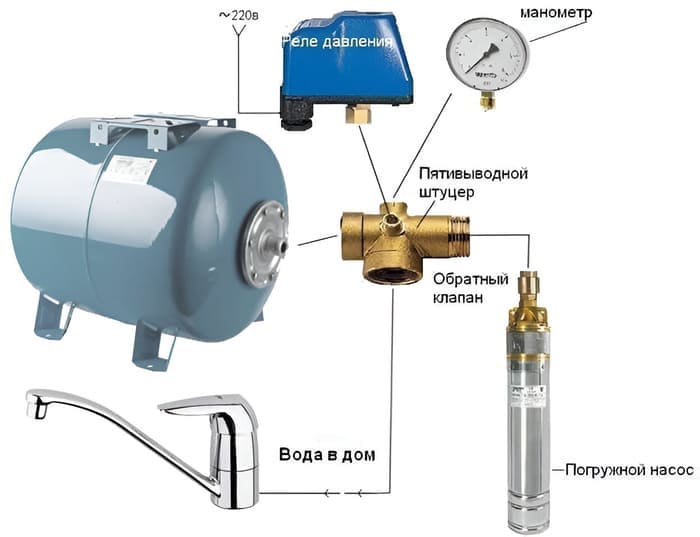

Схема гидравлического подключения с помощью пятиходового штуцера – он позволяет расположить гидроаккумулятор и манометр рядом с реле давления
Мнение эксперта!
Обязательно ли устанавливать гидроаккумулятор в систему водоснабжения? Вернее сказать, что для трубопровода обязательно необходим компенсатор гидроударов. А будет ли это гидробак или другой смягчитель скачков давления, зависит от особенностей системы и требований к ней.
Например, если водоснабжение проводится в небольшой даче с сезонным проживанием, подойдет блок автоматики с небольшим гидробаком до 8 л (без частотного регулирования) или пружинный компенсатор давления. На постоянную основу насос в такой системе долго не прослужит – ему не обеспечить плавных пусков. В частных домах для постоянного проживания можно установить небольшой гидроаккумулятор и автоматику на основе частотного преобразователя – современное и доступное решение.
Объем гидроаккумулятора
Существует расхожее заблуждение, что литраж, который упоминается в характеристиках гидроаккумулятора – это и есть тот запас воды, который он будет создавать в работе. И это миф. Реальный объем запасаемой воды в мембране меньше – примерно 25-35% от общего объема корпуса. По сути, это тот объем жидкости, который гидроаккумулятор даст в систему в цикле между отключением и включением насоса. Такой объем еще называют «полезным» – разница между максимальным и минимальным объемом воды перед запуском насоса.
Важно правильно определить объем гидроаккумулятора. Не руководствуйтесь принципом «чем больше, тем лучше». Кажется, что большие гидробаки удобны – всегда есть вода, которой вы пользуетесь по необходимости. Однако если не учитывать расход, количество точек водоразбора и требования к системе, вода в таком баке будет застаиваться и станет непригодной для питья и приготовления пищи. Жидкости необходимо постоянно циркулировать. Слишком малый же бак, как мы уже заметили выше, приведет к учащенному циклу работы насоса. Поэтому расчет объема гидробака всегда индивидуален.
Есть разные методики расчета. Часто объем гидробака определяют, так сказать, «на глазок», по принципу:
- 24 литра – для маленьких дач;
- 50 литров и больше – для домов с 1 санузлом;
- свыше 100 л – для загородных коттеджей с 2 и более санузлами.
Для более сложных систем необходимо использовать специальные формулы. Подробнее о принципах расчета объема гидробака расскажем в отдельном материале.
Правила установки и подключения гидроаккумулятора
Исходя из принципа работы гидроаккумулятора, можно вывести несколько основных правил его установки:
- Убедитесь, что гидробак расположен в хорошо проветриваемом и сухом помещении, с температурой не менее 5-10 Со, а также в доступном месте, чтобы его можно было обслуживать или заменить.
- Для подключения гидроаккумулятора к трубопроводу лучше использовать быстросъемные соединения, например, краны сгон («американка»). Так вы в любой момент сможете отсоединить его от системы и вернуть на место. Не придется разрезать трубы и потом заново монтировать гидробак.
- Устанавливайте гидроаккумулятор на ровной твердой поверхности. Для дополнительной устойчивости можно подложить резиновые подпятники или подкладку под ножки.
Перед запуском системы обязательно проверяем давление воздуха в пустом (то есть, не заполненном водой) гидробаке. Проверяем на соответствие системе – P0 должно составлять на 10% меньше, чем Pпуск.
Также рекомендуется периодически проверять герметичность гидробака – со временем она может нарушаться, что приводит к изменениям P0 и проблемам с водоснабжением. Для этого откручиваем крышку ниппеля и слегка нажимаем на затвор:
- если течет вода, значит, мембрана прорвана и нуждается в замене;
- слышится свистящий звук, вода не бежит – выходит воздух, как и должно быть, мембрана и корпус в порядке;
- нет ни воды, ни воздуха – нарушена целостность корпуса.
Воздух выходит из корпуса по разным причинам. Например, коррозия (особенно чувствителен шов на гидробаке, крепление ниппеля и фланца) или заводской брак.
Подробнее о том, как измерить давление воздуха в гидроаккумуляторе, отрегулировать P0 и проверить целостность бака и мембраны – в нашей отдельной статье. Рекомендуем проверять давление воздуха в гидробаке раз в год или перед началом дачного сезона, если в доме проживают непостоянно.
Мнение эксперта!
Удобство обслуживания гидроаккумулятора стоит предусмотреть с самого начала. При обвязке гидроаккумулятора мы всегда добавляем два крана: отсекающий (перекрывает вход воды в гидробак) и сливной (позволяет опустошить мембрану без необходимости демонтировать гидробак).

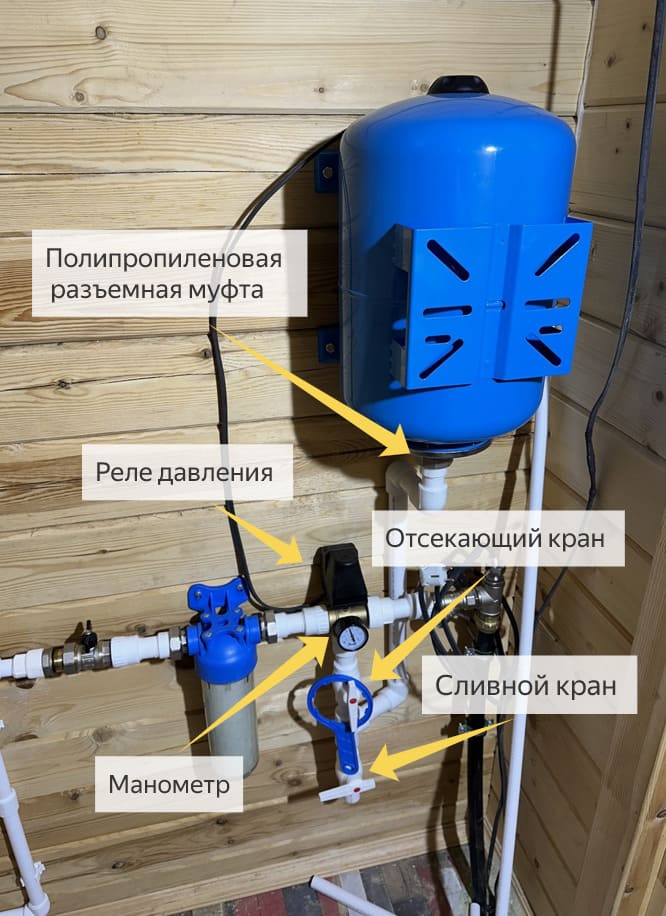

Правильная обвязка гидроаккумулятора
Роль гидроаккумулятор в системе водоснабжения частного дома
Основная задача для комфортной системы водоснабжения – автоматизировать работу насоса. Так мы получаем воду в моменте, просто открыв кран, без необходимости вручную управлять насосом. Раньше для этого использовали водонапорные башни. А теперь есть гидроаккумулятор в связке с насосной автоматикой – более простое и экономичное во всех смыслах решение.
Принцип работы гидроаккумулятора в том, чтобы аккумулировать и отдавать в систему воду под давлением, для чего используется энергия сжатого воздуха.
Если хотите правильно подобрать гидроаккумулятор, доверье водоснабжение в вашем частном доме специалистам «Загород». Мы с нуля спроектируем надежную систему трубопровода, поможем с выбором и установкой оборудования, ответим на все вопросы! Работаем в Санкт-Петербурге, Москве, Пскове, Нижнем Новгороде и областях.
Виталий Седунов,
генеральный директор компании «Загород»,
автор книги «7 ошибок при выборе и монтаже септика»
