В данном материале рассмотрим насосные станции для бытового водоснабжения, то есть, для частных домов и дач. Подробно остановимся на ключевых моментах:
- принцип работы насосной станции с гидроаккумулятором;
- устройство насосной станции для домашнего водоснабжения;
- виды автоматики для насосных станций: механическое реле давления, электронное реле давления, частотный преобразователь;
- требуемое давление воздуха в гидробаке насосной станции;
- важные нюансы установки насосной станции, без которых она не будет качать воду.
Отличие насоса от насосной станции
В бытовом понимании насос – это агрегат для перекачивания воды и ее подачи в дом. Насосная станция водоснабжения — это устройство в сборе, состоящее из насоса и дополнительного оборудования для автоматизации его работы.
Чаще всего в дооснащение станций входят:
- гидроаккумулятор;
- манометр или цифровое табло;
- электромеханическое реле давления и/или потока.
Задача этого оборудования – включение и отключение насоса по разбору воды в системе водоснабжения (как говорят в автоматизации, по запросу). Для пользователя работа станции водоснабжения заключается в следующем принципе: открыл кран – пошла вода. Ничего включать вручную, чтобы ее получить, не нужно.
Важно!
Устройство насосной станции отличается от насоса наличием системы автоматики. Можно собрать систему водоснабжения на базе поверхностного насоса из отдельных компонентов самостоятельно или использовать уже готовые решения – установки водоснабжения.

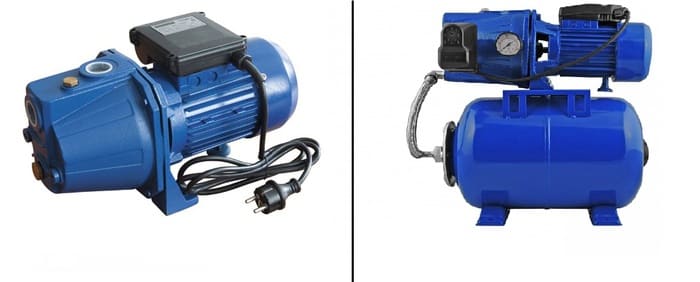

Поверхностный насос и полный комплект насосной станции в сборе
Есть автоматические станции водоснабжения на базе как поверхностных, так и погружных насосов. Во втором случае это, в основном, колодезные насосы со встроенными автоматикой и небольшим встроенным гидроаккумулятором (компенсатором гидроудара).

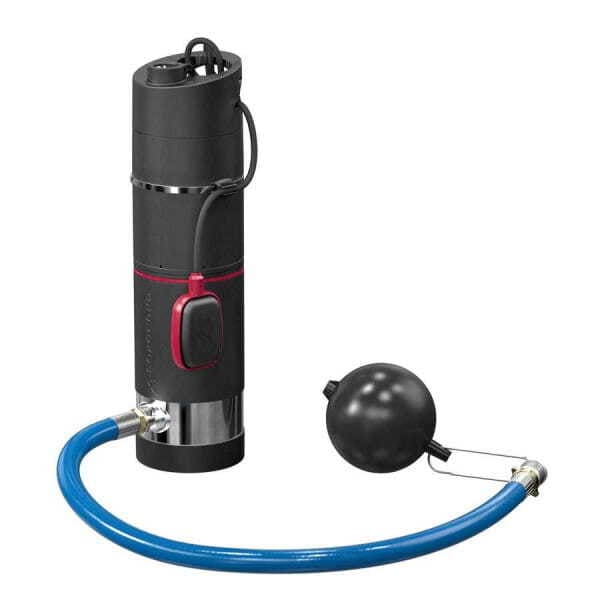

Grundfos SBA – распространенные колодезные насосы со встроенной системой управления (на фото: Grundfos SBA 3-35)
Но в материале сосредоточимся на станциях, наиболее привычных для владельцев загородных домов и дач – на базе поверхностных насосов. Другими словами, таких, которые устанавливаются без погружения в перекачиваемую среду. Их чаще всего ставят в технических помещениях, котельных, санузлах или пространстве под лестницей.
Теперь подробнее поговорим о том, как работает насосная станция.
Конструкция насосной станции с гидроаккумулятором
Сборку насосных станций с гидроаккумулятором и электромеханическим реле давления с уверенностью можно назвать классической или типовой. Элементная база таких установок водоснабжения следующая:
- самовсасывающий насос с электродвигателем;
- гидроаккумулятор;
- механическое реле давления;
- пятивыводной штуцер («пятиходовик» или «пятерник»);
- манометр;
- гибкая подводка.

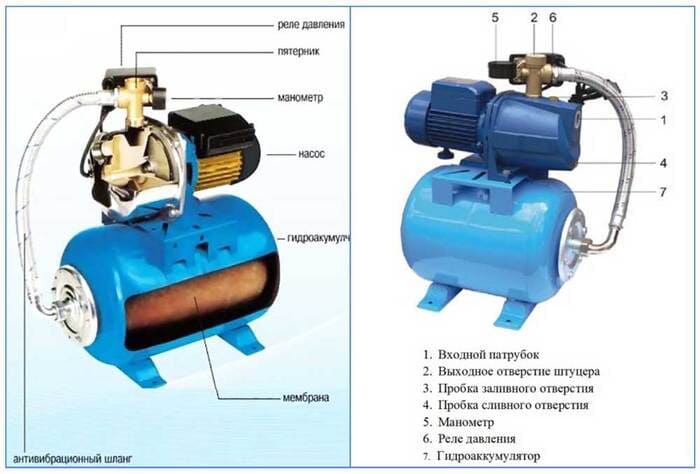

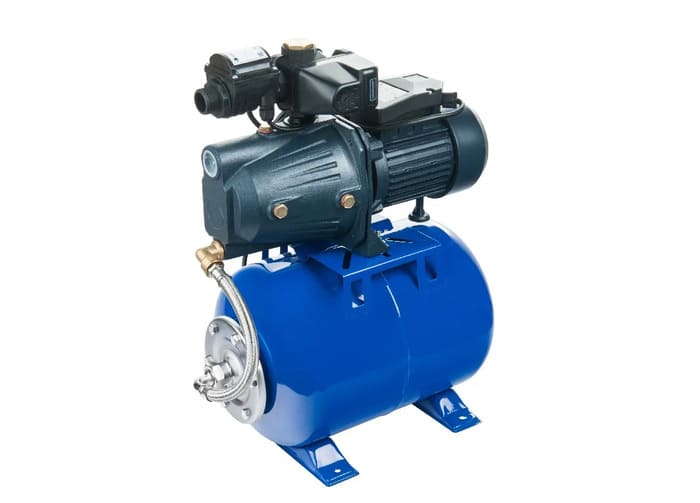

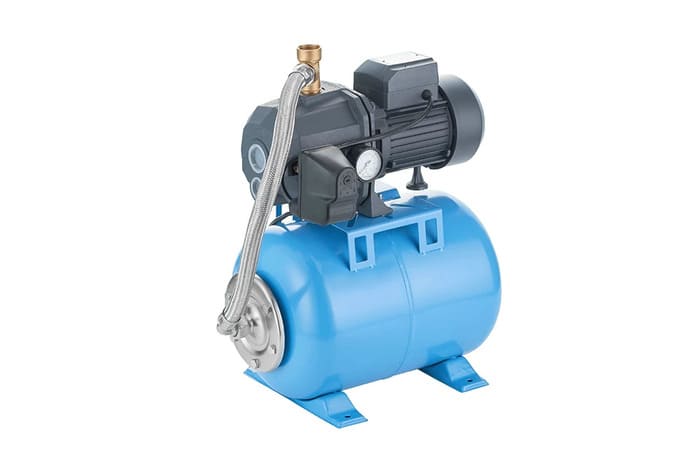

Насосная станция на базе поверхностного насоса в сборе
Именно к таким насосным станциям привыкли дачники и владельцы загородных домов. Основные причины – низкая цена и достаточная надежность. Марок данных станций на российском рынке великое множество. Наиболее известные из них:
- Джилекс (модели серий Джамбо и Тополь),
- Вихрь,
- Беламос,
- Unipump;
- Alco и множество других.
Разговор о составе и принципе работы насосных станций водоснабжения мы начнем с самого главного элемента – поверхностного насоса.
Устройство и принцип действия поверхностного насоса
Поверхностный насос – это сердце насосной станции водоснабжения. Именно он отвечает за перекачивание и подачу воды под давлением в систему водоснабжения дома.
Принцип действия центробежного поверхностного насоса напоминает пылесос. Устройство не поднимает воду, а создаёт внутри себя вакуум. Атмосферное давление выталкивает воду из источника в водозаборную магистраль — шланг или трубу. Поэтому поверхностные насосы также называют самовсасывающими.
Поверхностный центробежный насос Wilo
На рисунке:
1 - корпус насоса;
2 – крышка;
3 – рабочие колеса;
4 – диффузоры;
5 – вал;
6 – уплотнение;
7 – подшипники;
8 – конденсатор;
9 – электродвигатель.
У большинства насосов имеется встроенный эжектор – он же трубка Вентури – для улучшения всаса. Работает так: когда вода проходит через узкое сужение, скорость протока увеличивается, а давление на участке за сужением снижается. Образуется область разряжения. Насос заполняется водой и при первом запуске сам создает проток через эжектор. Это увеличивает самовсасывание. Принцип хорошо описывает эта схема:

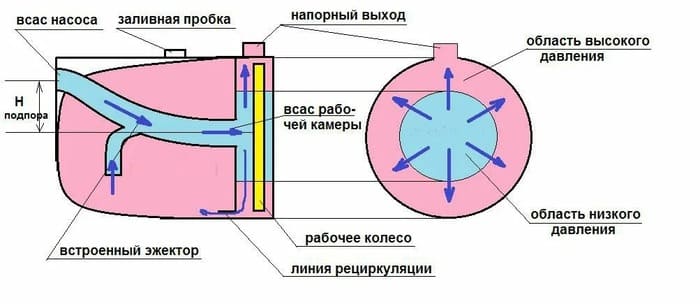

Принцип работы трубки Вентури (встроенного энжектора)
Технически, насос с трубкой Вентури в разрезе выглядит так:

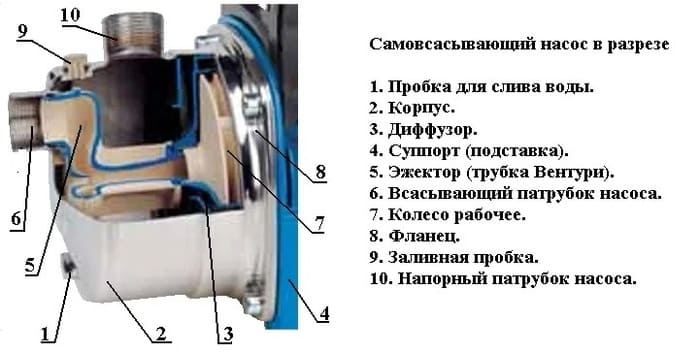

Поверхностный насос в составе насосной станции в разрезе
Физический принцип действия насоса следующий. Вода подается через эжектор ближе к оси вращения, откуда под действием центробежной силы направляется к стенкам корпуса и в напорную магистраль до потребителей. Таким образом около оси вращения колес образуется зона разряжения, куда устремляется вода из подводящей магистрали.
Важно!
Электродвигатели самовсасывающих насосов охлаждаются потоком воздуха. С тыльной стороны под кожухом с отверстиями располагается вентилятор, который создает воздушный поток вдоль корпуса насоса. Для лучшего теплосъема на корпусе большинства электромоторов есть выступающие ребра. Поэтому нельзя чем-либо накрывать насос или препятствовать свободной циркуляции воздуха вокруг него другим способом. Например, ставить его слишком близко к стене помещения.
Внешние элементы поверхностного насоса
Подача воды в бытовые поверхностные насосы осуществляется с торца (подводящий или всасывающий трубопровод), а выход – сверху (напорная магистраль).
Важные ограничения в использовании поверхностных насосов
Даже в условиях вакуума атмосферного давления не хватит, чтобы поднять воду выше, чем с глубины в 10,2 метра. И это только при идеальных условиях:
- нахождении участка на уровне моря;
- отсутствии сопротивления в водозаборной магистрали.
К примеру, если участок находится в горной местности – высота самовсасывания насосной установки уменьшается, так как снижается атмосферное давление.

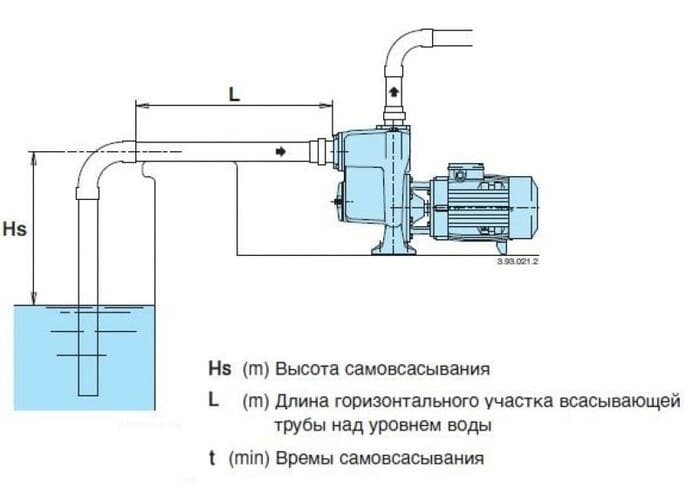

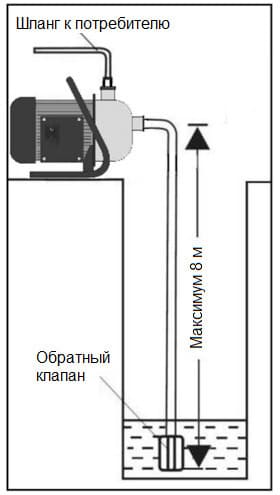

Высота подъема воды насосной станцией без выносного эжектора
Поэтому уровень зеркала воды относительно поверхностного насоса на практике должен быть не более чем в 7-8 метрах. Что и отражено в большинстве инструкций и технических паспортах производителей.
Из инструкции к самовсасывающему насосу DGM BP-05D
Отметим, что ситуацию нельзя исправить покупкой насоса большей мощности. Этот параметр влияет только на объём перекачиваемой воды (производительность) и создаваемое давление после станции – в напорном трубопроводе. Уточним еще раз: высота самовсасывания ограничена физическими законами.
Важно!
Если зеркало воды в колодце или скважине располагается ниже 8 метров, то поверхностный насос – и, соответственно, насосная станция на его основе – работать не смогут.
Станции водоснабжения с внешним эжектором
Отметим, что есть модификации станций с внешним эжектором, который создаёт дополнительное давление в точке водозабора. В теории они должны поднимать воду с 25-30 метров. Хотя на практике стабильно работают только до 15-16 метров.

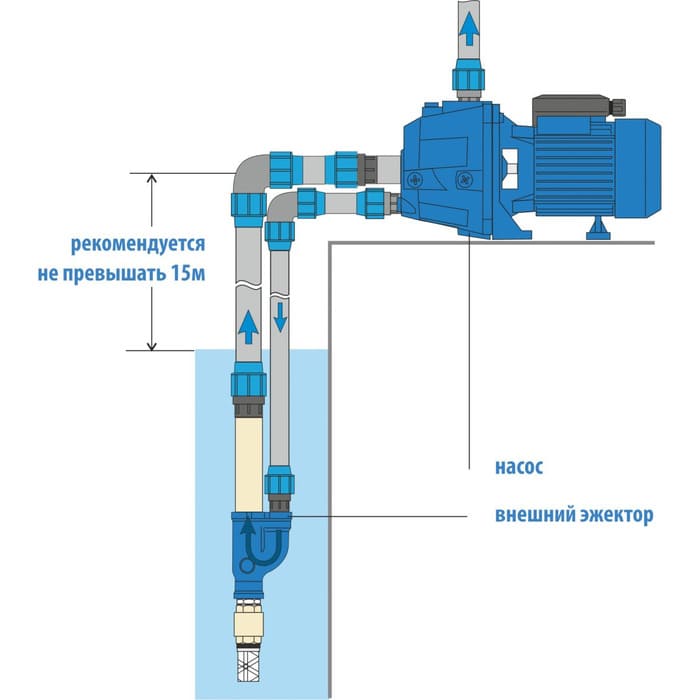

Насосная станция с погружным эжектором
Такие станции оборудуются двойной магистралью. Внешний эжектор располагается в точке водоразбора. Часть воды из насоса отправляется обратно к нему, чтобы увеличить давление и поднять воду с большей глубины. К сожалению, это порождает и ряд недостатков:
- Сложный монтаж и запуск — наличие выносного эжектора увеличивает трудоемкость и, соответственно, стоимость работ по установке оборудования.
- Повышенный износ — увеличенная всасывающая способность повышает нагрузку на оборудование и растрачивает его ресурс.
- Низкий КПД и повышенное энергопотребление — часть прокачиваемой воды используется, чтобы обеспечить большую глубину всасывания, а не направляется потребителям. Соответственно, на подачу в дом такого же объема жидкости затрачивается больше энергии.
- Цена – стоимость станций с выносным эжектором выше, чем классических.
Область применения таких насосных станций, по нашему мнению, распространяется исключительно на глубокие колодцы (от 8 до 15 колец) с небольшим столбом воды – меньше одного кольца. Погружной насос в таких условиях работать не сможет – он должен полностью находиться в воде и при этом находиться на высоте минимум полметра от дна, чтобы не поднимать с него муть.
Мнение эксперта!
Если есть возможность установить в колодце погружной насос, мы отдаем предпочтение ему. Он проще в эксплуатации и обслуживании. Погружной насос также используется в водоснабжении из емкости. Подробнее о такой системе рассказали в другой статье. Если же глубинный насос не помещается или не может эксплуатироваться по другим причинам – например, из-за недостатка столба воды – ставим насосную станцию на базе поверхностного насоса.
Из-за размеров выносного эжектора станция не подойдет для большинства скважин. Если нет подходящего по размеру оголовка, он не войдет в проем. Плюс, нет оголовков с двумя выходами – для эжектора и всасывающей трубы. Без этого нормально закрыть скважинную крышку не получится. Если скважина с адаптером, ее вообще нельзя будет оборудовать для эжектора.

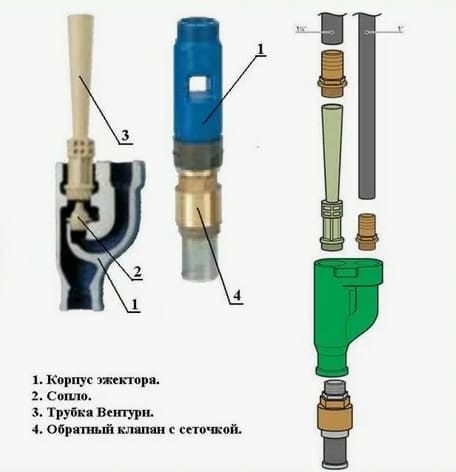

Устройство внешнего эжектор для насосной станции
Мнение эксперта!
При монтаже эжектора также возникают технические сложности. Оси всасывающего и эжекторного трубопроводов расположены близко друг к другу, и смонтировать громоздкие фитинги для ПНД-труб не представляется возможным. Рекомендуем применять латунные компрессионные фитинги и разносить их по уровню крепления резьбовыми удлинителями (ниппелями).
Вихревые насосы
Не всегда в конструкции насосной станции используется центробежный насос. Также применяются вихревые. Такие насосы создают вихревой поток воды внутри корпуса, который возникает при вращении рабочего колеса с лопатками. Этот вихрь направляет жидкость от всасывающей магистрали к подающей, повышая давление и обеспечивая перекачивание.

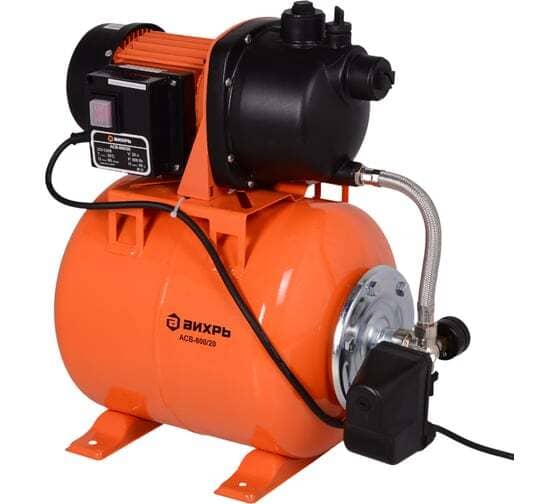

Насосная станция Вихрь АСВ-800/20
В сравнении с центробежным, вихревой насос обладает большим самовсасыванием. Но его КПД сравнительно ниже. Из-за гидравлического сопротивления при вращении рабочего колеса производительность таких насосов меньше. Кроме того, они чувствительны к абразиву из-за малых зазоров между рабочим колесом и корпусом.
Из чего еще состоит насосная станция для водоснабжения
Рассмотрим другие части насосной станции более детально.
Реле давления насосной станции
Мы рекомендуем насосные станции с автоматикой типа РД(М)-5 или похожими реле. Они регулируют работу насоса и поддерживают напор в системе водоснабжения в диапазоне от 1,4 (нижний уровень или Pпуск) до 2,8 бар (верхний уровень или Pстоп). Эти параметры выставляются с завода, но их можно изменить вручную.
Работает реле как обычный размыкатель сети. Принцип следующий. Когда пользователь открывает кран, спускает воду в унитазе или включает посудомоечную машину – вода расходуется из гидроаккумулятора, а давление в системе постепенно снижается. Как только оно опустится до показателя Pпуск, реле замыкает контакты. Цепь смыкается, запускается насос. Когда пользование водой прекращается, насос накачивает бак, пока давление не поднимется до Pстоп. После чего регулятор давления отключает насос.

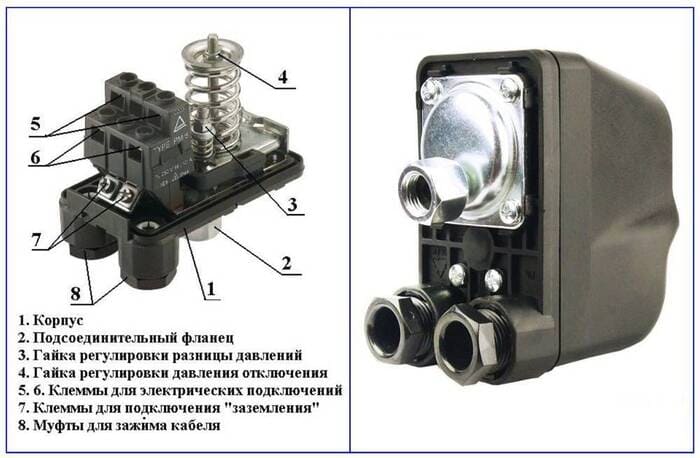

Устройство самого распространенного на нашем рынке реле давления воды
Мнение эксперта!
Электромеханическое реле давления недорогое и крайне надежное устройство. Мы применяем его для большинства объектов управления как поверхностными, так и глубинными водяными помпами.
Подробнее про устройство и принцип действия реле читайте тут.
Электромеханическое реле давления всегда используется в связке с гидробаком – следующим элементом насосной станции.
Гидроаккумулятор или мембранный бак
Гидроаккумулятор (или мембранный бак для системы водоснабжения) — стальная емкость со встроенной резиновой мембраной (также называют грушей), которая заполняется водой. В остальное пространство закачивается воздух с определенным давлением через ниппель («золотник»).

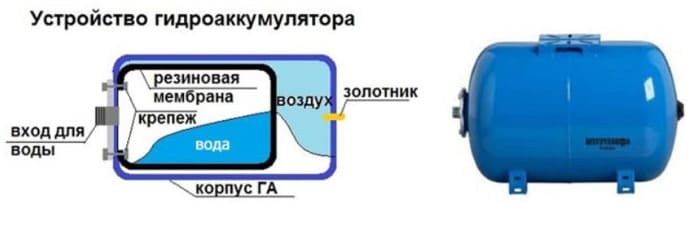

Устройство мембранного гидроаккумулятора
Принцип работы гидроаккумулятора заключается в следующем. Вода под давлением заполняет грушу. Мембрана соответственно увеличивается в размерах и сжимает воздух между стенкой емкости и грушей. Чем больше жидкости закачивается в бак, тем больше давление. Другими словами, гидробак аккумулирует воду под давлением. Но создание запаса воды – не основная функция мембранного бака.
Гидроаккумулятор выполняет две главные задачи:
- Предохраняет систему от гидроудара. Гидроудар – это резкое увеличение давления. Вода – несжимаемая среда. В отсутствие демпфера в системе при прекращении водоразбора давление почти сразу подскакивает до максимально возможного, который может выдавать насос. Это приводит к повреждению трубопроводной арматуры.
- Обеспечивает необходимое количество включений насосной установки в час. Для бытовых насосов мощностью до 2.2 кВт оптимально не более 20-30 пусков в час.
Чаще всего в сети интернет можно встретить такую рекомендацию: давление воздуха в пустом устройстве должно составлять 1,5 бар. Именно столько закачивает в свои пневмобаки большинство производителей. Но это не верно – давление воздуха в гидроаккумуляторе должно быть примерно на 10 % ниже, чем давления включение насоса. Заводские настройки реле давления для пуска насоса – 1,4 атм. Соответственно, если настройки реле не менялись, давление воздуха в гидробаке должно составлять:
Pвоздух =Pпуск*0,9 =1,4*0,9= 1,26 атм.
Проверить P0 можно обычным манометром для автомобильных шин. Излишек стравливаем, а если давления не хватает – докачиваем до нужного значения. Подробнее о давлении воздуха в гидроаккумуляторе рассказали здесь – в этом вопросе есть свои нюансы.
Мнение эксперта!
Обязательно проверьте давление перед установкой только что купленной станции водоснабжения. На заводе часто накачивают больше требуемого – от 1,5 до 2 бар. Такое увеличенное давление воздуха приведет к тому, что реле давления не будет запускать насос до тех пор, пока вода из расширительного бака не выдавится в систему, а груша не схлопнется. А это приведет к провалу напора в системе водопровода до момента, когда отработает автоматика и включится насос.
Для комфортного водоснабжения важно правильно подобрать насосную станцию по объему гидроаккумулятора. Есть конструируем сложный водопровод, пользуемся специальной формулой – о ней подробно рассказали в отдельной статье.
Однако можно прибегнуть к более простому правилу. Если не вдаваться в подробности, принцип подбора «на глаз» следующий:
- для небольшой дачи – 24 литра;
- для загородного дома с одним санузлом – от 50 литров;
- для коттеджей с двумя и более санузлами – 80 -100 литров.
Если дом больше, выгоднее использовать автоматику на основе частотного регулирования, а не реле давления. Есть и насосные станции с частотным преобразователем. В этом случае используется гидроаккумулятор совсем небольшого объема – от 0,1 литра.
Устройство таких насосных станций мы обсудим ниже.
Манометр и фитинги для обвязки
Для визуального контроля давления воды в системе производители устанавливают на подающую магистраль небольшой механический манометр диаметром 50 или 63 мм. Обычно с делениями до 6 атм. Этого более чем достаточно для систем водопровода дачи или частного дома – для комфортного использования давление в них должно превышать 4 атмосферы.

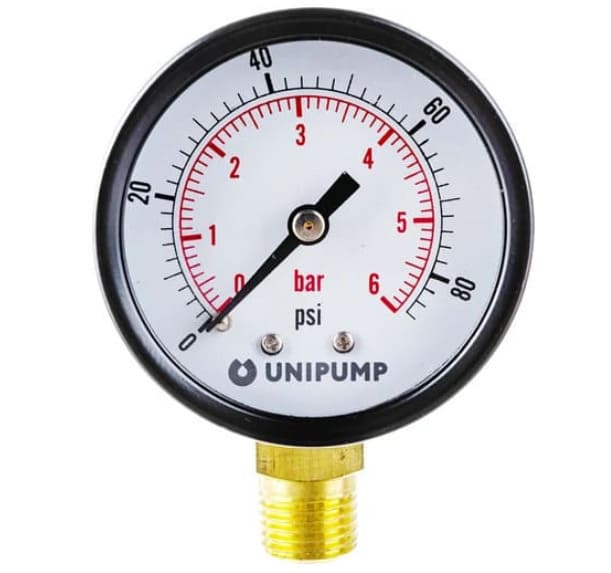

Стандартный глицериновый манометр 1/4″ НР (наружная резьба)
Если собираете насосную станцию из разных частей своими руками, имейте в виду, что манометр необходимо устанавливать рядом с реле давления, а между ними не допускается разветвлений. Только так прибор будет считывать то же давление, что автоматика. Иначе не получится ни настроить систему, ни разобраться в причинах возможных сбоев.
Подробнее об особенностях подключения и расположения рабочих элементов системы рассказали в другом материале.
Компоновка насосной станции
Все элементы обыкновенно соединяются с помощью пятивыводного штуцера и гибкой подводки. Данный фитинг имеет выходы для подключения расширительного бака, реле давления и манометра.

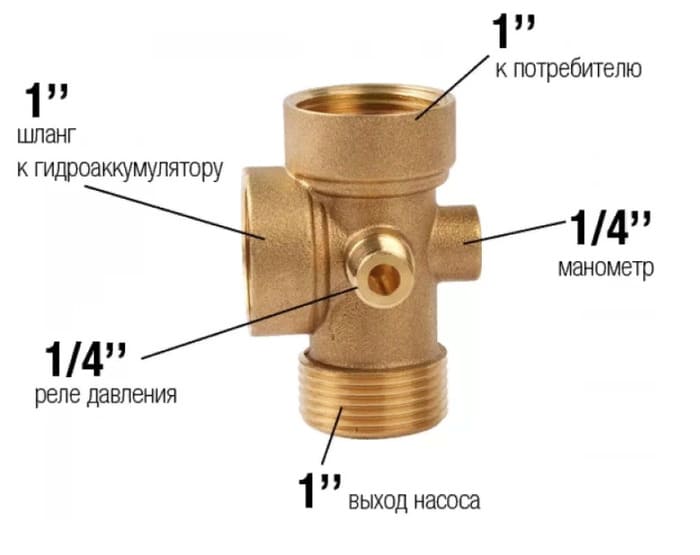

Пятивыводной штуцер
Иногда производители используют свои собственные фитинги с другой конфигурацией выводов для более удобной сборки станции. Либо делают выходы на манометр и реле давления прямо из корпуса поверхностного насоса. Например, как на насосных станциях Джилекс Джамбо или Unipump серии AUTO DP.
Насосная станция с гидроаккумулятором Unipump AUTO DP с реле давления типа РД-5 и манометром на корпусе насоса
В целом, это удобнее для обслуживания, да и смотрится лучше.
Мини-станции водоснабжения
Еще одна из возможных компоновок оборудования насосной станции представлена ниже. В этом случае на верхней площадке закреплен не насос, а гидробак. Обычно он крайне мал – от 2 до 5 литров. Насос также используется компактный – вихревой.

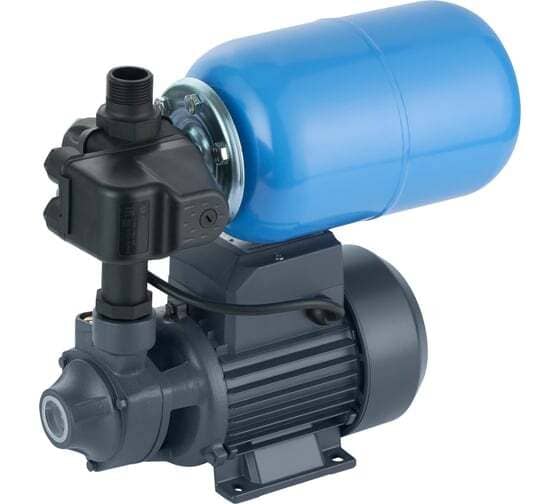

Мини-станция UNIPUMP AUTO QB 60 с гидробаком на 5 литров
Данные насосные станции не особо дешевле классических, а иногда – дороже. При этом они подвержены постоянным включениям и отключениям при небольшом расходе воды. Мембранный бак только служит демпфером и смягчает гидроудары. Но запас воды быстро расходуется, давление растет, и реле отключает насос. В результате, получаем скачки давления и постоянно повторяющийся цикл запуска-остановки насоса, а это ощутимо сокращает срок его службы и снижает комфорт пользования водой. Норма по количеству пусков для поверхностных насосов – 20-30 в час. Кроме того, вихревые насосы часто даже более шумные, чем центробежные. При этом чувствительны к наличию примесей в воде.
В некоторых блоках управления насосом, которые применяются в составе станций, на мембрану воздействует не сжатый воздух, а пружина. Принцип работы следующий. Вода через резиновую мембрану воздействует на подпружиненную пластину. Когда P в системе возрастает, пружина сжимается. Сила ее сжатия компенсирует давление и смягчает гидроудар.

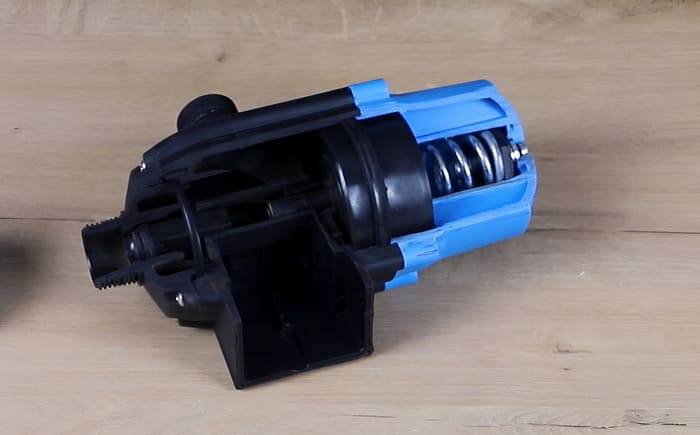

Блок автоматики для насоса с пружинным компенсатором гидроудара
Дополнительное оснащение классических насосных станций с гидроаккумулятором
В классических насосных установках нет реле сухого хода. Его стоит установить на подающей магистрали. Устройство бывает двух видов:
- По давлению. Такой прибор очень похож на реле давления, отличается только кнопкой для смыкания контактов на крышке. И работает по схожему принципу. Когда вода в источнике заканчивается, давление падает ниже заданного порога (заводские настройки обычно составляют 0,5-1 бар). Тогда реле размыкает контакты и отключает насос, предотвращая сухой ход. При первом запуске станции контакты нужно сомкнуть принудительно, нажав на кнопку, чтобы дать насосу время докачать воду до давления выше, чем порог отключения на реле сухого хода.
- По протоку. Оно считывает проток воды и подающееся на насос питание. Если в какой-то момент питание на насос идет, а давления нет, прибор отключает насос.

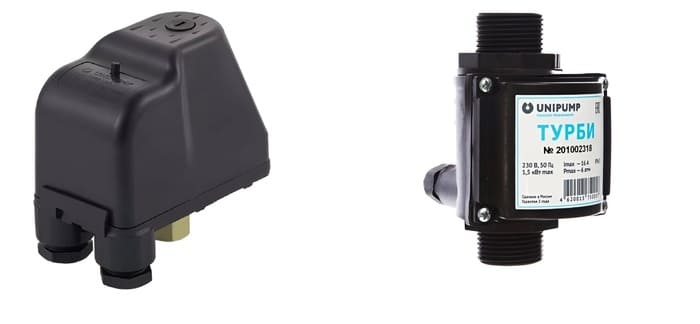

Слева – реле сухого хода по давлению, справа – реле протока
Их в том числе используют совместно в составе насосных станций. Как, например, в универсальной насосной станции АКВАРОБОТ JET S (L).

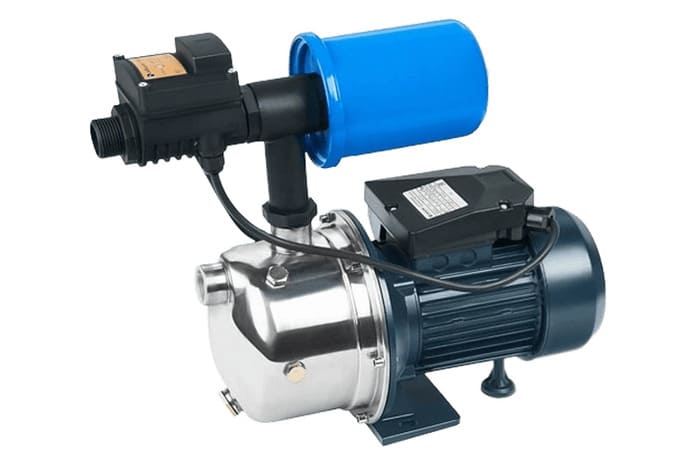

Насосная станция Unipump Акваробот JET 100 L-24
Как работает классическая станция водоснабжения с гидроаккумулятором и реле давления
Зная, из чего состоит насосная станция для водоснабжения, легко понять схему ее работы:
- Насос качает воду. Жидкость скапливается в мембране. Расширяясь, груша сжимает воздух между мембраной и корпусом гидробака. Чем больше воды – тем больше давление воздуха в гидробаке.
- Когда P в системе достигает порога отключения насоса, установленного на реле давления, автоматика размыкает контакты и отключает насос.
- Пользователи постепенно расходуют запас воды. Жидкость подается в трубопровод из мембраны под давлением сжатого воздуха в полости гидробака. P в системе падает по мере расхода.
- Когда давление опускается до порога включения насоса, реле смыкает контакты и подает питание на насос.
- Когда водоразбор прекращается, насос заполняет мембрану гидроаккумулятора. Давление растет и достигает порога отключения. Реле давления отключает насос.
Так, цикл повторяется.
Исходя из принципа работы насосной станции с гидроаккумулятором и автоматикой на базе реле давления, может возникать цикличность ее срабатывания. Насос может каждый раз достигать порога отключения при малом расходе. То есть, часто включаться и отключаться с коротким интервалом. Справиться с этим частично помогает настройка реле, а именно, повышение порога отключения. Либо стоит выбрать насос с меньшей мощностью (точнее который создает меньший напор).
Регулировка реле давления насосной станции
Заводские настройки могут быть изменены по разным причинам. Иногда этого требует сантехника, например, гидромассажный душ – стандартных настроек может не хватать для нужного напора. Или необходимость обусловлена конструкцией системы водоснабжения. Так, настройки меняют, чтобы компенсировать потерю напора из-за перепада высот, когда автоматика располагается в кессоне или подвале, а точка водоразбора значительно выше – на втором и последующих этажах здания. Также увеличенное давление часто требуется для систем водоподготовки.
Сам порядок регулировки следующий. Сначала экспериментальным путем выясняем, на каком давлении запускается насос. Нужно сбросить давление – например, открыть любой кран и дать воде вытечь из гидробака – и дождаться характерного щелчка реле. Это знак, что насос включился. Отмечаем порог включения по манометру.

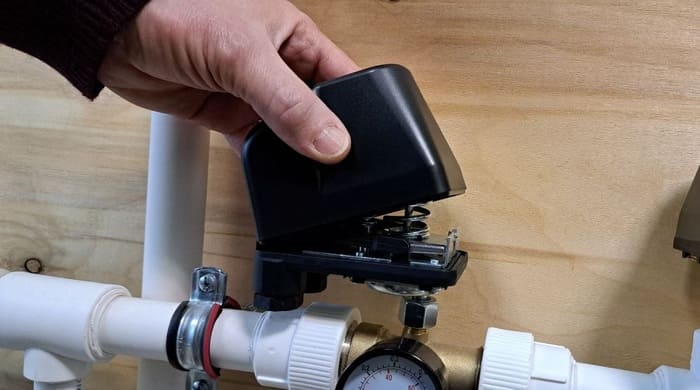

Процесс регулировки последователен. Для начала откручиваем винт на крышке реле шлицевой отверткой примерно 4 мм и снимаем кожух.
Снимать крышку нужно под наклоном, чтоб не повредить крепление сбоку
В первую очередь устанавливаем нижний порог давления большой пружиной – это уровень включения насосной станции. Порядок зависит от того, как нужно изменить значение Pпуск:
- чтобы увеличить, проворачиваем гайку по часовой стрелке накидным ключом и сжимаем большую пружину;
- чтобы уменьшить – вращаем гайку против часовой стрелки и ослабляем сжатие пружины.

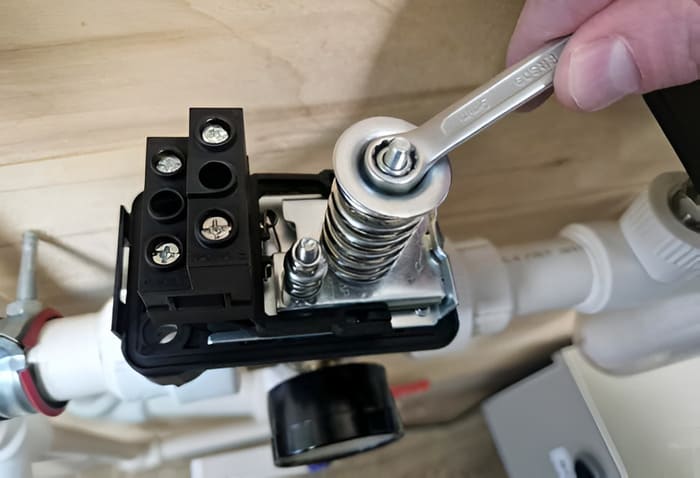

Сжимаем или ослабляем регулировочную гайку накидным ключом
При этом верхний уровень по давлению изменится соответственно. Например, если порог включения насоса поднять на 0,3 бар до 1,7 атмосфер, то давление отключения увеличится до 3,1 атмосфер.
Далее, меняя разницу (дельту) между давлением включения и отключения, устанавливаем Pстоп. Для этого настраиваем малую пружину. Сжимаем – и дельта увеличивается. Ослабляем – разница между Pпуск и Pстоп уменьшается. Причем, эта дельта изменяется от нижнего уровня и не может быть меньше 0,6-0,9 бар даже при полном ослаблении маленькой пружины.
Важно!
Несмотря на то, что напряжение к подвижной платформе не подведено, все работы требуется производить на выключенной из сети насосной станции. Это важное требование безопасности –случайно коснуться оголенного провода проще простого. Кроме того, подключение реле давления в обязательном порядке подразумевает заземление.
Заметим, что без особой потребности настройки реле лучше не менять. Мы дали подробную инструкцию по регулировке реле давления в другом материале. А также рассказали, в каких ситуациях это необходимо.
Гибкость в регулировке – одно из преимуществ электромеханического реле типа РДМ-5. Прибор позволяет менять параметры в диапазоне 1-5 атмосфер. Некоторые производители комплектуют свои насосные станции другими устройствами. Например, МИНИ AQUATIM PS-09B2. По нашему опыту, устройство данного типа менее надежно и работает только в пределах 1.1-1.8 bar. Для комфортного водоснабжения частного дома этого может не хватить. Например, если потребуется компенсировать падение давление из-за перепада высот или настроить напор гидромассажа. У отдельных станций это реле идет в базовой сборке, обычно в мини-станциях. Мы все же отдаем предпочтение реле типа РД-5 и вам рекомендуем.

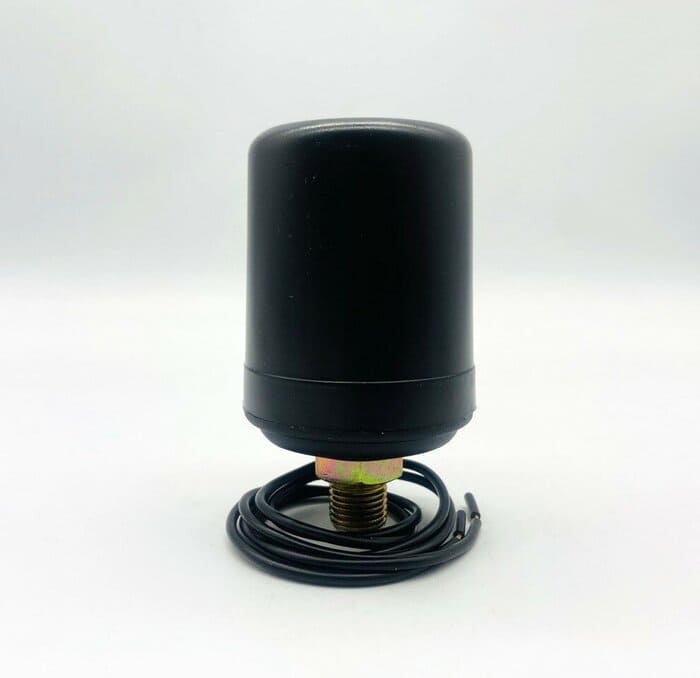

Реле давления для насосных станций 1/4" ВР МИНИ AQUATIM PS-09B2
Насосные станции с электронным блоком управления
Как мы уже знаем, насосная станция – это насос с автоматикой. А автоматика может быть на базе:
- электромеханического реле давления;
- электронного реле давления;
- блока управления на базе реле протока;
- частотного преобразователя.
Внутри разных видов насосных станций тоже есть такое разделение.
Обычно, в состав блоков управления входят электронное реле давления, реле протока, небольшой гидроаккумулятор или гаситель гидроудара. Но единых стандартов нет. У каждого производителя – своя сборка, требования к монтажу и установке и алгоритм работы. Поэтому важно внимательно читать инструкции.
Например, станции с блоками электронного управления есть у производителей серии Джилекс Джамбо. Классический блок управления используется с насосом Джилекс Джамбо Комфорт. Стандартный принцип работы такой:
- включает воду, когда давление падает ниже стартового значения;
- выключает через 7-15 секунд после завершения водоразбора.
Стартовое давление у данного блока автоматики должно быть на 0,2 бар выше, чем минимально требуемое в системе. Вот такой пример приводится в инструкции:

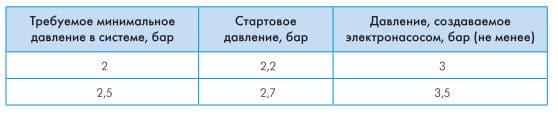

Требования по давлению в инструкции к блоку управления Джилекс Джамбо
Также в блоке управления предусмотрена защита от сухого хода. Он отключает насос через 8 секунд после того, как перестает воспринимать проток воды. На блоке в этом случае появится индикатор «Защита».
Также у производителя есть другой блок управления – «Премиум», который применяется в насосных станциях Джилекс Джамбо Комфорт 2.0. Работает по тому же принципу: включает насос по давлению, выключает – по протоку, в течение 8 секунд после завершения водоразбора. Но кроме защиты от сухого хода, он также защищает насос от перегрева благодаря встроенному температурному датчику. Когда температура воды на входе поднимается до 70 градусов, блок отключает насос. Появляется индикатор «Перегрев». Блок запустит его снова при падении температуры до 40 градусов.
Мнение эксперта!
Непонятно, так ли нужна эта защита от перегрева. Трудно представить, в каких обстоятельствах бытовой насос качал бы воду температурой аж 70 градусов и выше. Не каждый бойлер проточного нагрева с таким справится. Так что предположу, что данный блок управления насосом не подойдет для горячего водоснабжения из термальных источников.
Возможна ситуация, при которой в водопроводе образуется незначительный проток. Например, кто-то забыл закрыть кран до конца, или случилась протечка. Блок управления не отключит насосную станцию при малом расходе (порядка 2 литров в минуту). А насос в тоже время может создавать значительное давление. Регулирования по Pмакс в блоках управления подобного типа не предусмотрены. Именно поэтому производители рекомендуется подключить электронный блок управления через реле давления типа РДМ-5.

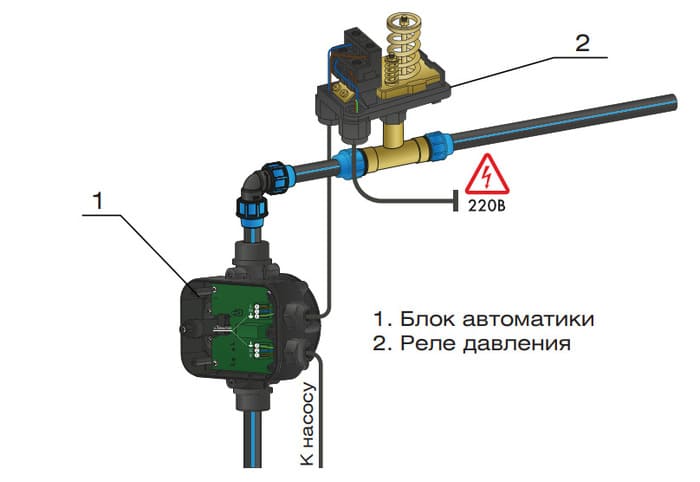

Реле устанавливается после блока, как показано ниже:
Порядок установки реле давления и блока управления Джилекс Джамбо Премиум (из инструкции к блоку)
Блоки управления такого типа рассчитаны на работу с протоком и используются преимущественно без отдельного гидробака. Добавить гидроаккумулятор в систему можно, но мы не рекомендуем по двум причинам:
- Если установить бак после блока автоматики, вода будет накачиваться до максимального давления, пока поток в гидроаккумулятор практически не прекратится. Это приводит к повышенному износу и снижению КПД насоса.
- Если расположить гидробак до блока автоматики, он не будет аккумулировать запас воды. Насос сначала подаст воду к пользователям, а потом станет накачивать бак несколько секунд после завершения водоразбора. Когда кран снова откроют, давление сбросится.
Так, в отдельном гидробаке попросту нет смысла. Если гидроаккумулятор нужен непосредственно в качестве демпфера, можно рассмотреть станции с блоком управления, которые предусматривают небольшой накопительный бак в составе. Например, Турби М-1.
Насосная станция с блоком управления АКВАРОБОТ Турби M-1
Единственная роль такого гидробака – компенсатор гидроударов. В силу небольшого объема запас воды не создается, поэтому насос будет работать при каждом пользовании водой.
Такие станции подойдут для бытового дачного водоснабжения. Но для коттеджей и загородных домов предпочтительнее выбрать классическую насосную станцию с большим объемом гидроаккумулятора.
Важно!
Правила гидравлического и электрического подключения у каждого блока управления – свои. Как и требования по давлению. Обязательно читайте инструкцию перед установкой!
Главный плюс использования блоков автоматики – защита от цикличности. С блоком управления насос работает в соответствии запросом. А еще установка занимает меньше места за счет уменьшения объема гидроаккумулятора.
А минусы, в основном, те же, что у электронных реле давления. Блок стоит дороже, но демонстрирует меньшую надежность в сравнении с классическим реле давления РД-5. Он может встать в ошибку, и потребуется время, чтобы найти и устранить причину. Например, когда блок управления не выключает насос, причин может быть несколько: утечки в системе, недостаточный напор или те же сбои в электронике. В этом смысле мы больше доверяем электромеханическому реле давления – оно надежнее, работает предсказуемо, а большинство неисправностей видно сразу. Кстати, о неисправностях реле давления подробно рассказали в отдельном материале.

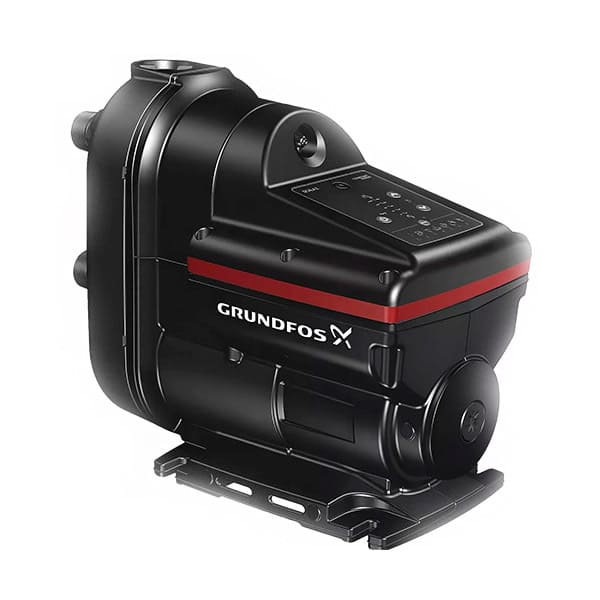

Умные станции водоснабжения с частотным преобразователем
Конструкции с частотным регулированием – это более современное решение. Их называют «умными», или станциями с интеллектуальным управлением. Все благодаря встроенным дополнительным функциям, которых в стандартных станциях не найти. Например, защита от сухого хода, блокировка от перегрева и перегрузки и частотное регулирование.
Главная функция автоматики на основе частотного преобразователя – это поддержание постоянного давления в системе при переменном водопотреблении воды. Например, вы моетесь в душе, а кто-то запустил стиральную машинку или начал поливать огород из уличного крана. Частотный преобразователь, регулируя силу тока, увеличивает или уменьшает обороты двигателя насоса в соответствии с расходом. Таким образом поддерживается постоянный уровень давления.
Также среди безусловных плюсов частотного регулирования:
- защита от цикличности;
- компактность насосной станции благодаря небольшому гидроаккумулятору;
- низкий уровень энергопотребления при высокой надежности.
Мнение эксперта!
Частотные преобразователи экономят электроэнергию и продевают срок службы насоса. И, конечно, создают комфортные условия для пользования системой водоснабжения. Однозначно рекомендуем к использованию как совместно с погружными насосами, так и в составе готовых сборок – установок водоснабжения. В блоках автоматики с датчиком протока и реле давления я большого смысла не вижу. Если подбирать насосную станцию с оглядкой на ее стоимость, то мой фаворит – это классическая станция водоснабжения с не самым маленьким объемом гидроаккумулятора, хотя бы от 24 литров, и механическим реле давления.
Ярчайший представитель «умных» насосных станций – самовсасывающая установка Grundfos SCALA2. Кроме частотного регулирования и нескольких защитных функций (например, от сухого хода и перегрузки), в нем есть функция плавного пуска. Частотник во встроенном блоке двигателя уменьшает ток так, чтобы позволить насосу «разогнаться» в оптимальном режиме.
Плюс, Grundfos SCALA2 обладает низким уровнем шума (48-56 Дб) за счет охлаждения двигателя водой, а не потоками воздуха, как в классических насосных станциях с реле давления. Дополнительное шумоподавление достигается с помощью демпфирующей резиновой прокладки, гибких шлангов и специальных креплений для жестких труб. Для сравнения, уровень шума стандартных поверхностных насосов на 2-3 м2 воды варьируется в пределах 60-90 Дб.
Самовсасывающий насос с частотным регулированием Grundfos SCALA2
Grundfos SCALA2 – это надежная «классика». Он доступен на рынке, но в последние годы ощутимо подорожал. Можно рассмотреть аналоги от других производителей. Например, китайские Unipump Sca Mini и Sca Max, Leo Mac 550, ЦН-СМАРТ-25-6 или от европейских производителей Wilo YONOS PICO 25/1-8, Dab EVOSTA 2 40-70/180 X. Они предусматривают ключевые функции, свойственные встроенному частотному преобразователю: защиту от сухого хода и перегрева, поддержание постоянного давления в системе и защита от цикличности.
Важно!
Считается, что устанавливать «умные» и регулировать станции относительно проще. Но важно понимать, что правила и ограничения тут те же, что для всех остальных насосов. Например, глубина всасывания здесь также должна быть не более 8 метров. И, аналогично, мощность станции может влиять на производительность, подачу и напор воды уже после станции, но не на всасывание. Это целиком зависит от законов физики.
Установка насосной станции для частного дома
Чаще всего причина, почему насосная станция не качает воду или не запускается – в ошибках при монтаже. Здесь есть несколько важных нюансов. Например:
- при первом запуске системы корпус насоса и водозаборная магистраль должны быть заполнены водой;
- автоматический сливной клапан вместе с самовсасывающими насосами не устанавливаются – вместо него используются ручные сливные краны. Подробнее о принципе работы сливного клапана читайте здесь;
- до насосной станции на подводящей магистрали устанавливается фильтр грубой очистки – он защищает автоматику от крупных загрязнений;
- фильтры тонкой очистки монтируются уже на напорном трубопроводе, чтобы избежать потери давления на забитых картриджах в всасывающей магистрали;
- чтобы вода не вытекала обратно в источник при отключении станции или заполнении подводящей магистрали, в точке водоразбора на конце магистрали устанавливается обратный клапан с сеткой для защиты от мусора.
Подробно на правилах установки насосной станции в водоснабжении частного дома тут останавливаться не будем. Детально рассказали об этом в отдельном материале.
Насосная станция для частного дома или дачи с компанией Загород
Есть много насосных станций, и их не так просто разбить по категориям. Как и определить, какая именно установка подойдет в каждом случае.
Мы все же рекомендуем выбирать из самых надежных вариантов – классической насосной станции или установки с частотным регулированием. Если речь о небольшом частном доме или даче, то насосная станция с гидробаком и реле давления – оптимальный выбор. Они доступны, работают предсказуемо и надежно, их легче обслужить. «Умные» станции с частотником подойдут для больших загородных коттеджей. Хотя, это довольно упрощенный принцип. Конструкции насосных станций отличаются по автоматике и своим характеристикам. Некоторые инструкции написаны путано, не всегда подробно. Подбор оптимальной установки нередко требует помощи специалиста.
Если сомневаетесь, какая насосная станция подойдет вашему участку – оставьте свой номер в форме обратного звонка, и мы подробно вас проконсультируем. А также поможем, если хотите раз и навсегда решить вопрос с водоснабжением загородного дома – подведем воду от колодца или скважины, правильно установим насосную станцию и запустим систему. Работаем в Москве, Нижнем Новгороде, Санкт-Петербурге, Пскове и областях. Гарантия на работы – 2 года.
Виталий Седунов,
генеральный директор компании «Загород»,
автор книги «7 ошибок при выборе и монтаже септика»
Комментарии
